Système d'échafaudage galvanisé anneau rond

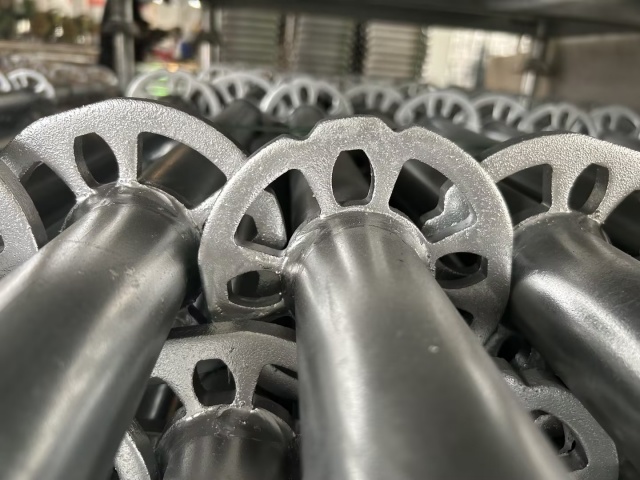

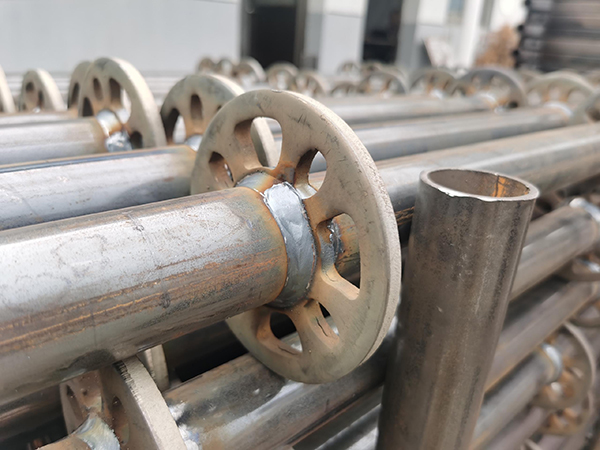

La connexion par rosace sert de noyau structurel au système d'échafaudage ringlock . Chaque rosace comporte quatre grandes ouvertures et quatre petites ouvertures, permettant aux composants, tels que les longerons, les diagonales, les poutres et les supports triangulaires, de se connecter simultanément aux standards verticaux dans huit directions distinctes. Grâce à sa configuration géométrique unique à huit trous, ce point de connexion facilite une connectivité complète à 360 degrés. Nos rosaces ringlock sont fabriquées en acier Q355B de 10 mm d'épaisseur et sont parfaitement intégrées aux standards verticaux à l'aide d'un processus de soudage par couture circonférentielle exécuté par les machines de soudage automatisées de Golden Lion. Ce processus garantit que les points de connexion possèdent des caractéristiques de résistance élevée et semi-rigides, répondant ainsi pleinement aux exigences de portance stipulées par la norme EN 12810 pour les projets d'échafaudages industriels et offshore.
| Taper | Valeur typique | Remarques |
| Grands trous | 4 | Utilisé pour connecter des entretoises diagonales ; permet un réglage angulaire dans une plage de 45° à 60°. |
| Petits trous | 4 | Utilisé pour connecter les grands livres ; assure une connexion précise à angle droit de 90°. |
| Diamètre de la rosette | 123 millimètres | Spécification standard de l’industrie. |
| Épaisseur de la rosette | 10 millimètres | Fabriqué à partir de tôles d'acier à haute résistance par estampage ou moulage de précision. |
| Matériel | Q355B / S355JR | Correspond au matériau des normes verticales pour garantir l’intégrité de la soudure. |
| Capacité de cisaillement | 25,0 kN | Capacité de charge de cisaillement vertical par nœud unique. |
| Rigidité en torsion | 0,8-1,0 kNm/rad | Détermine l'amplitude du balancement de l'échafaudage sous les charges de vent. |
Ringlock est un type d'échafaudage modulaire. L'échafaudage modulaire est un échafaudage système avec des composants de verrouillage préfabriqués sans avoir besoin de coupleurs et de raccords d'échafaudage à réparer. Les systèmes d'échafaudage Ringlock comprennent les parties préfabriquées de Ringlock Standard , Ringlock LEDGERS , Ringlock Diagonal Braces , etc., ils peuvent se verrouiller les uns les autres, et pas besoin de coupleurs d'échafaudage dans la fixation.
Ringlock System est un groupe de pièces et composants d'échafaudage Ringlock , y compris les normes Ringlock , Ringlock LEDGERS , RINGLOCK ONSIONS , DESCES, ETC, Utilisées pour former des cadres et des tours d'échafaudage pour la construction et l'étranger.
Dans l'échafaudage Ringlock, les épingles de coin sont fixées sur les registres Ringlock et les accolades diagonales Ringlock par des rivets. Il est utilisé pour corriger les horizontaux du système Ringlock et les accolades entre les normes Ringlock.
Plus que l'échafaudage du système de cuplock du , système Ringlock , l'échafaudage du système Kwikstage, l'échafaudage de verrouillage rapide, les systèmes d'étouffement de crabe et l'échafaudage du système de trame sont également des échafaudages modulaires.
Spectacle de produits
