Types de coupleurs d'échafaudage

Coupleur à angle droit (coupleur double, coupleur fixe). La plupart utilisé dans l'échafaudage. Coupleur pivotant, qui est le plus flexible des trois coupleurs d'échafaudage communs. Coupleur de manche utilisé pour la connexion du joint de bout à deux tuyaux en acier d'échafaudage , les tuyaux principalement verticaux, les tuyaux horizontaux et les accolades diagonales.


Selon British Standard, EN74-1: 2005, les coupleurs d'échafaudage peuvent être divisés en quatre types suivants sur la base des scénarios d'utilisation:

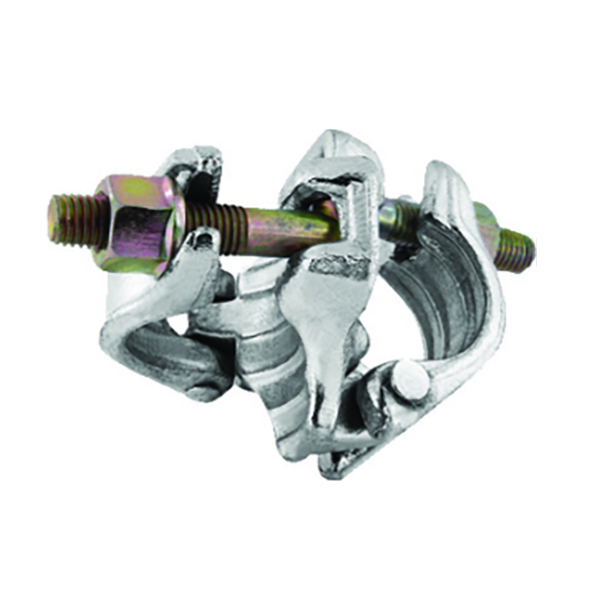

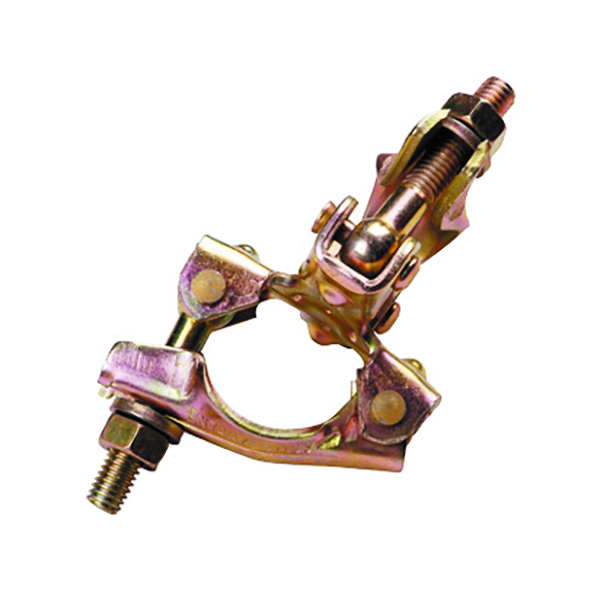

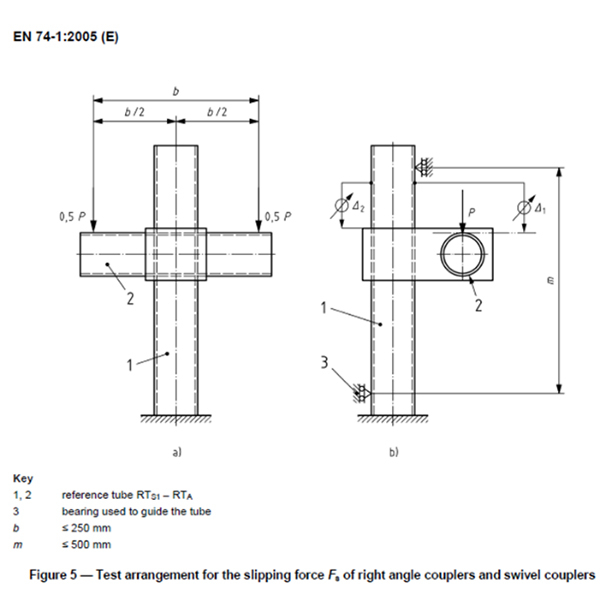

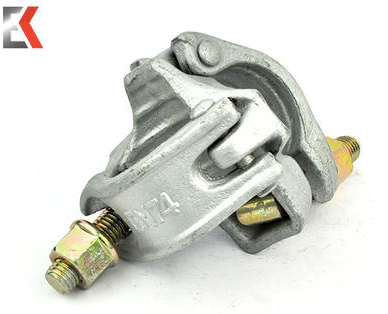

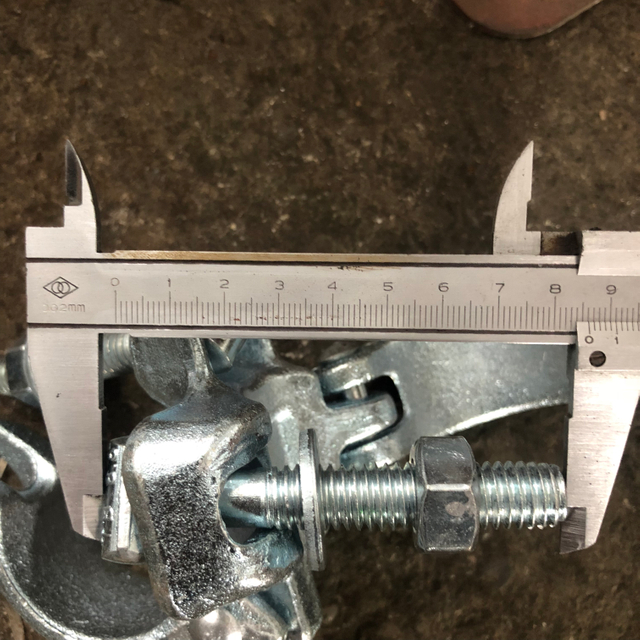

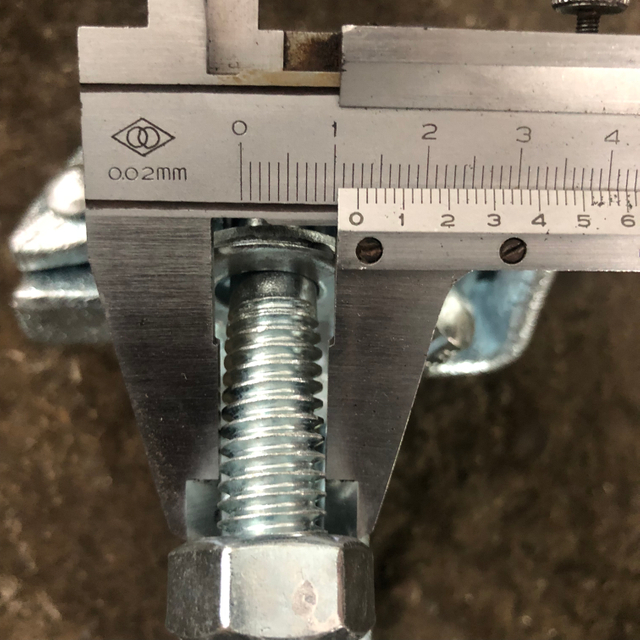

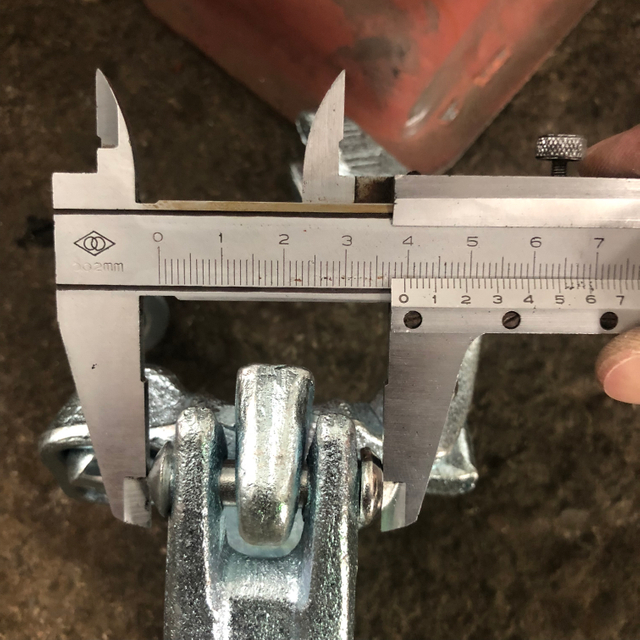

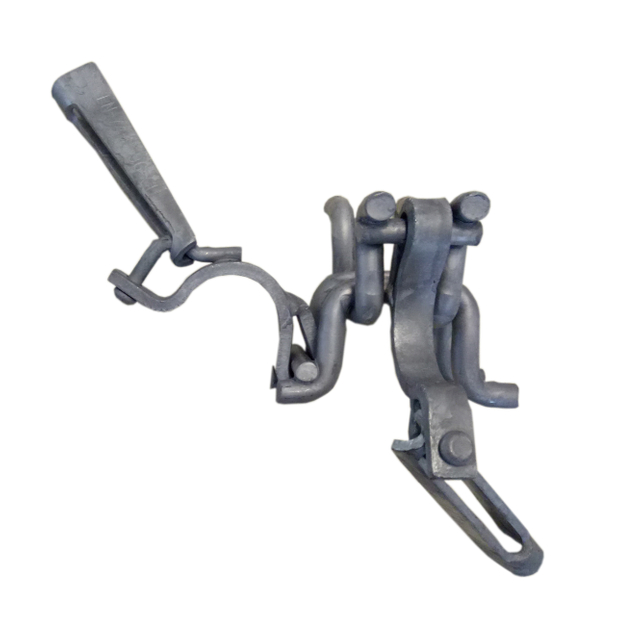

Coupleur à angle droit

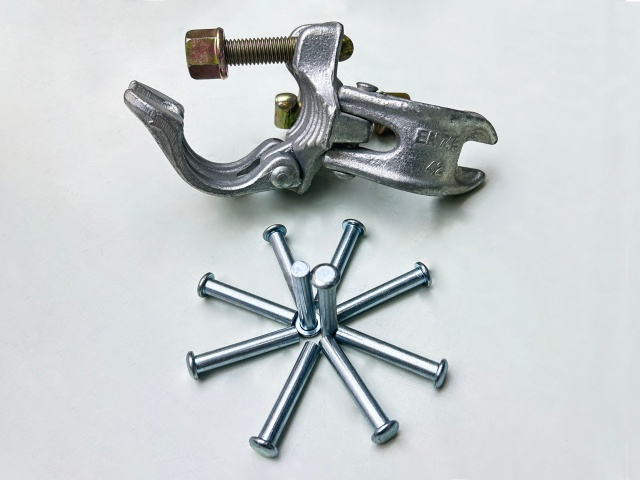

Coupleur à angle droit: également connu sous le nom de coupleur double ou fixe, est généralement utilisé pour réparer le tuyau verticalement et fermement, éliminant la possibilité que les tuyaux en acier glissent. Il s'appuie sur le frottement entre le coupleur et le tuyau en acier pour transférer la charge. Comme la connexion de la tige verticale et de la grande barre transversale, la grande barre transversale et la petite barre transversale de l'échafaudage.

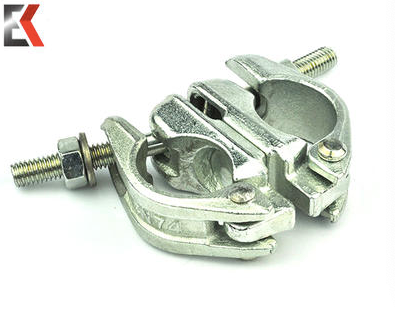

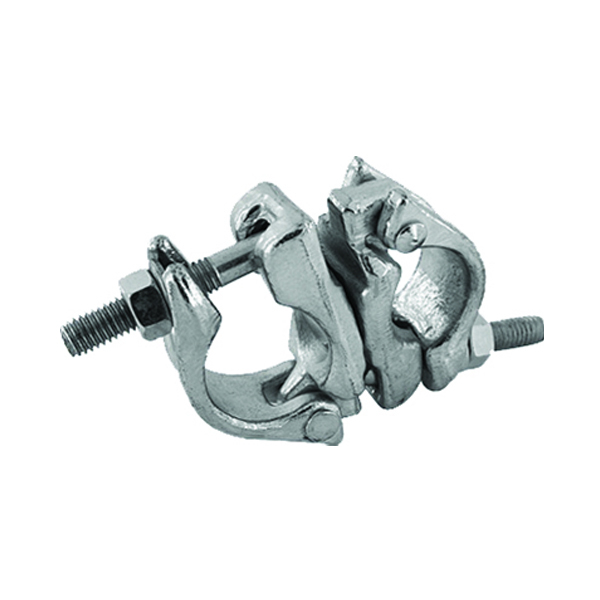

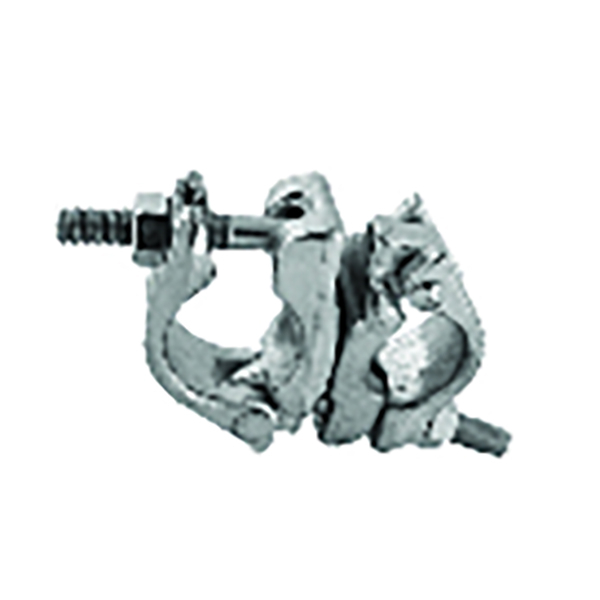

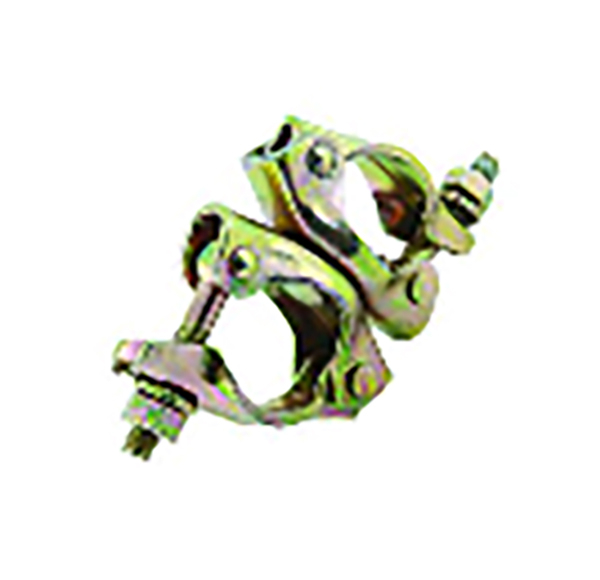

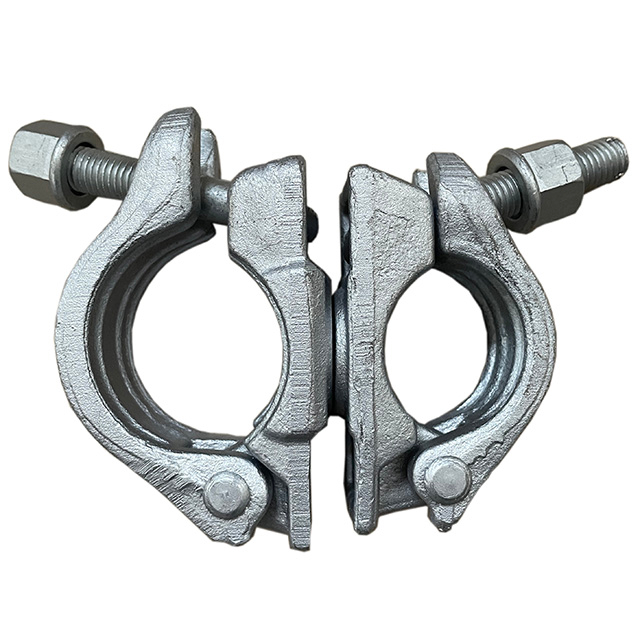

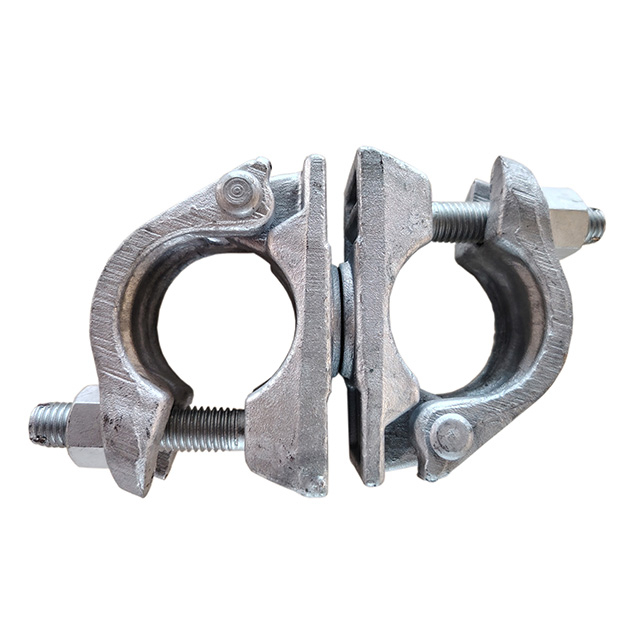

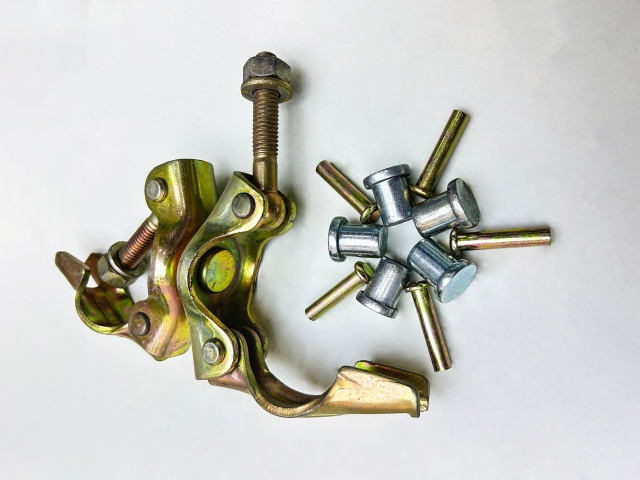

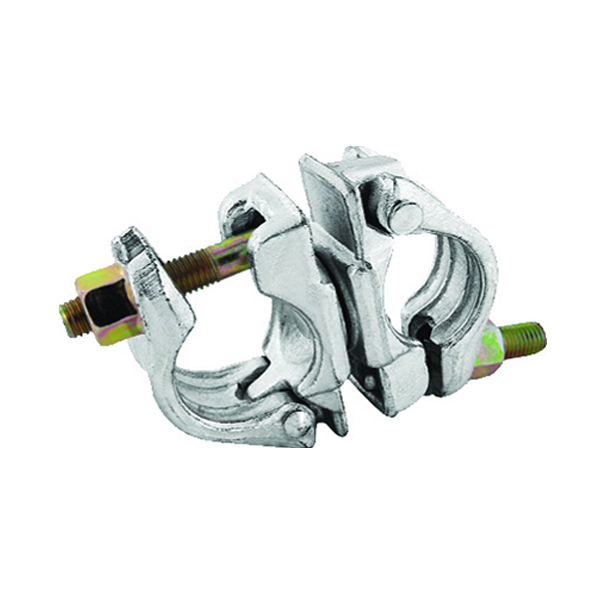

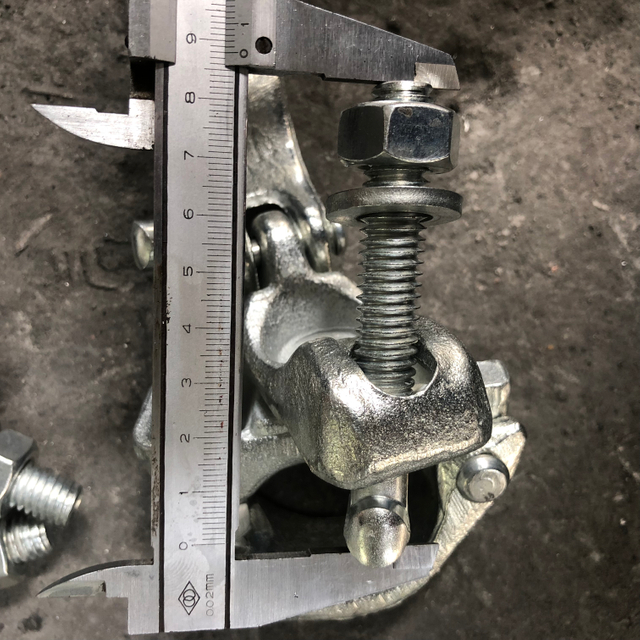

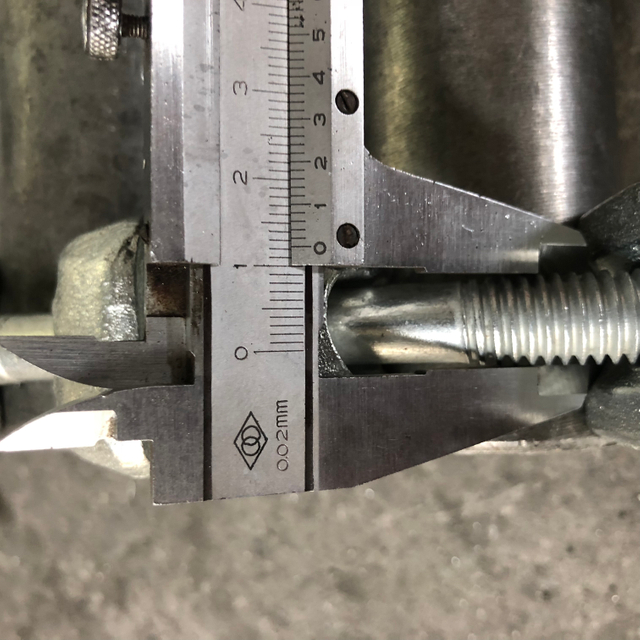

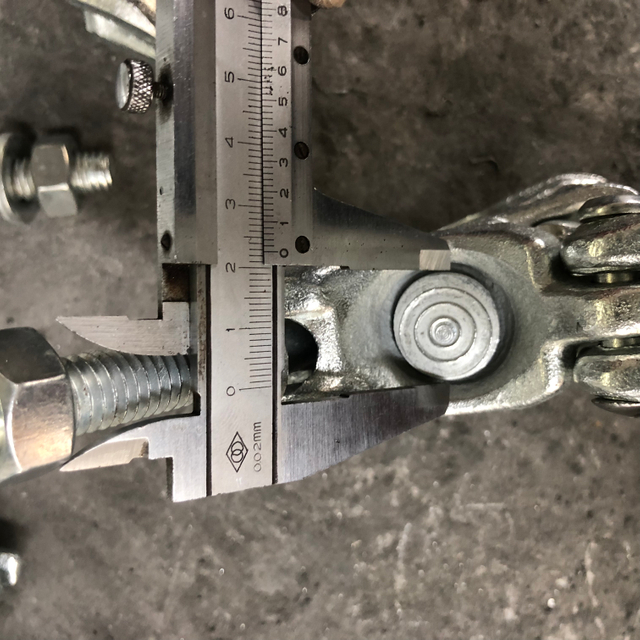

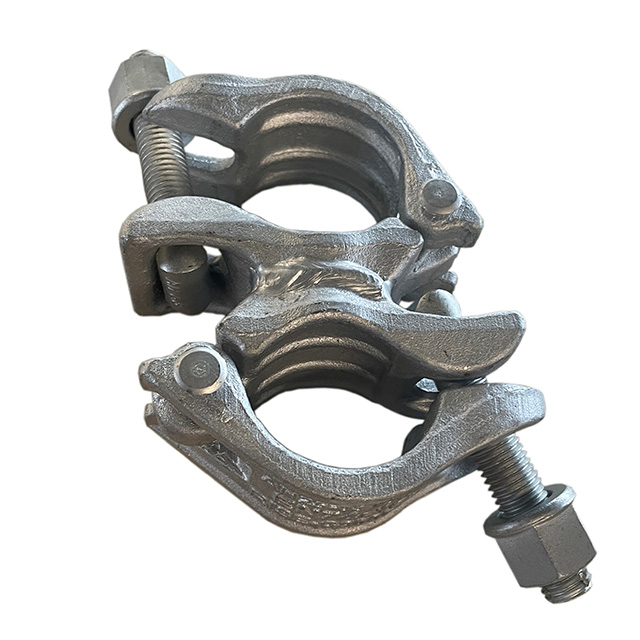

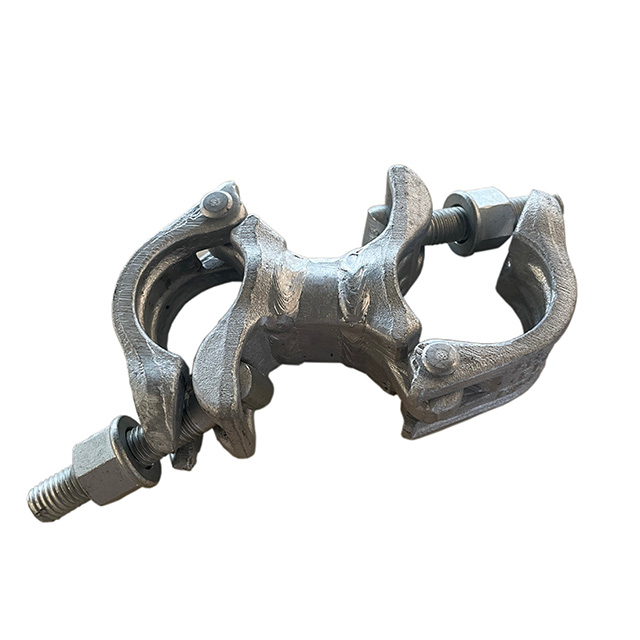

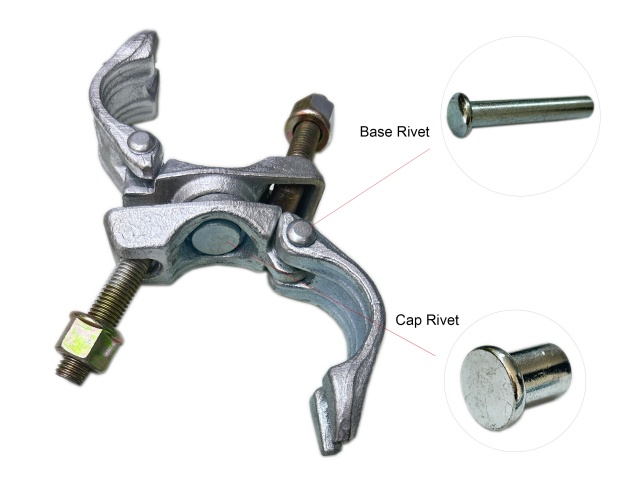

Coupleur pivotant

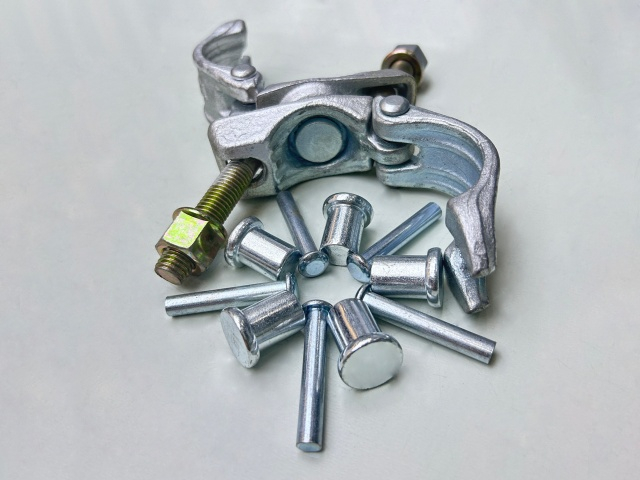

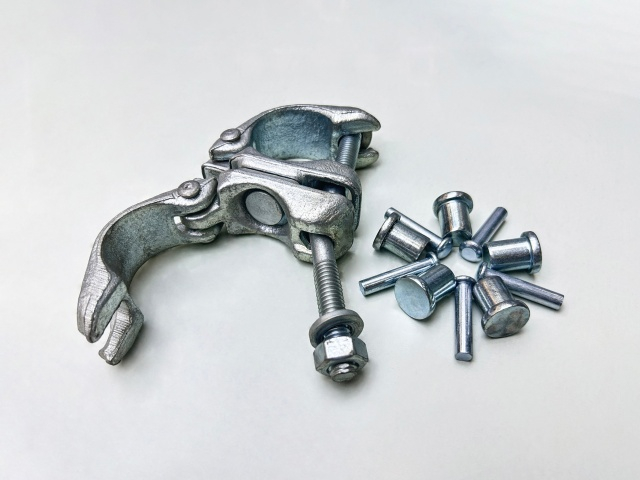

Coupleur pivotant: utilisé pour la connexion transversale et la fixation de deux tuyaux en acier d'échafaudage à n'importe quel angle. Connecte et corrige deux composants et peut tourner de manière flexible pour faciliter la construction.

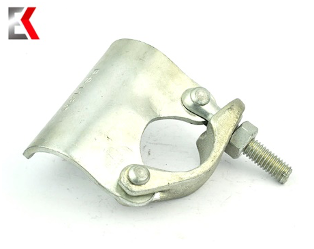

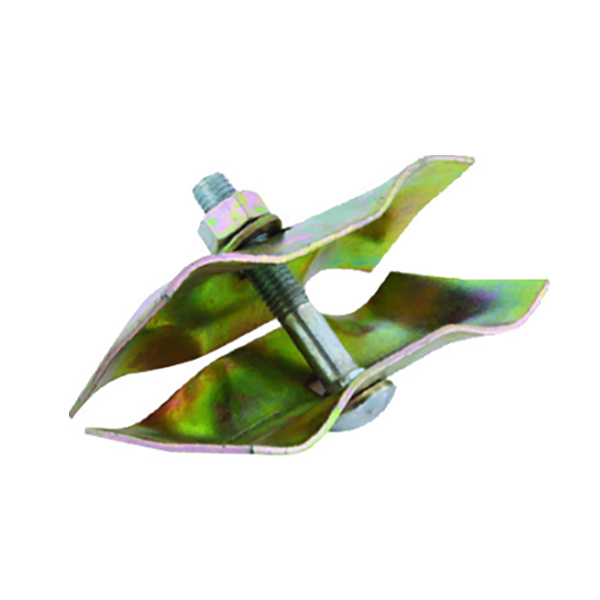

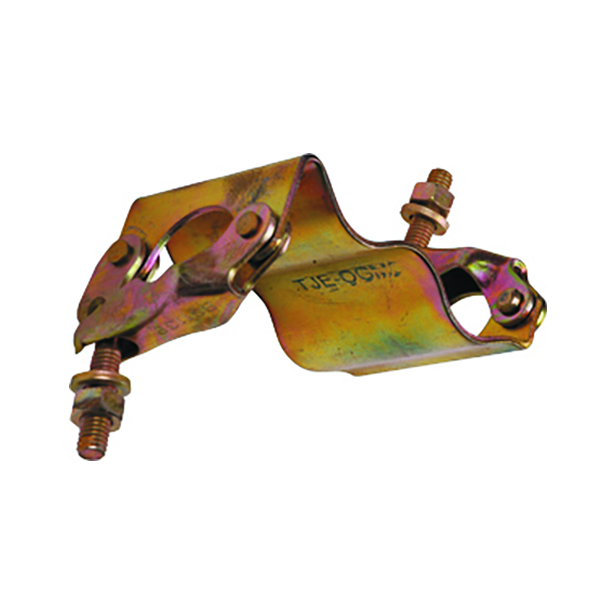

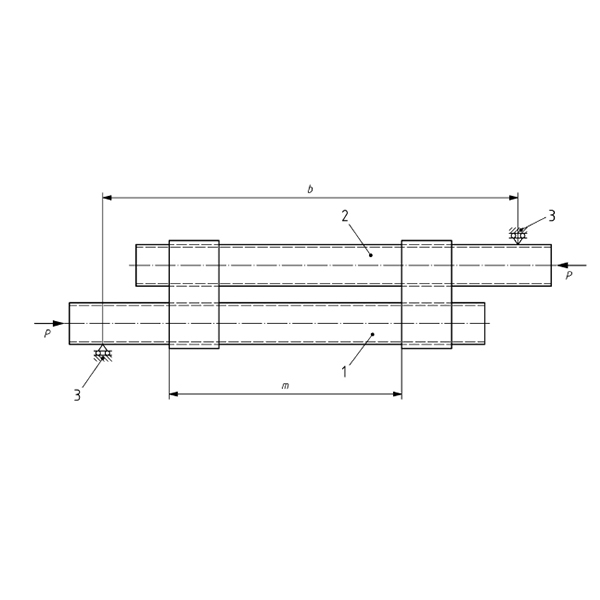

Coupleur parallèle

Coupleur parallèle: utilisé pour fixer deux tuyaux en acier d'échafaudage parallèles, principalement utilisés pour la clôture de fixation.

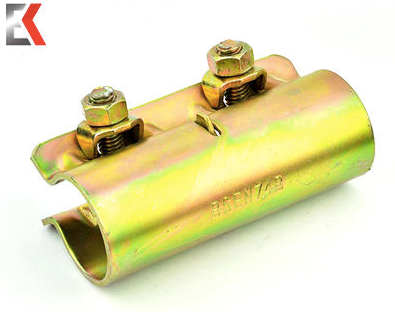

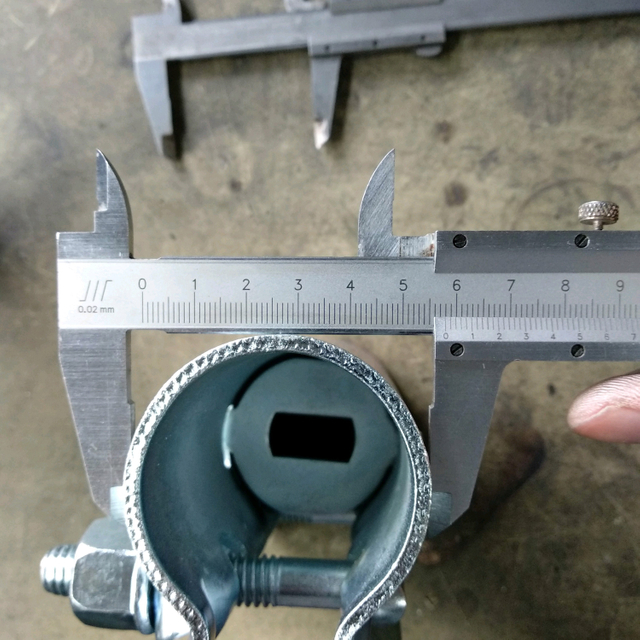

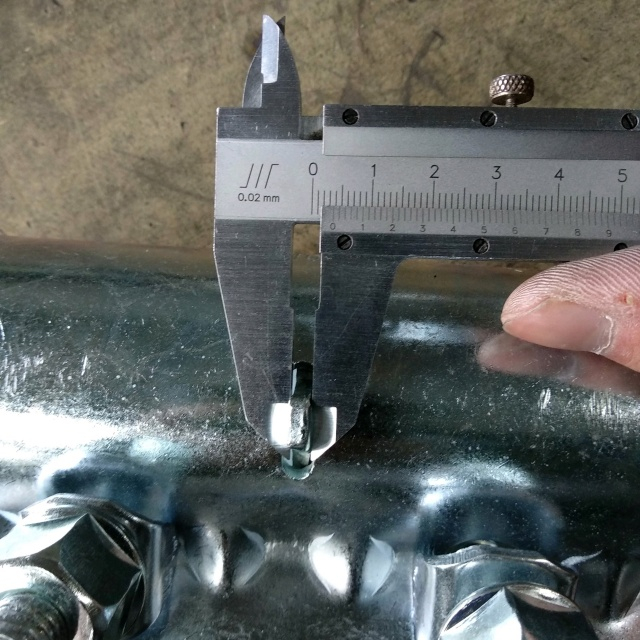

Croquis de coupleur à manches

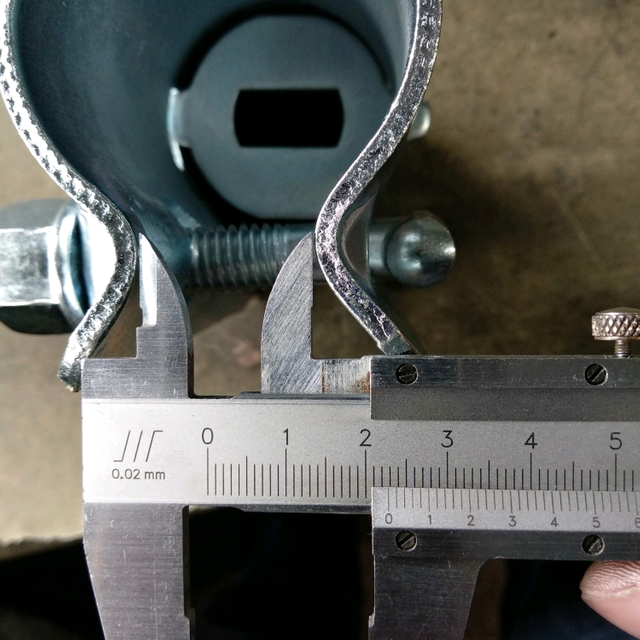

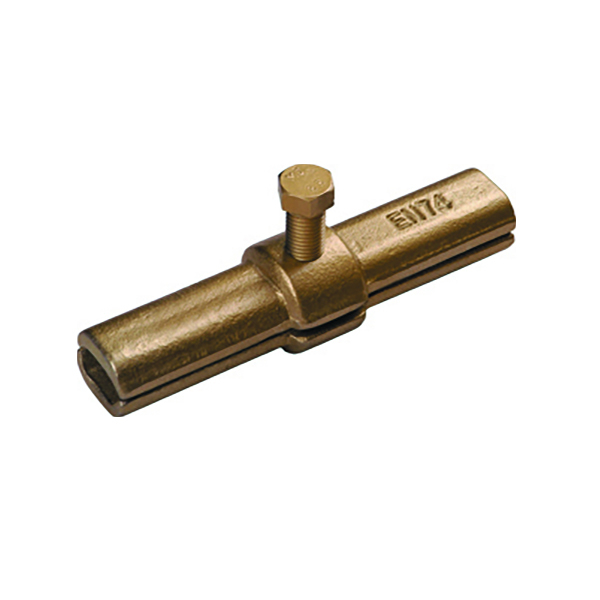

Le croquis du coupleur de manches est généralement utilisé pour connecter fermement deux tuyaux en acier pour en faire un. Le croquis du coupleur à manches peut compenser les lacunes d'un tuyau en acier trop court.






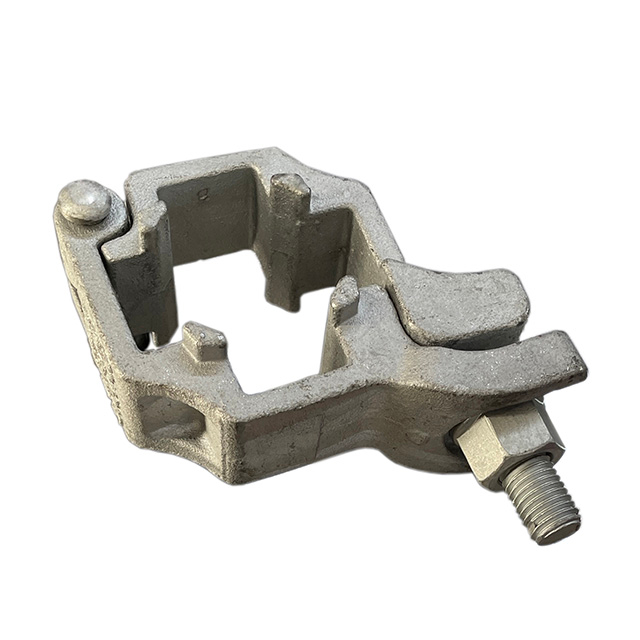

Selon les exigences et les scénarios d'utilisation de différents pays, les coupleurs d'échafaudage peuvent être divisés les types suivants:




Principalement utilisé pour les systèmes d'échafaudage utilisés au Royaume-Uni et aux pays du Commonwealth.

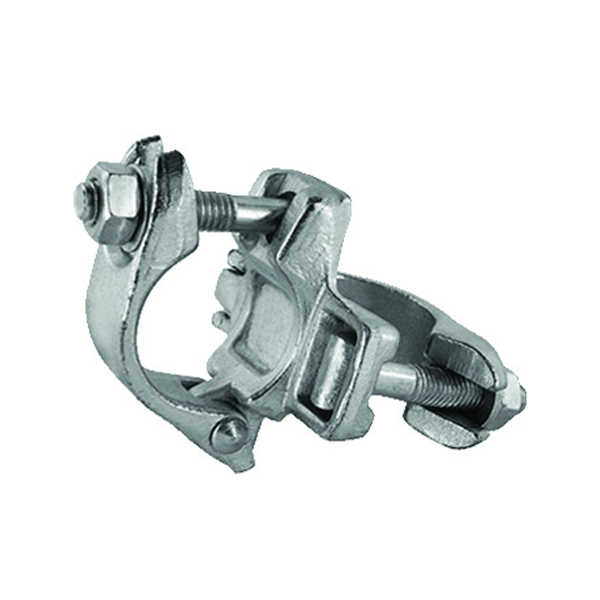

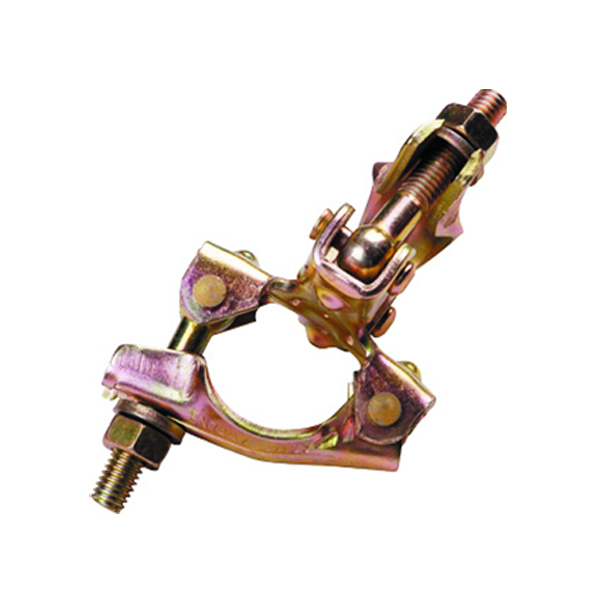

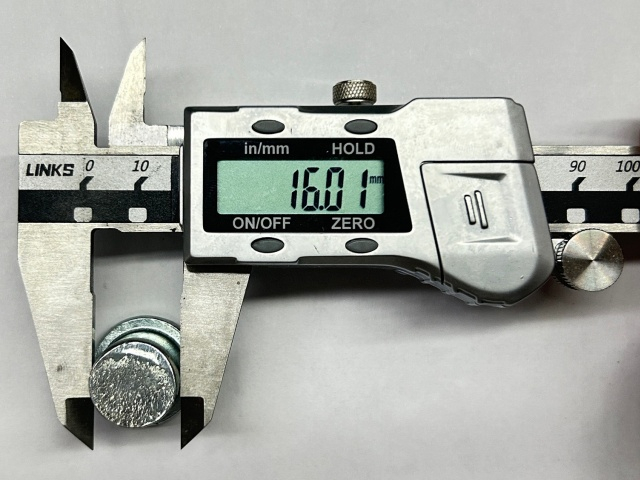

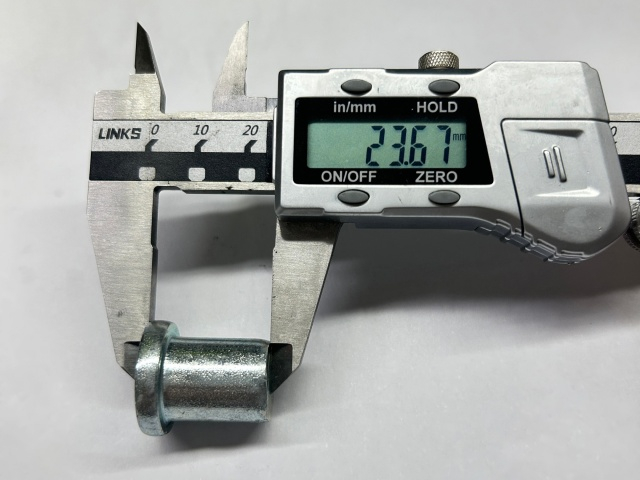

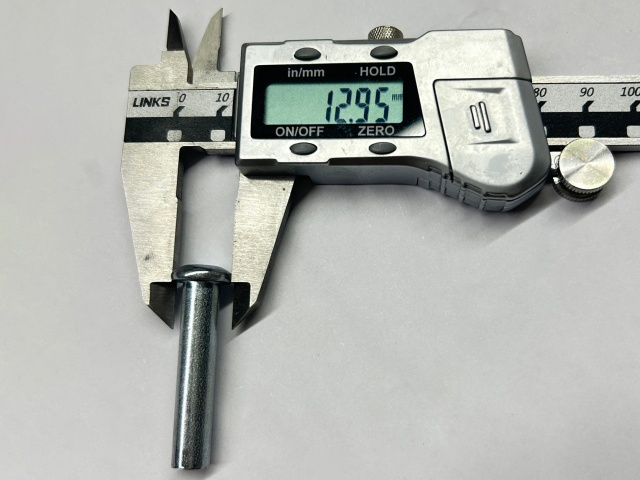

Type britannique:

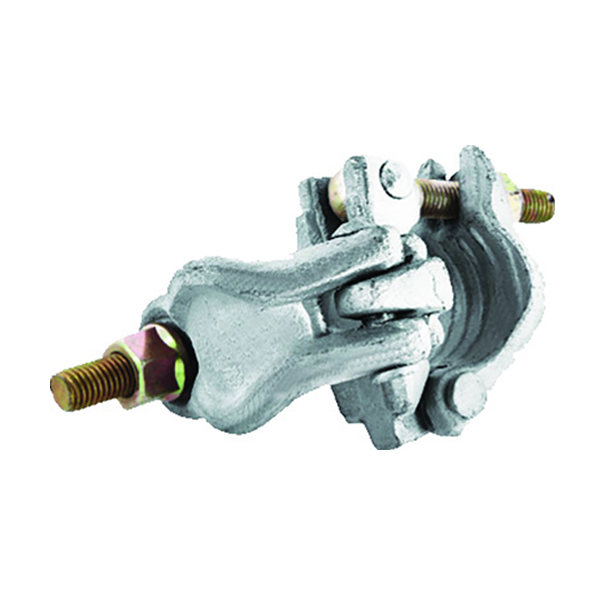

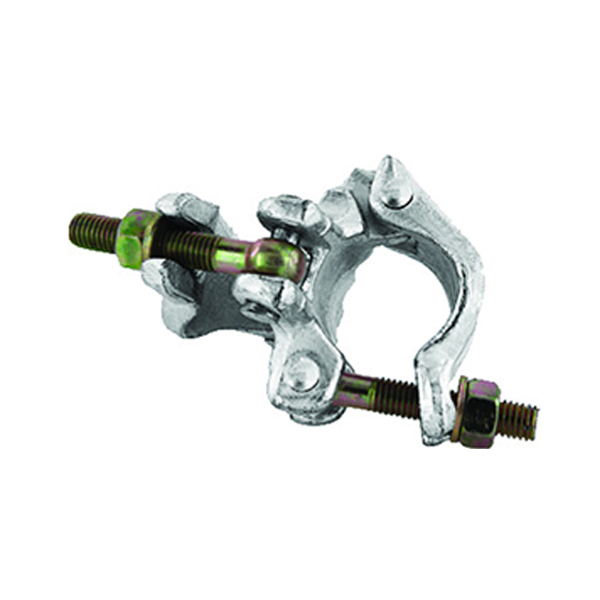

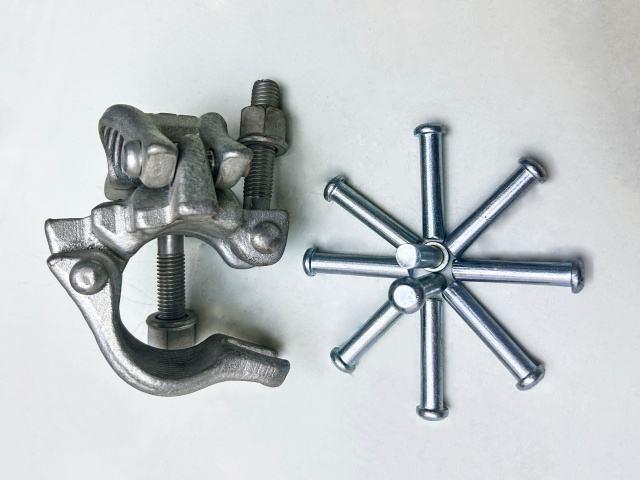

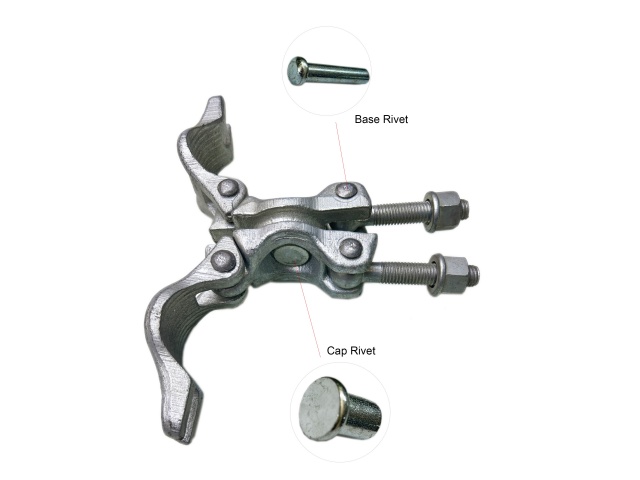

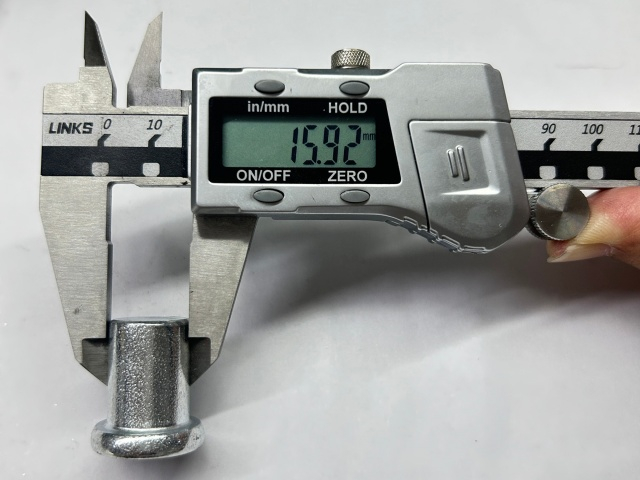

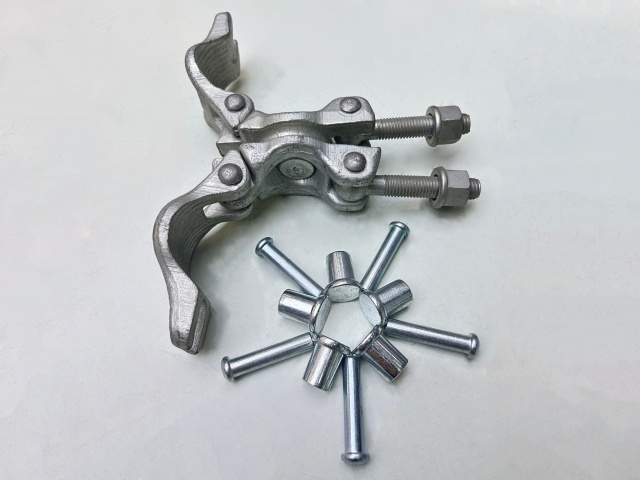

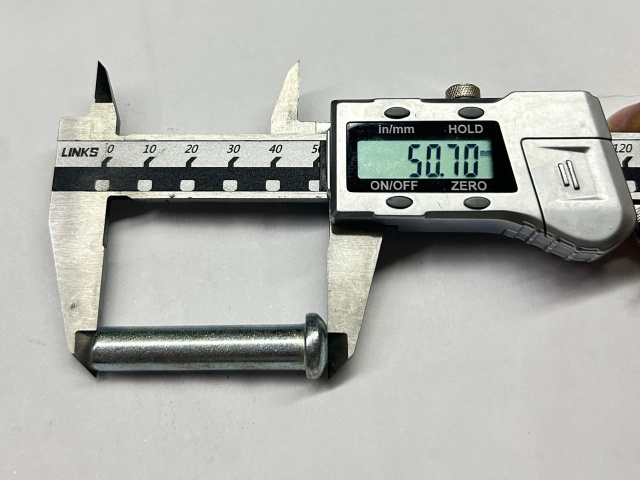

Type américain:

Principalement utilisé dans le système d'échafaudage des États-Unis.

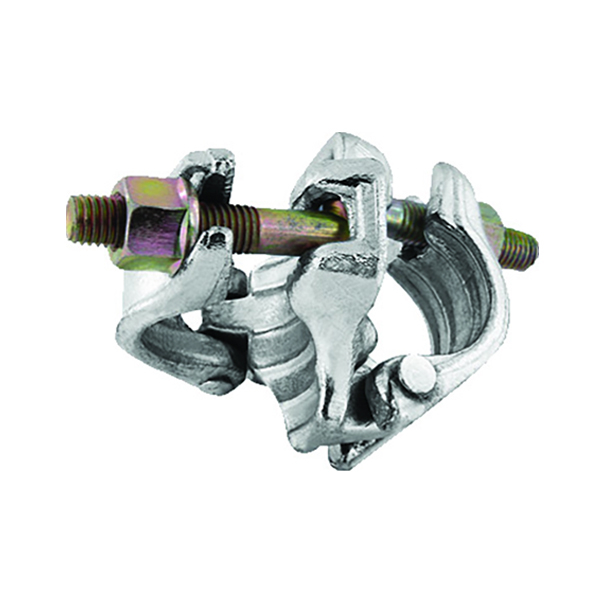

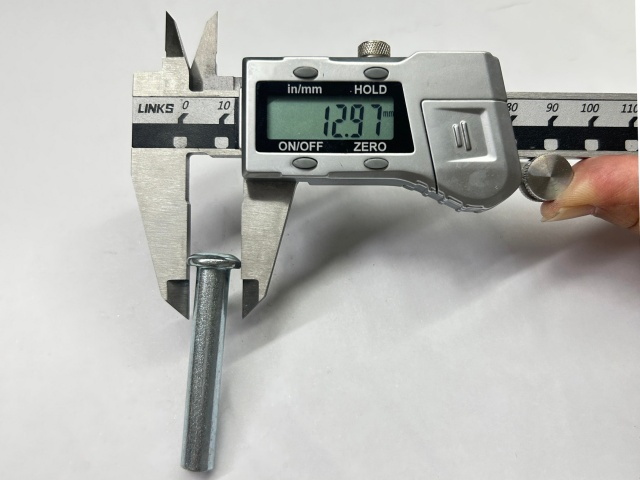

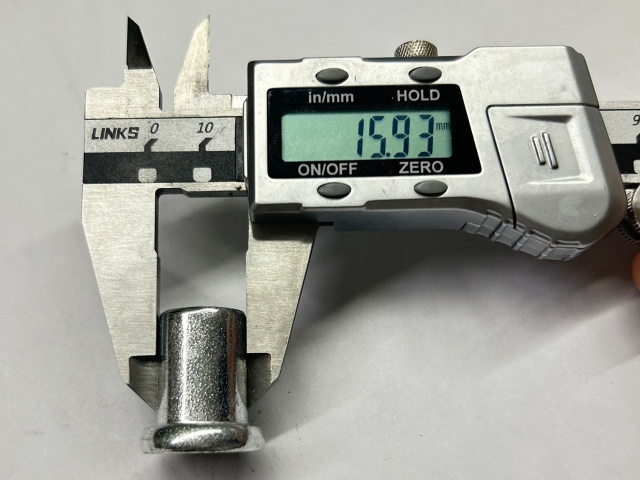

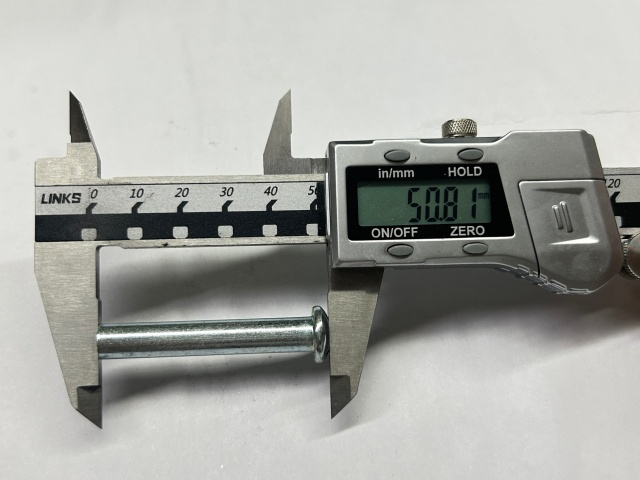

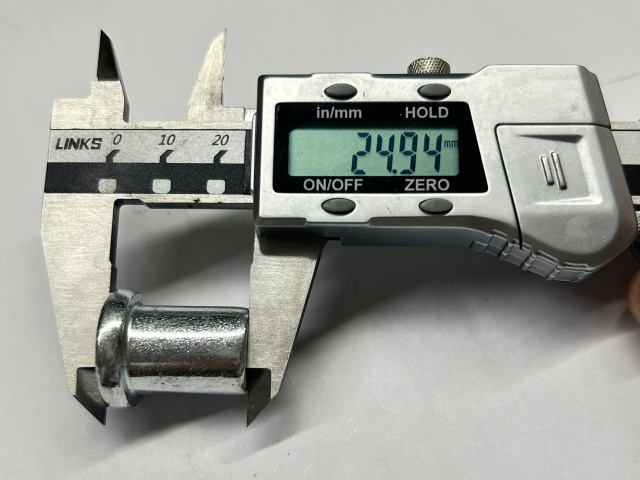

Type allemand:

Principalement utilisé dans le système d'échafaudage allemand.

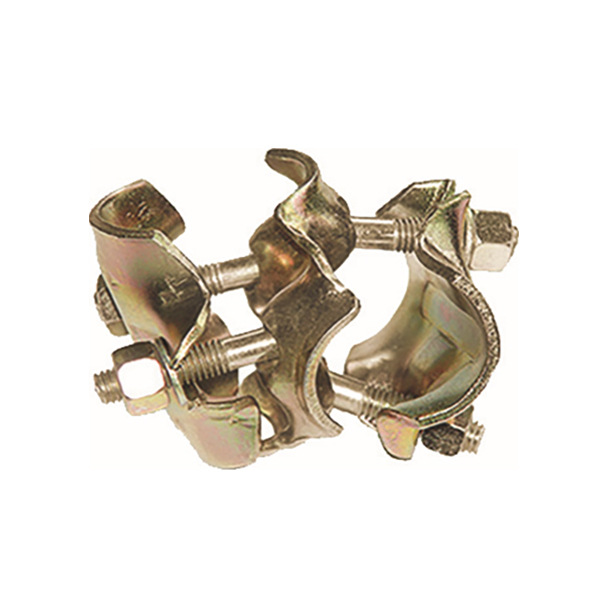

Type italien:

Principalement utilisé pour les systèmes d'échafaudage en Italie.

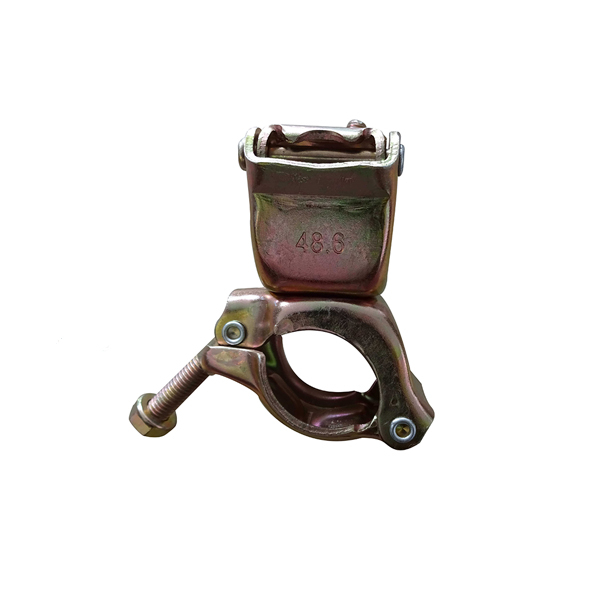

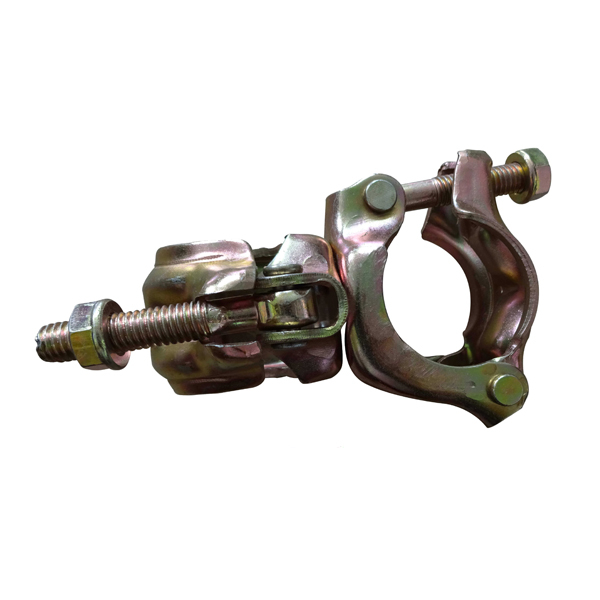

Type japonais, coréen:

Principalement utilisé pour les systèmes d'échafaudage au Japon et en Corée.





Selon différents processus de production, il existe principalement les trois types suivants:


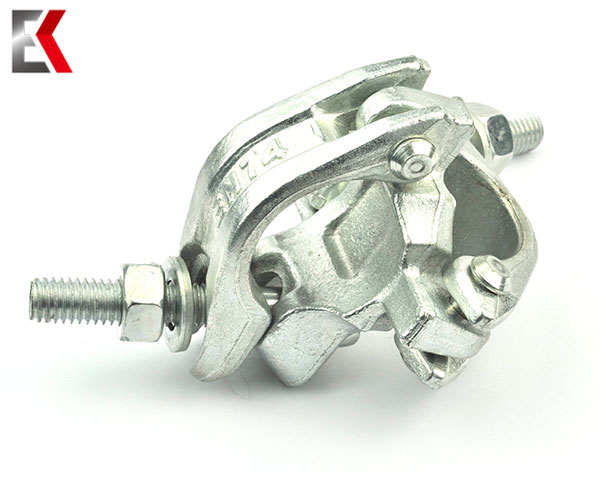

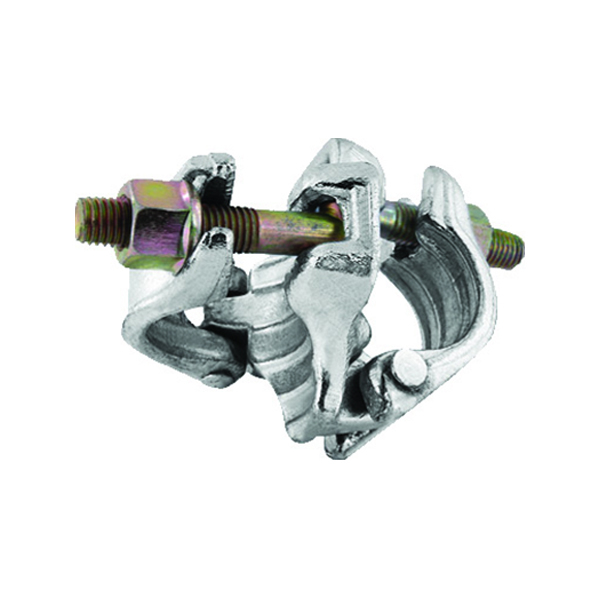

Coupleurs d'échafaudage forgés : Ce processus de production peut conduire à un résultat que la ténacité du coupleur d'échafaudage sera garantie tout en assurant la force. C'est là que le coupleur d'échafaudage forgé est supérieur au coupleur pressé et au coupleur de moulage. Utilisez une fournaise électrique haute fréquence pour chauffer l'acier de structure en carbone de la spécification correspondante à l'état d'austénite à 950 ° -1050 ° C, et subissez une forge unique de 300-600KN pour améliorer sa structure et ses propriétés mécaniques, améliorer la ténacité des produits et protéger sa résistance.

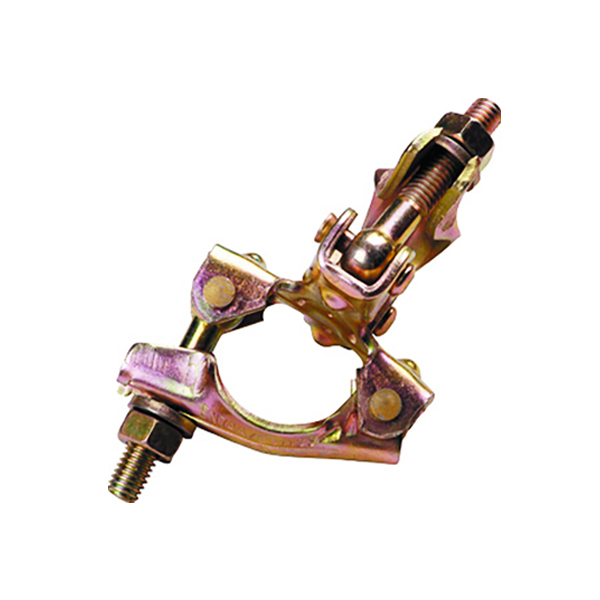

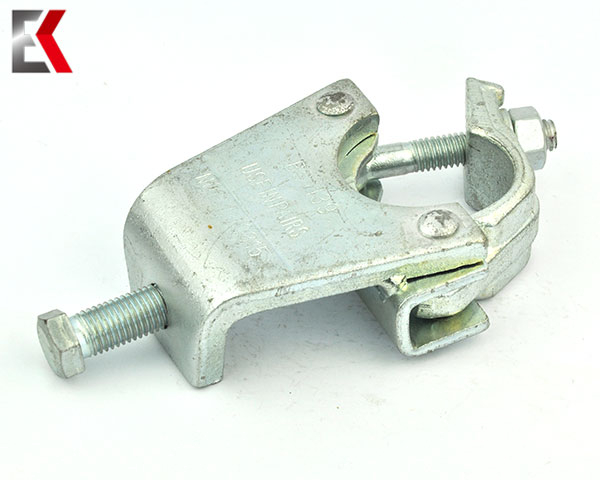

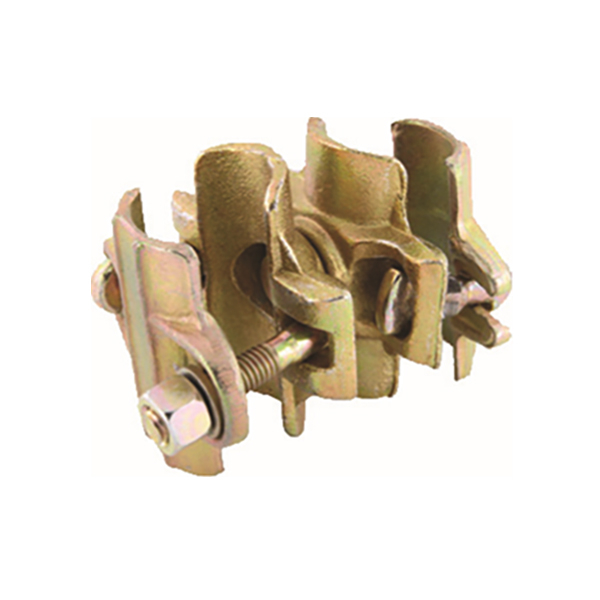

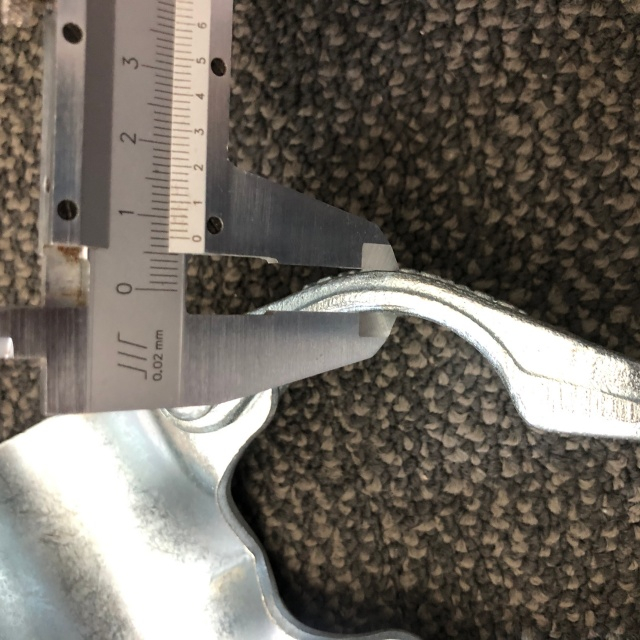

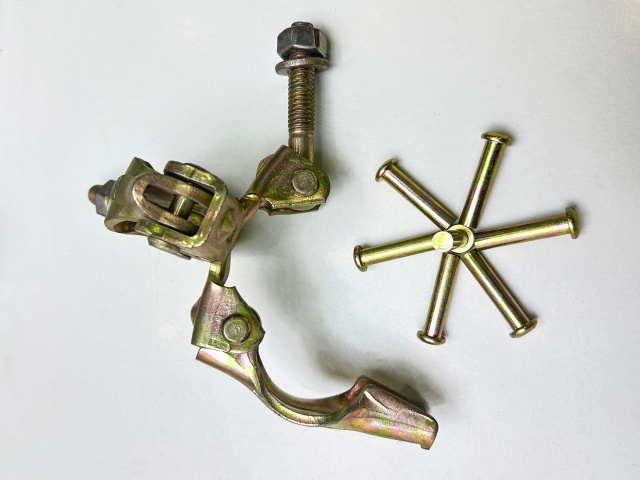

Coupleurs pressés: Par rapport au coupleur forgé, le coupleur pressé a un avantage des prix et en particulier pour certains postes de produits qui ne peuvent pas être produits par le processus de forgeage, utilisent le Q235, Q355, SPHC et d'autres grades de plaques d'acier, traitées en coupleurs qui répondent aux exigences de BS en74-1: 2005 à travers la coupe, la formation de moisissure, le galvanisation, l'assemblage et d'autres processus. Par rapport aux coupleurs forgés, il a un certain avantage des prix, et il compense également l'écart de production qui ne peut pas être réalisé par certains coupleurs de forgeage.

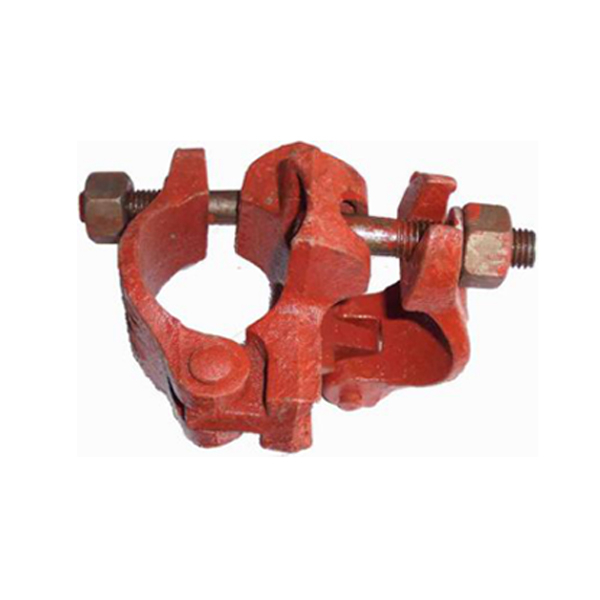

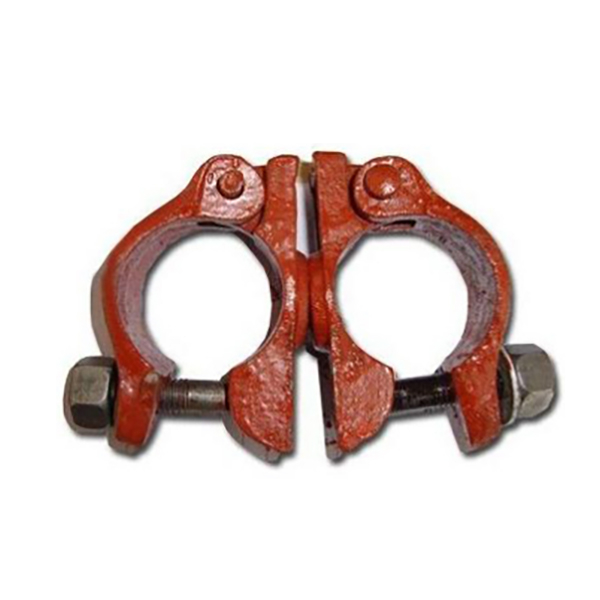

Coulageurs de coulée:
Coulageurs de coulée: Même le coupleur d'échafaudage de coulée a une grande dureté, ses lacunes de mauvaise ténacité qui ne peuvent pas être surmontées entraînent enfin une baisse de la part de marché d'année en année. Faire chauffer le cuivre et le fer à un état liquide, le verser dans un moule à mouler, le refroidir naturellement, puis l'assembler a les caractéristiques d'une efficacité de production élevée, d'un cycle de production rapide et d'un faible coût. En raison des caractéristiques insurmontables des pièces moulées: une dureté élevée mais une mauvaise ténacité, la part de marché est en baisse d'année en année.


Selon les différents traitements de surface, il est divisé en les trois catégories suivantes:

1. Coupleurs galvanisés à trempette: Après le dégraissement, le décapage, le plongeon et le séchage, les coupleurs d'échafaudage sont immergés dans la solution de zinc fondu pendant une certaine période de temps puis retirée.
2. Coumlers électro-galvanisés: les coupleurs électro-galvanisés sont des coupleurs d'échafaudage qui doivent être traités par dégraissement et décapage avec un équipement d'électrolyse, puis les mettre dans une solution de sel de zinc, puis connecter l'électrode négative de l'équipement d'électrolyse; Placez une plaque de zinc sur le côté opposé de la pièce et connectez-la à l'électrode positive du dispositif d'électrolyse, allumez la puissance et utilisez le mouvement directionnel du courant de l'électrode positive à l'électrode négative pour déposer progressivement une couche de zinc sur la surface du coupleur.
3. Coupleurs de peinture protégées: la peinture en aérosol est une méthode de revêtement qui est pulvérisée à travers un pistolet à pulvérisation ou un atomiseur de disque, dispersée en gouttelettes uniformes et fines au moyen d'une pression ou d'une force centrifuge, et appliquée à la surface du coupleur.


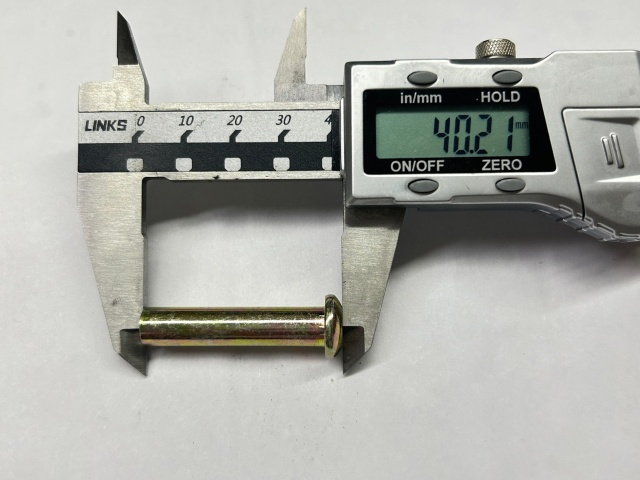

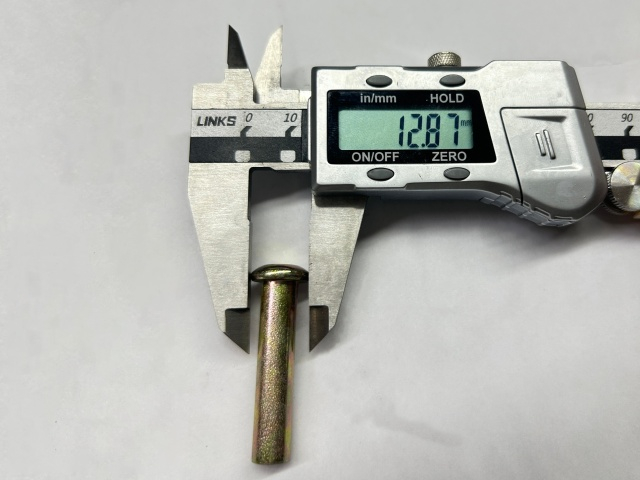

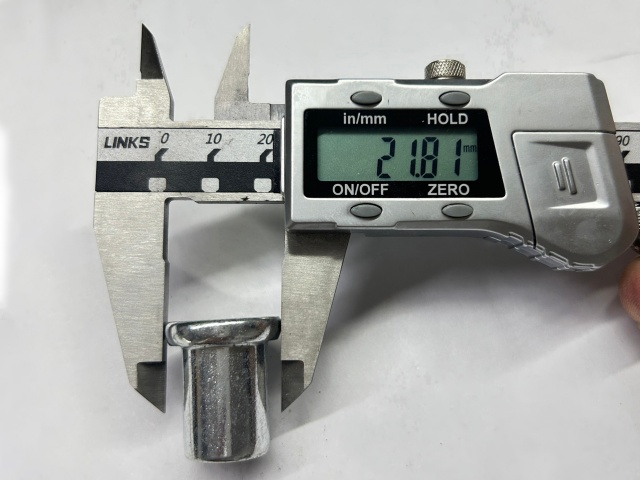

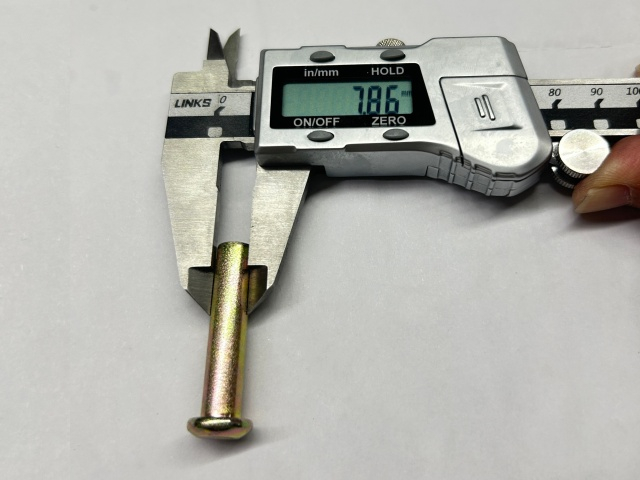

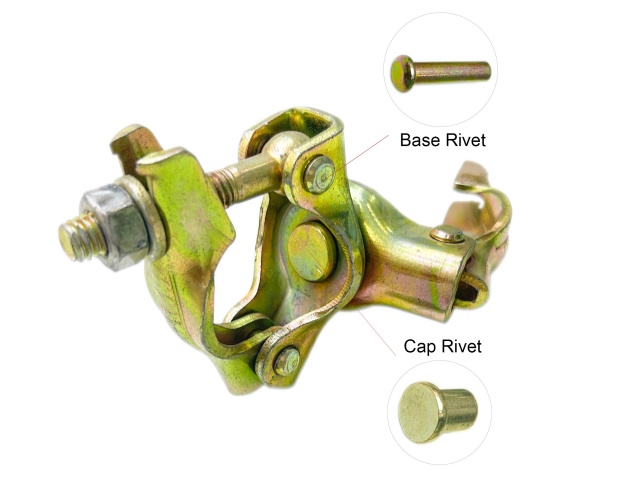

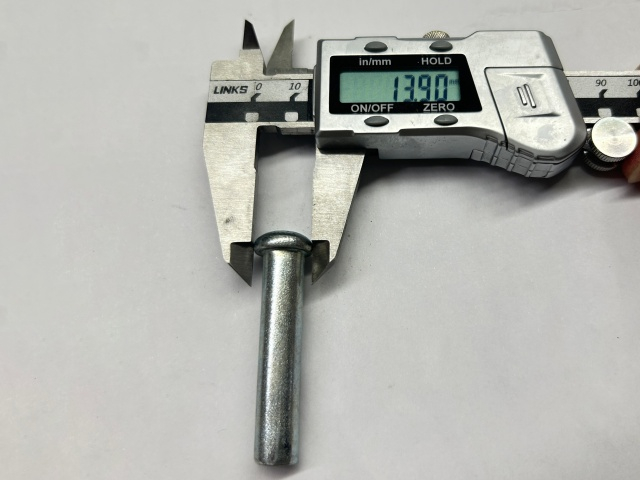

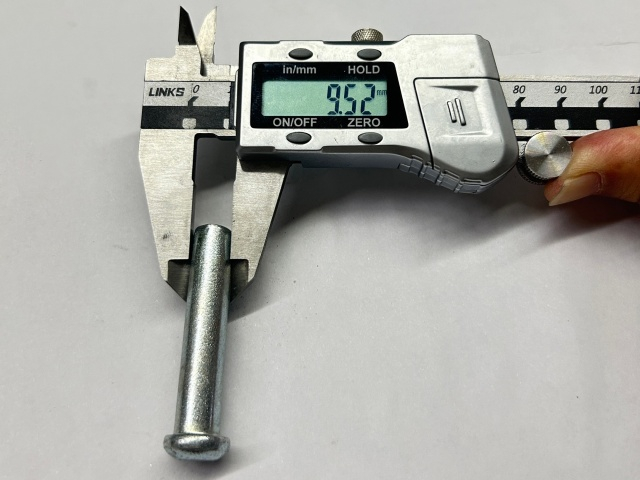

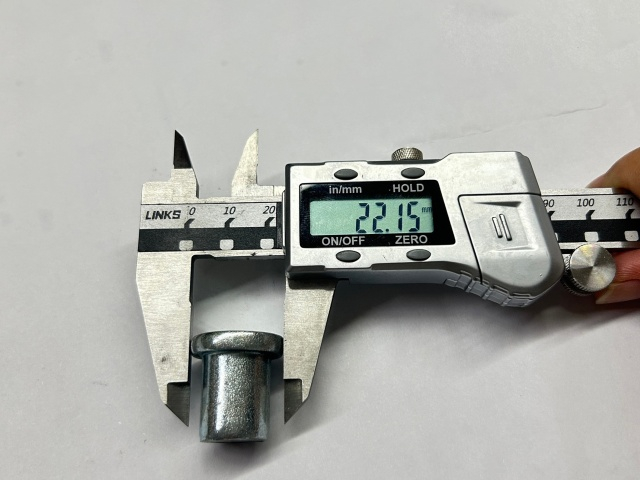

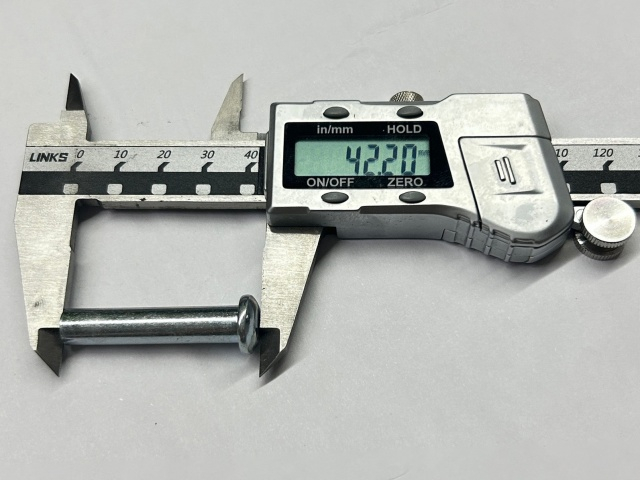

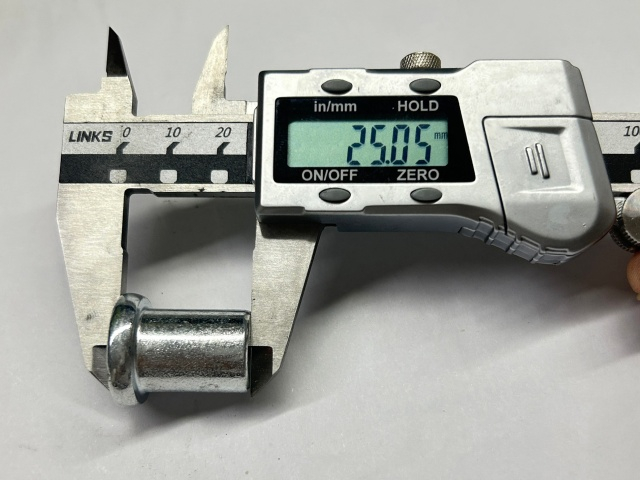

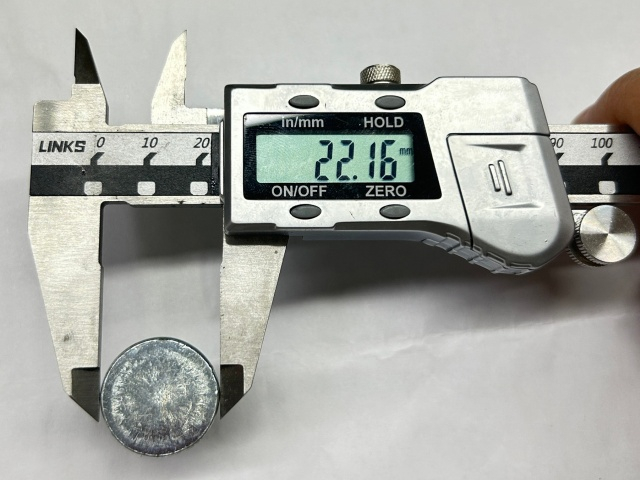

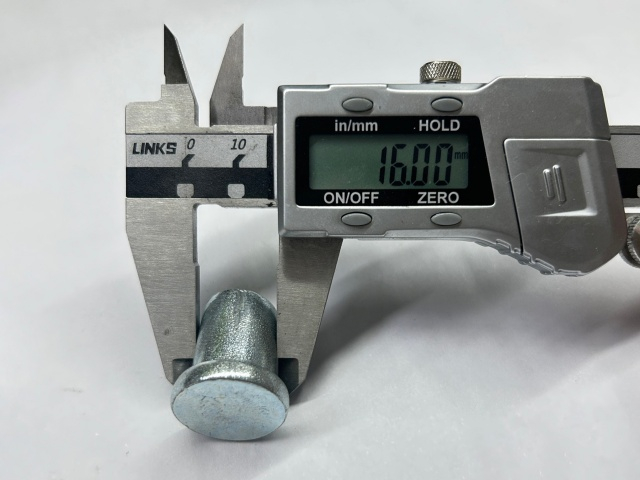

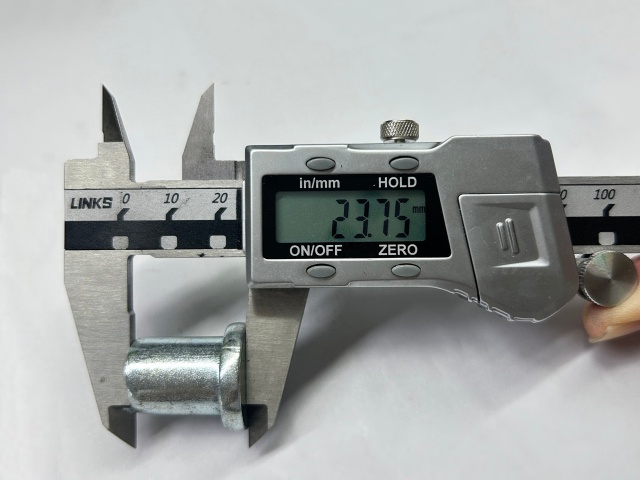

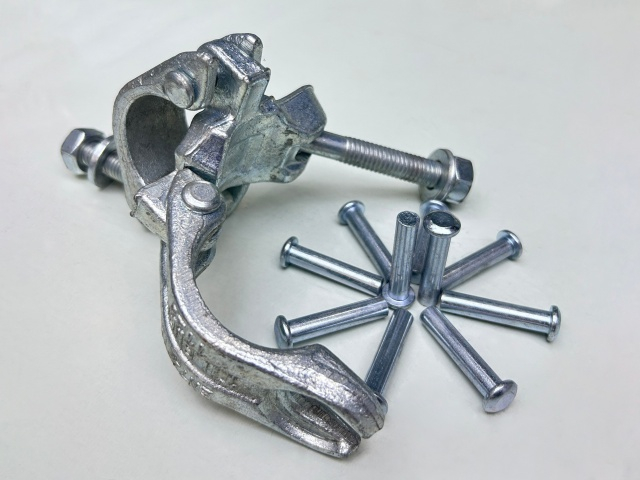

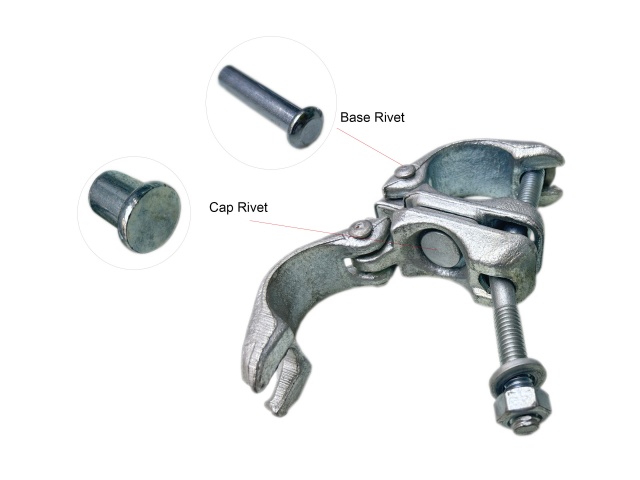

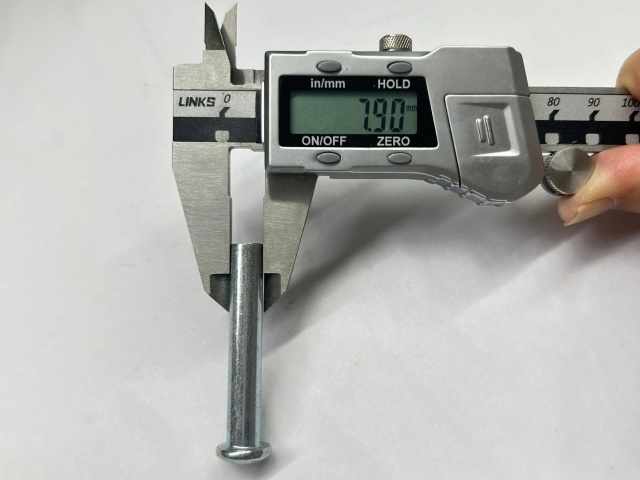

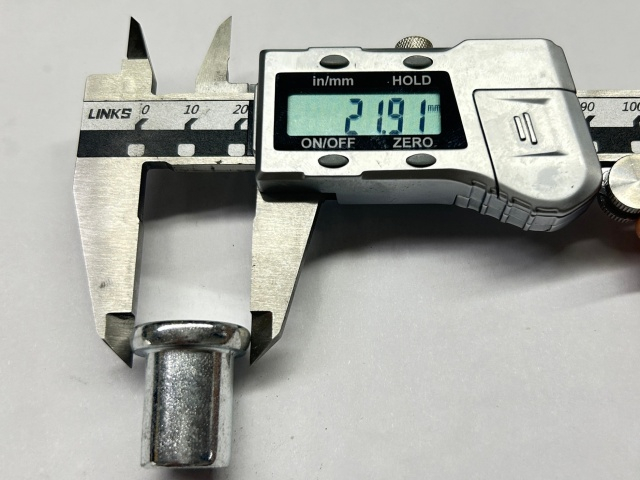

Voici les pièces standard utilisées dans la déduction: vis, écrou, joint et autres informations:

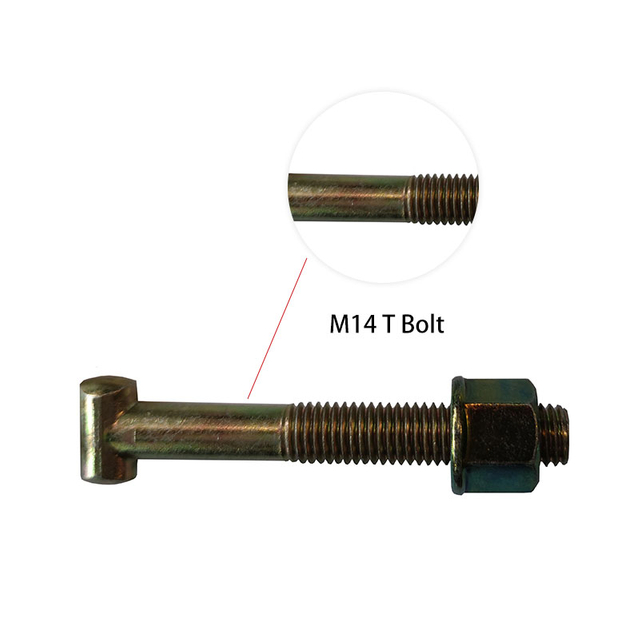

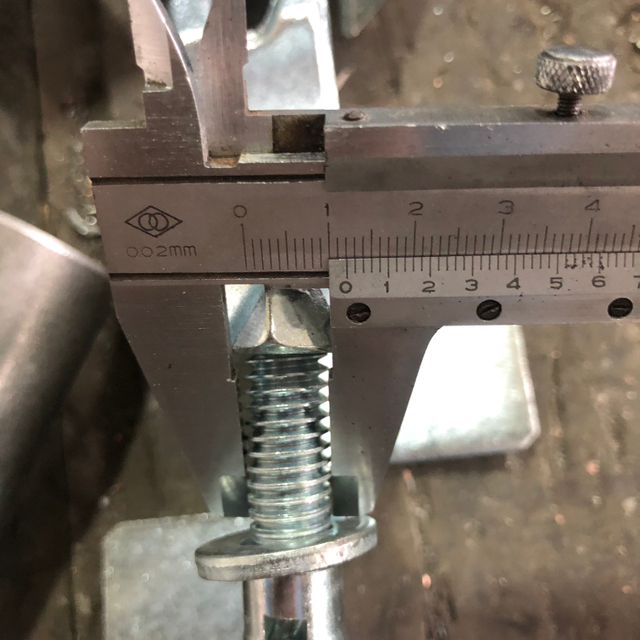

Type commun: boulon en T, boulon des yeux, boulon d'extrémité étincelant. Les diamètres des six boulons de coupleur commun, la longueur effective des boulons et les pays applicables sont les suivants:

Common Type : Écrous hexagonnes, noix d'aile, écrou de bride.

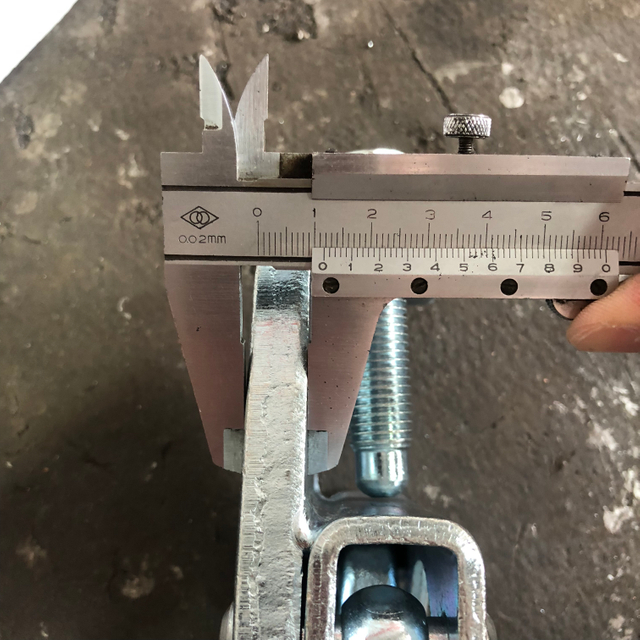

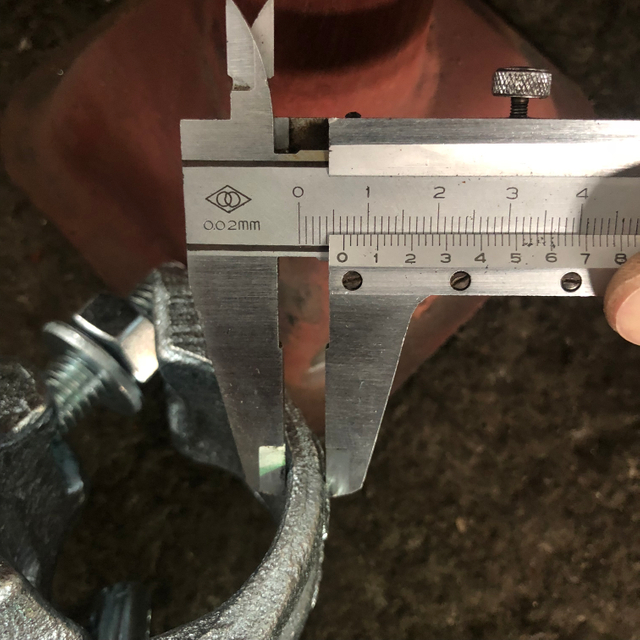

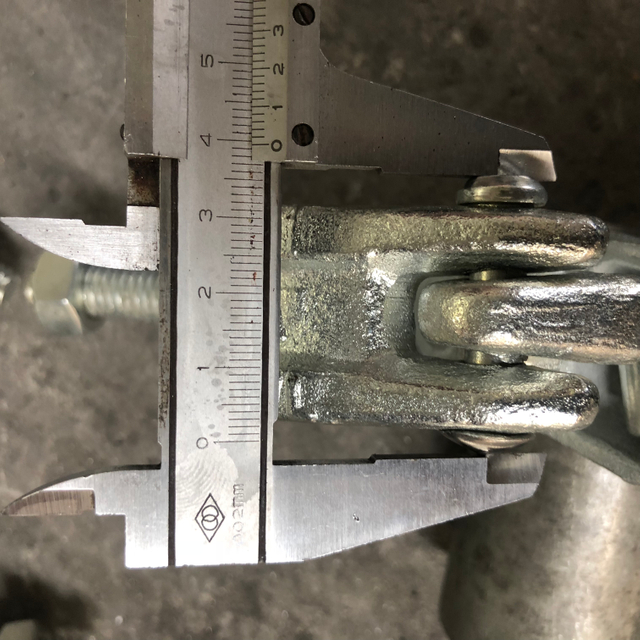

Selon la taille des clés dans différents pays, les tailles de noix de coupleur commune sont de 19 mm, 21 mm, 22 mm et 23 mm. Parmi eux, les noix de 19 mm sont généralement utilisées dans des coupleurs d'échafaudage au Japon, en Corée du Sud et dans certains pays d'Asie du Sud-Est, les noix de 21 mm sont généralement utilisées dans des coupleurs connexes au Royaume-Uni et aux pays du Commonwealth, et des noix de 22 mm conviennent aux systèmes d'échafaudage aux États-Unis, en Allemagne et dans certains pays européens. Et les noix de 23 mm sont principalement utilisées en Australie.



Le diamètre du boulon et la largeur de l'unité et la hauteur des écrous hexagonaux communs sont indiqués dans le tableau suivant:


Largeur à travers les appartements pour les noix d'hexagone et l'utilisation des pays

Largeur

21

Royaume-Uni et le Commonwealth des nations

Largeur

22

États-Unis, Allemagne et certains pays de l'eurupéen

Largeur

23

Australie

Largeur

19

Le Japon, la Corée du Sud et certains pays d'Asie du Sud-Est






Diamètre du boulon.

Largeur à travers les appartements

Hauteur

Largeur à travers les appartements

Hauteur

Largeur à travers les appartements

Hauteur

Noix de hexagone

1/2 '

S21

H11

S22

H11

S23

H11

Noix de hexagone



SF21

H14

SF22

H14

SF23

H14

Noix de hexagone



SF21

H19

SF22

H19

SF23

H119

Noix de hexagone



S21

H15









Noix de hexagone

M14

S22

H11

S23

H11





Noix de hexagone



SF22

H14

SF23

H14





Noix de hexagone



SF22

H19

SF23

H119





Noix de hexagone

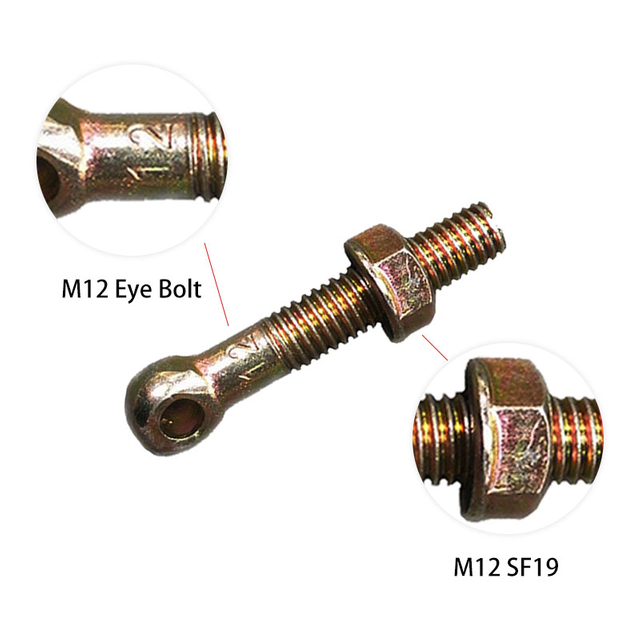

M12

SF19

H9









Écroule

1/2















Diale

Longueur efficace / longueur de boulon

Utiliser

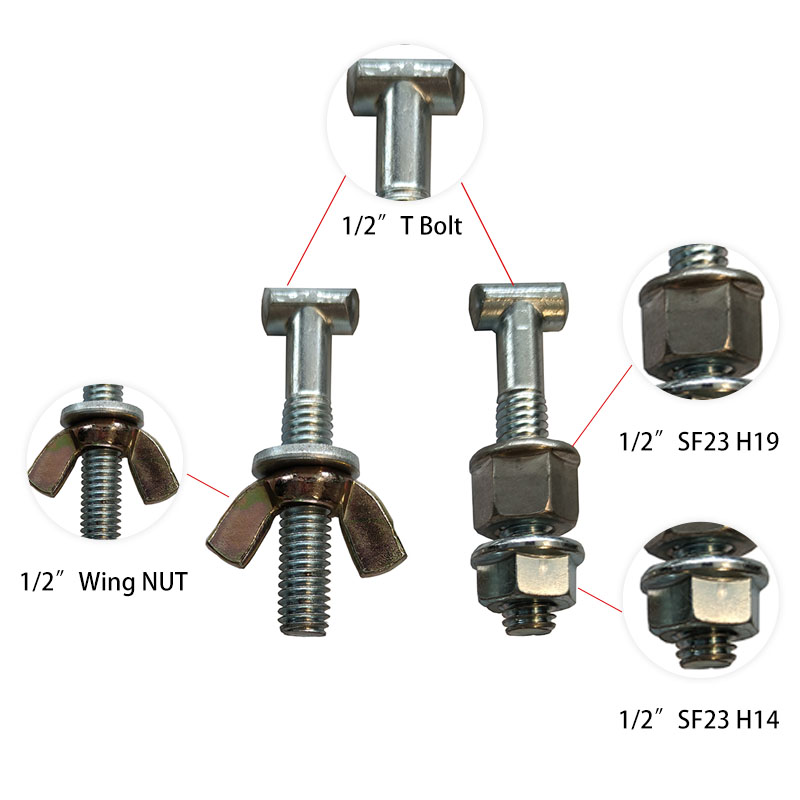

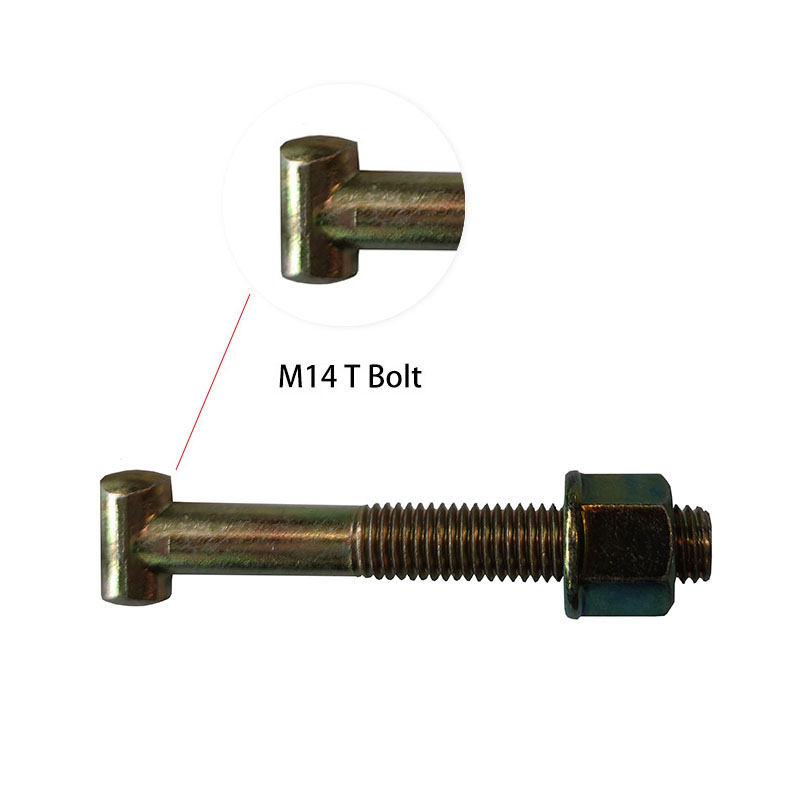

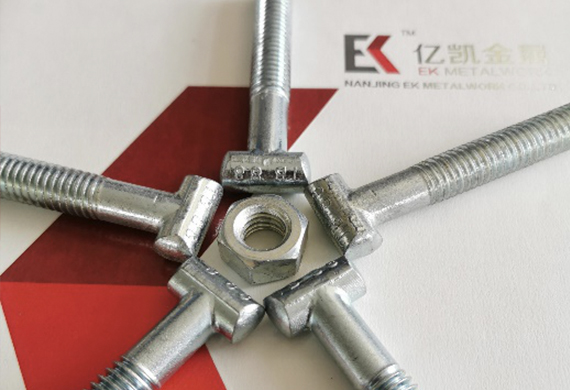

Boulon en T



1/2

75-88

Royaume-Uni et le Commonwealth des nations

M14

75-87

États-Unis, Allemagne et certains pays de l'eurupéen

M14

98-110

États-Unis, Allemagne et certains pays de l'eurupéen

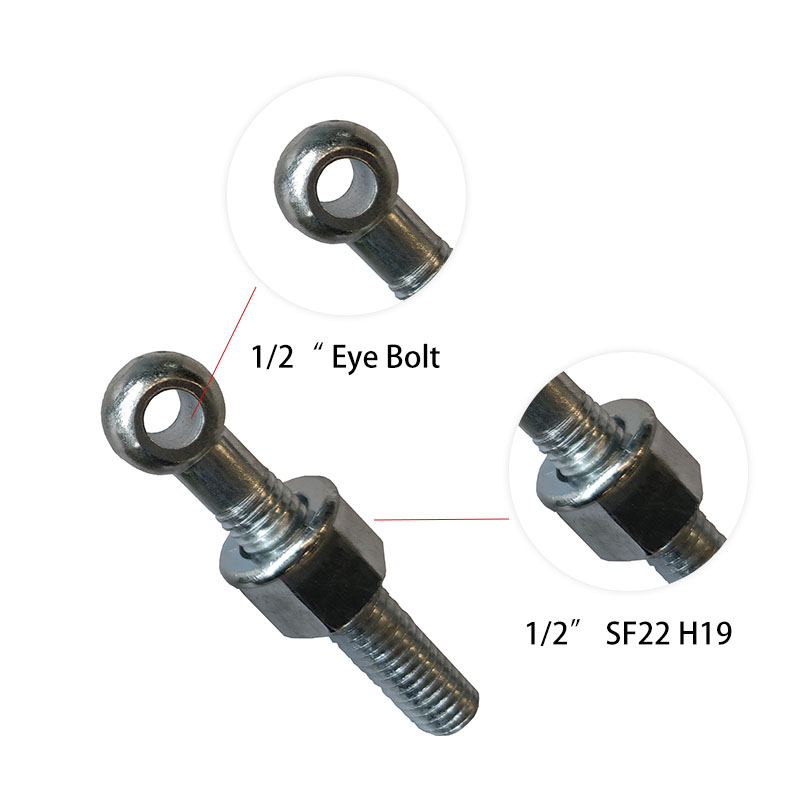

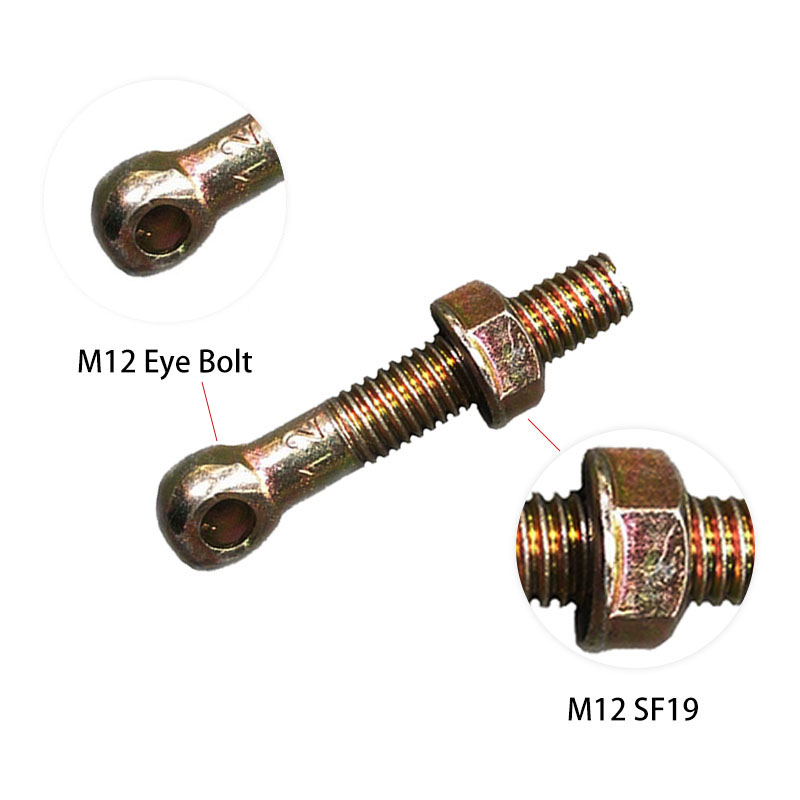

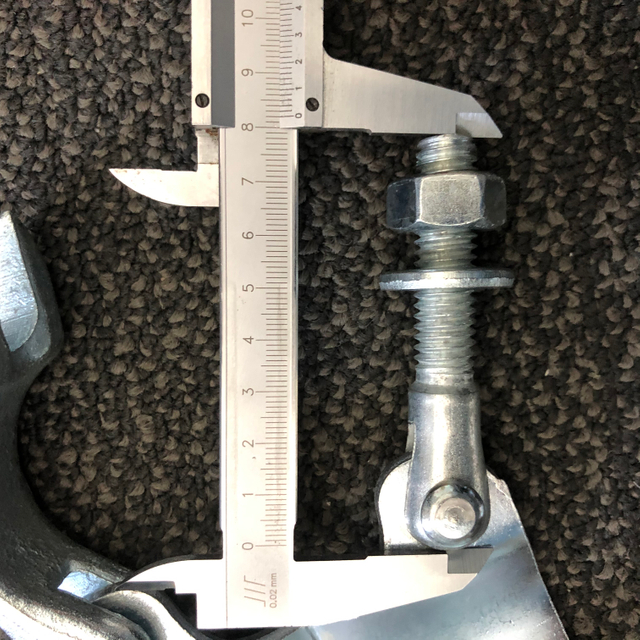

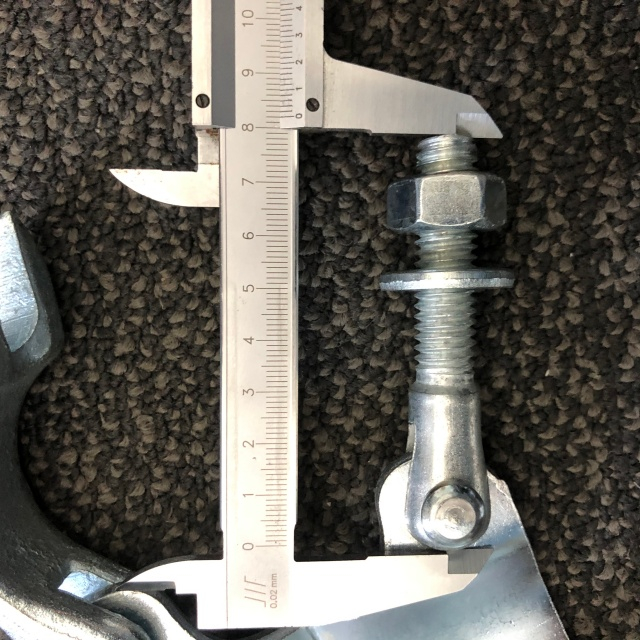

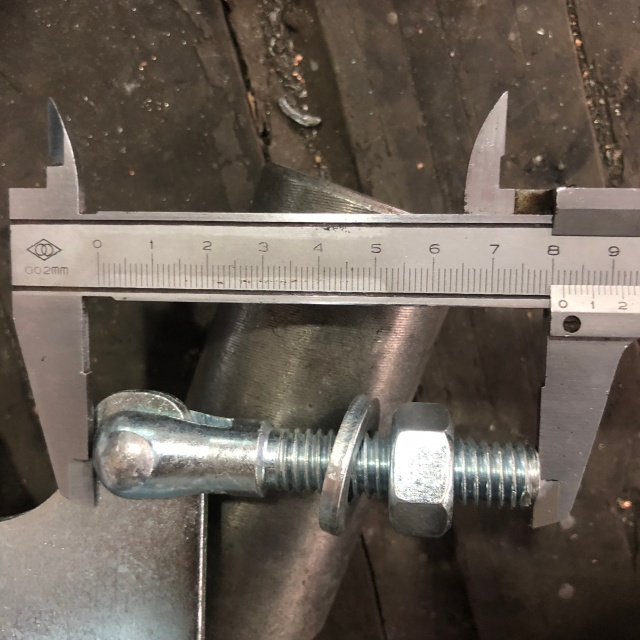

Boulon des yeux

1/2

67-86

Royaume-Uni et le Commonwealth des nations
M12 57-73 Royaume-Uni et le Commonwealth des nations
M14 70-90 États-Unis, Allemagne et certains pays de l'eurupéen

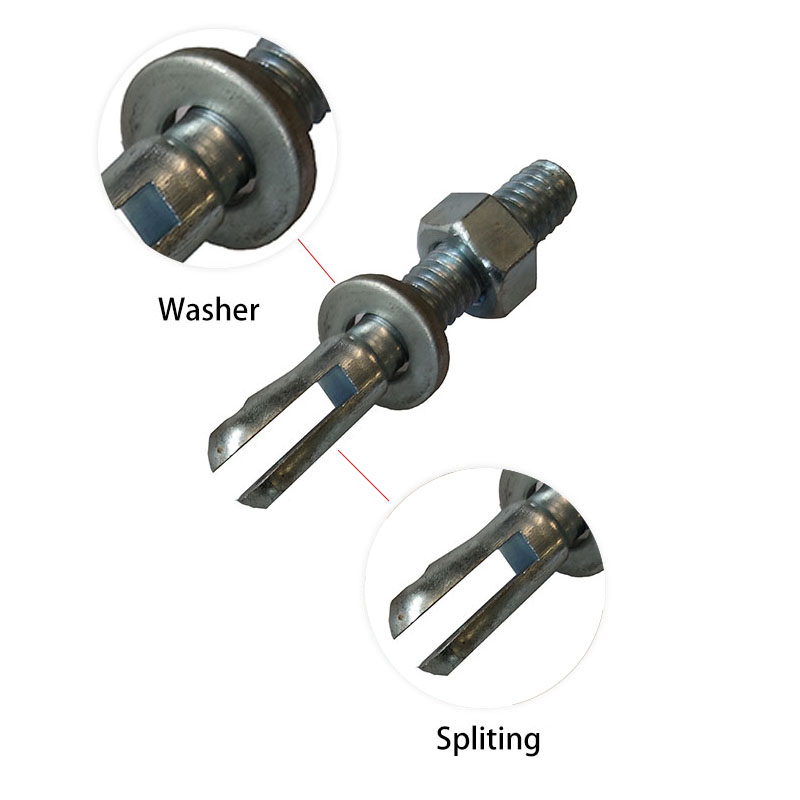

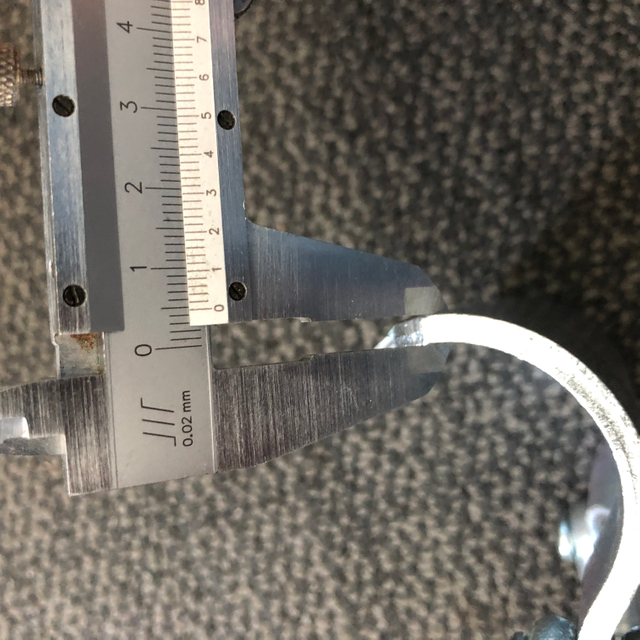

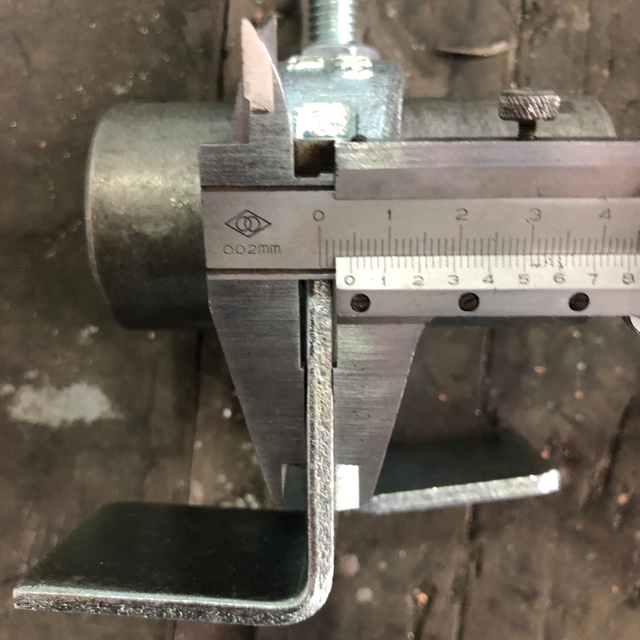

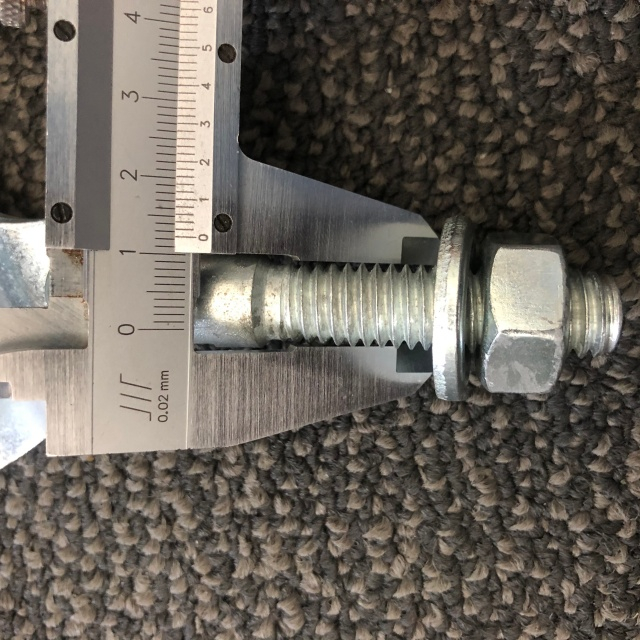

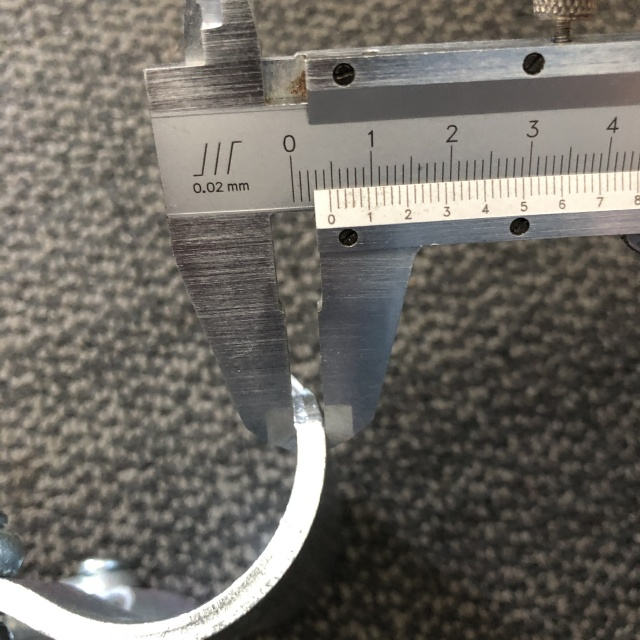

Boulon d'extrémité étincelant

1/2

45-82 Pour le coupleur putlog, BRC, etc.

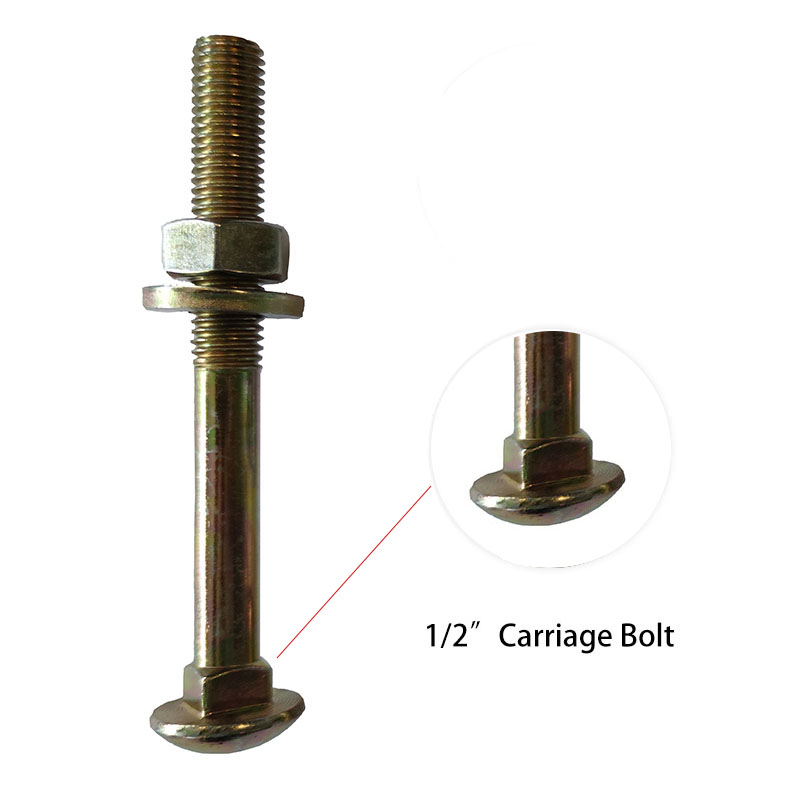

Boulon de transport





1/2


116-125



Pour la pince externe à tube, une pince universelle, etc.


85-92

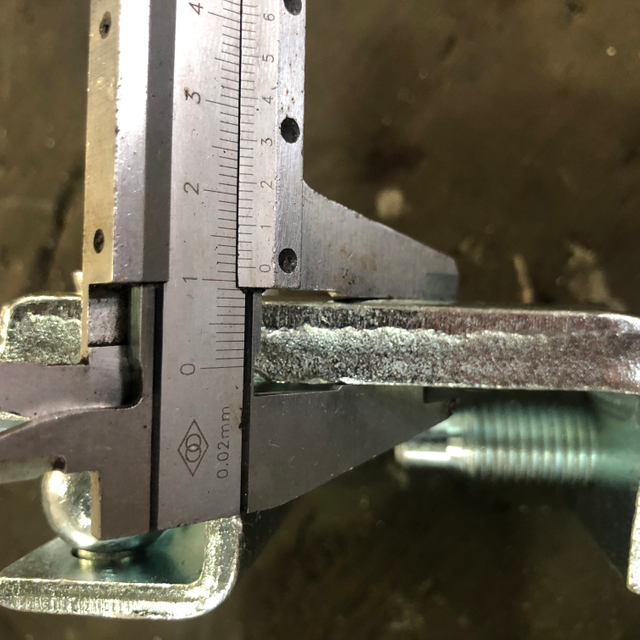

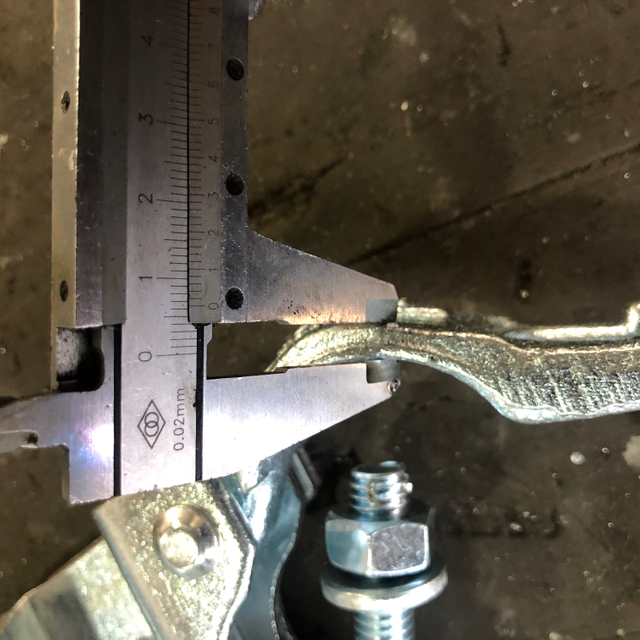

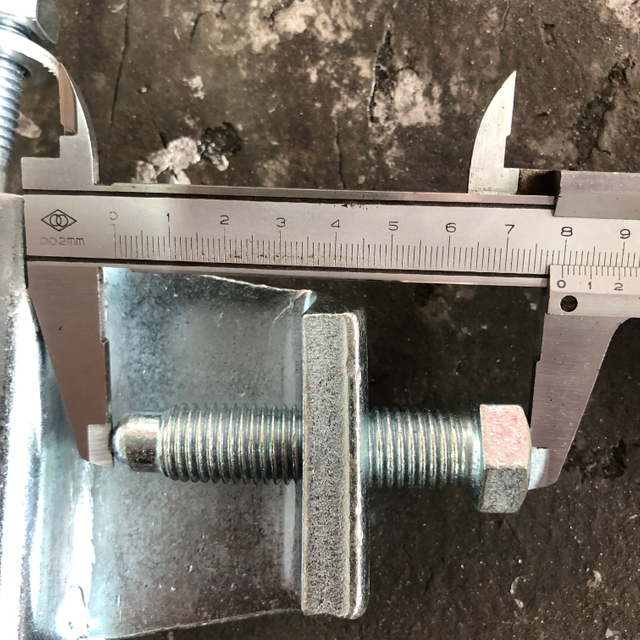

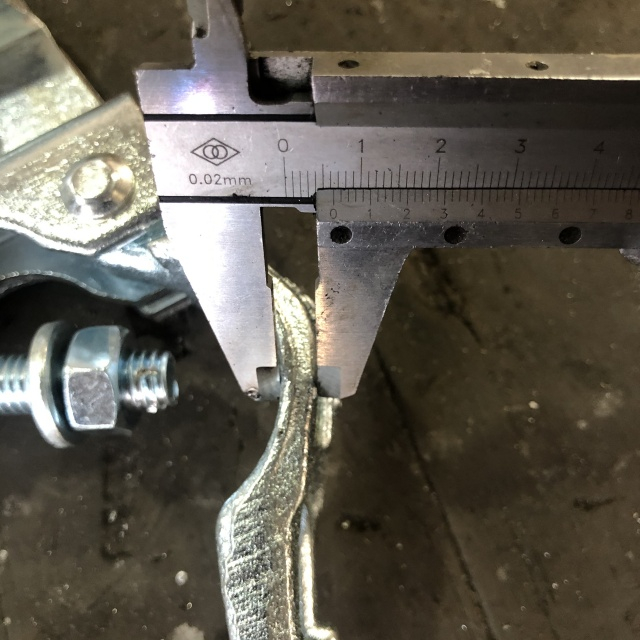

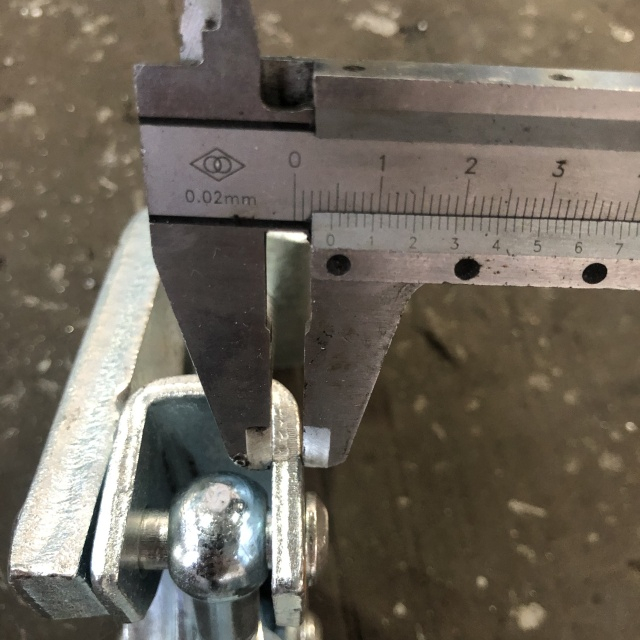

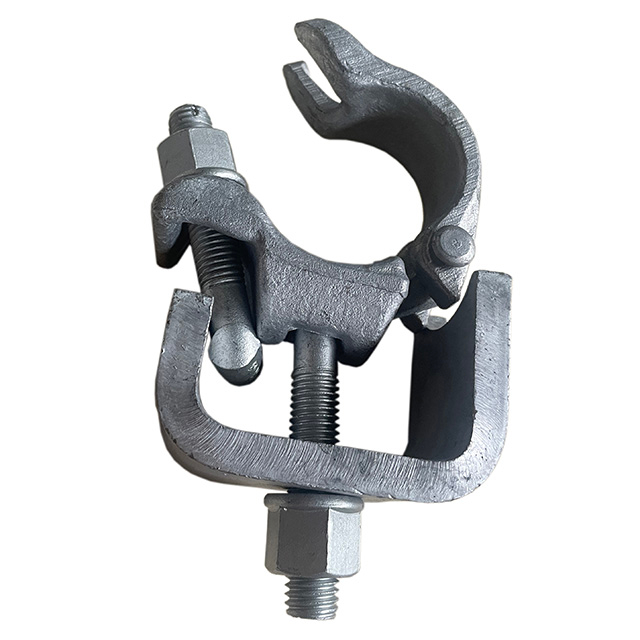

Boulon hexagone

M16

72-80 Pour le coupleur de poutre, broche de joint df

Boulon en T plat

1/2

66-76

Pour les coupleurs italiens


L'épaisseur et le diamètre intérieur / extérieur de la rondelle sont les suivants:




Épaisseur

Diamètre intérieur / extérieur.



Rondelle

3.5

13-26

5

13-26





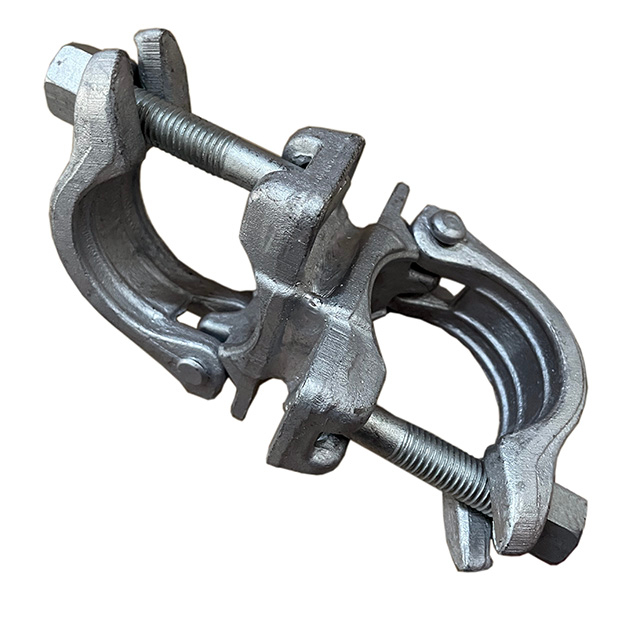

Selon différents scénarios d'utilisation et différentes tailles de tuyaux de cuivre, les spécifications de coupleur les plus couramment utilisées sont: 48,3 * 48.3. Il existe également des spécifications spéciales comme indiqué dans le tableau suivant:


Selon différentes tailles

Double

Coupleur pivotant

48.3 * 34

48.3 * 34

34 * 34

34 * 38

48.3 * 38

48.3 * 38

38 * 38

38 * 42

48.3 * 42

48.3 * 42

42 * 42

42 * 60

48.3 * 48.3

48.3 * 48.3

-

-

48.3 * 60

48.3 * 60

60 * 60

60 * 76

48.3 * 76

48.3 * 76

76 * 76

86 * 89

-

48.3 * 89

89 * 89

-

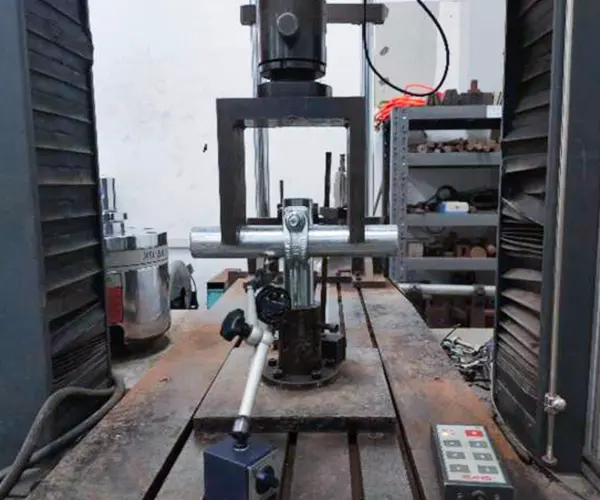

Notre coupleur d'échafaudage a obtenu de nombreux certificats internationaux, tels que EN 74-1: 2005 et EN 74-1: 2005 clause 7.4.3, etc.

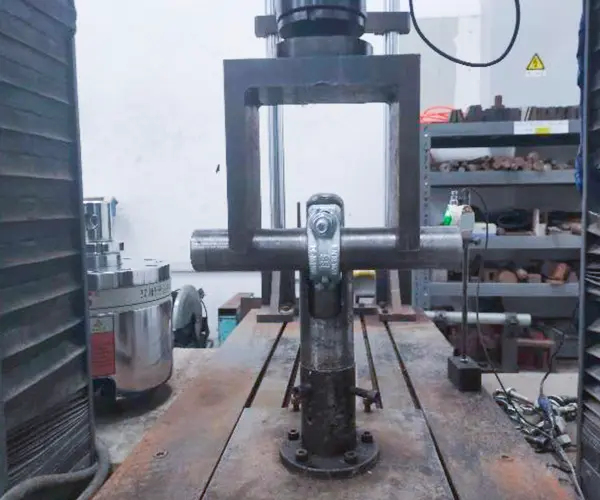

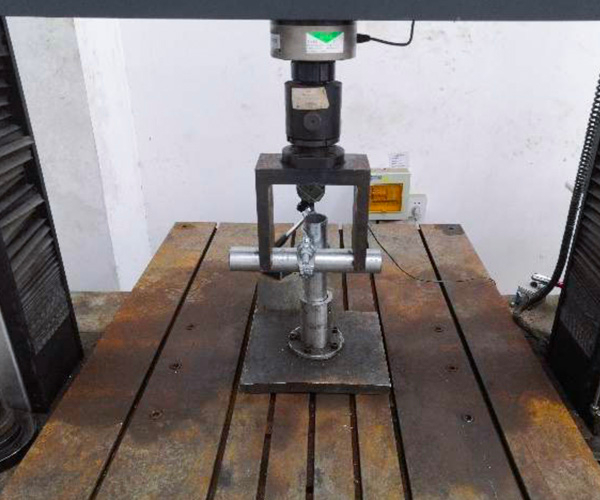

Force de glissement: La première fois que la pression est appliquée, lorsque la pression est supérieure à 10kn, la distance coulissante du tuyau en acier d'échafaudage doit être inférieure à 7 mm. Le résultat du test est: lorsque la pression est de 10,6 kN, la distance coulissante du tuyau en acier sur le coupleur est inférieure à 7 mm, ce qui répond aux exigences standard.
La deuxième pression est appliquée, lorsque la pression est supérieure à 15 kN, la distance coulissante du tuyau en acier sur le coupleur doit être comprise entre 1 mm-2 mm. Le résultat du test est: sous une pression de 30KN, la distance coulissante du deuxième test est inférieure à 1 mm, ce qui est conforme à la revendication.

Force de défaillance: Le poids du roulement du coupleur d'échafaudage doit atteindre 20 kN. Le résultat du test: il peut supporter un poids de 24kn, et la résistance destructrice du coupleur atteint la norme.


Résumé des résultats:

Non.

Élément de test

Méthode d'essai

1

Force de glissement

En 74-1: 2005

2

Force d'échec

En 74-1: 2005



Résultats des tests:

Clause de test

Élément de test

Exigence de test

Résultat du test

Conclusion



7.2.1





Force de glissement

△ 1≤7 mm, FS, 5% ≥10,0

△ 1 = 7 mm, fs, 5% = 15,88kn



Passer



1 mm≤ △ 2≤2 mm, fs, 5% ≥15,0

1 mm≤ △ 2≤2 mm, fs, 5% = 15,91kn

7.2.2

Force d'échec

FF, 5% / γR2 ≥30,0

Ff, 5% / γR2 = 50,63kn

Passer

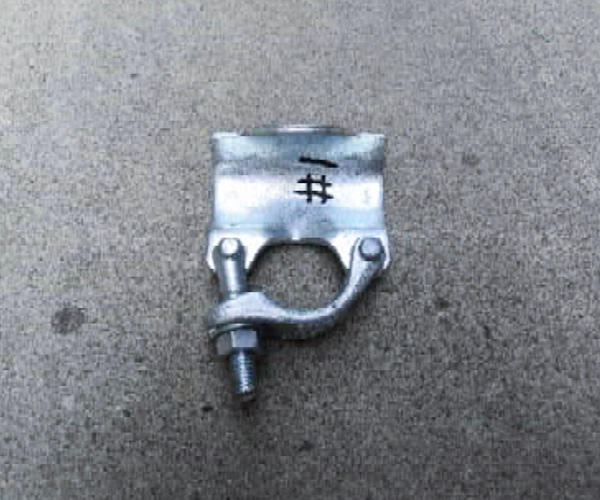

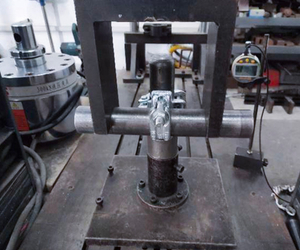

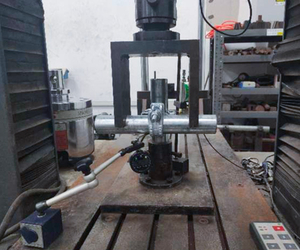

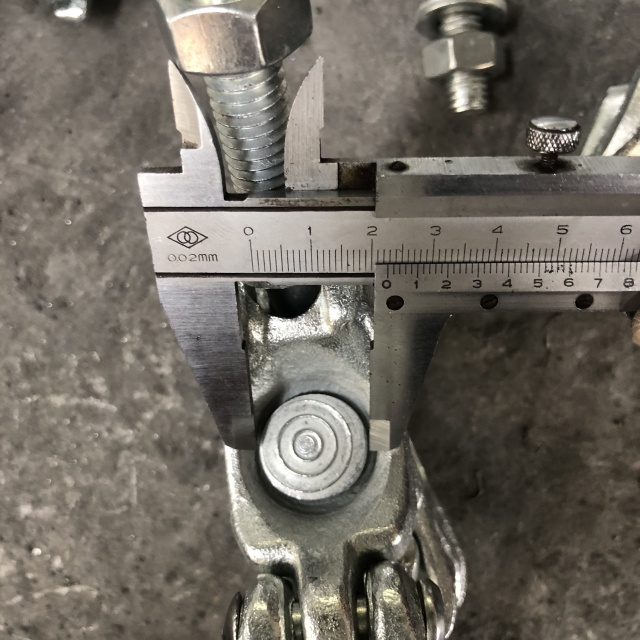

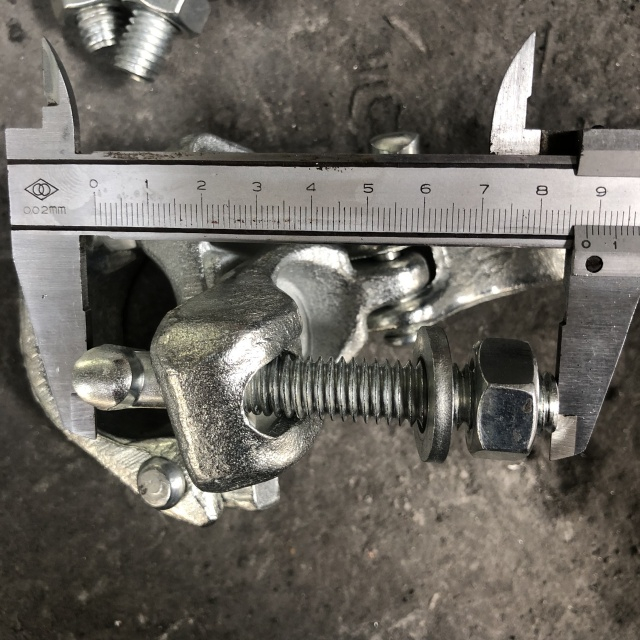

Classe de coupleur pivotant forgé 'b '

Dans des circonstances normales, il est difficile d'atteindre le grade B, mais nous avons atteint

Résumé des résultats:

Non.

Élément de test

Méthode d'essai

1

Force de glissement

En 74-1: 2005

2

Force d'échec

En 74-1: 2005



Résultats des tests:

Clause de test

Élément de test

Exigence de test

(Coupleur pivotant, classe B)

Résultat du test

Conclusion



7.2.1





Force de glissement



△ 1≤7 mm, FS, 5% ≥10,0

△ 1≤7 mm, fs, 5% = 10,6kn



Passer



1 mm≤ △ 2≤2 mm, fs, 5% ≥15,0

Fs = 30kn, △ 2˂1 mm

7.2.2

Force d'échec

FF, 5% / γR2 ≥20,0

Ff, 5% / γR2 = 24,4kn

Passer


Dans des circonstances normales, il est difficile d'atteindre le grade B, mais nous avons atteint.

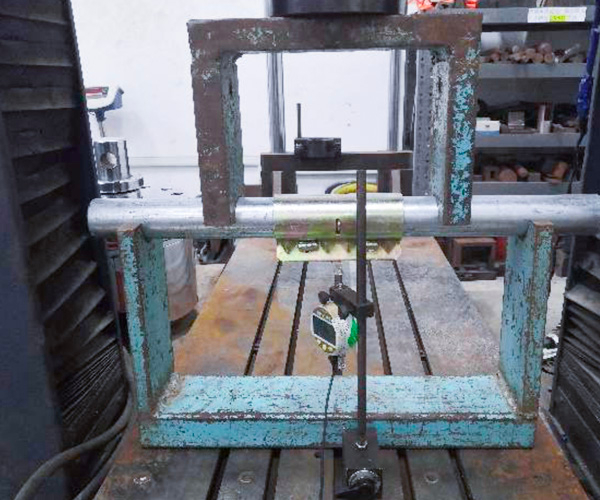

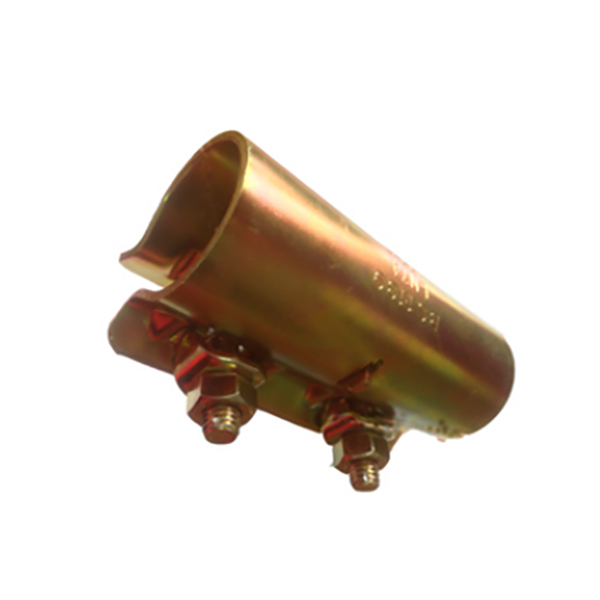

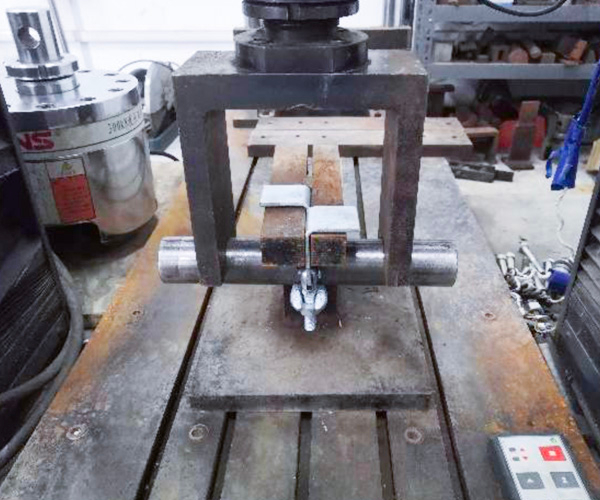

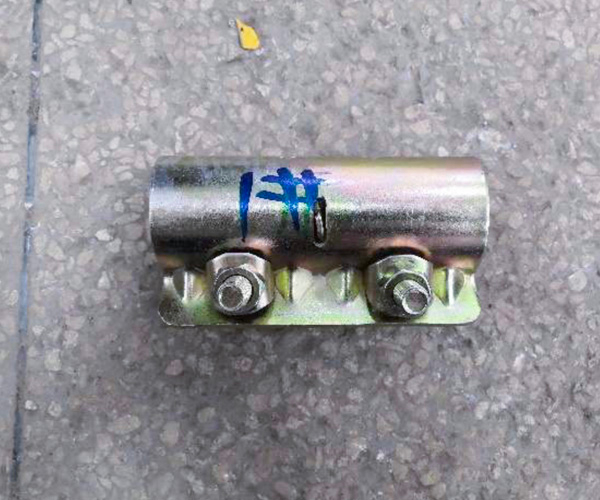

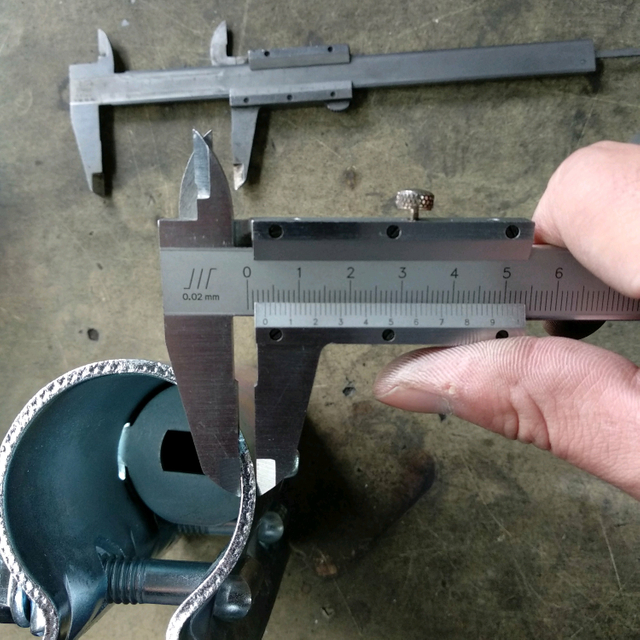

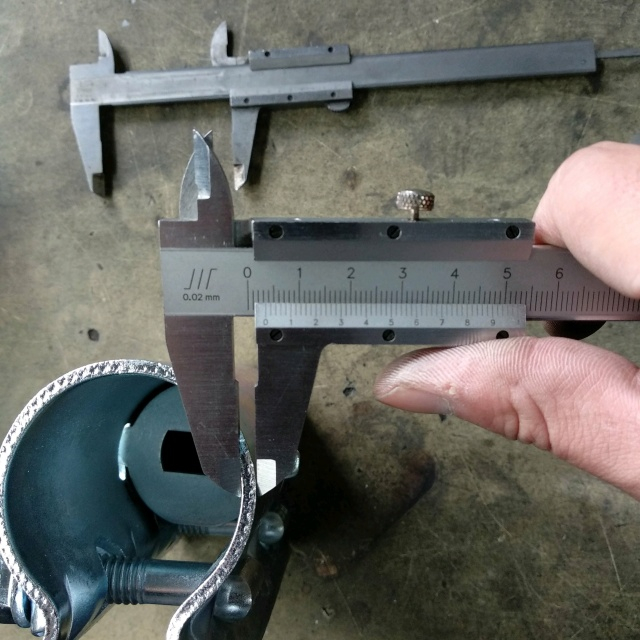

Coupleur à manches pressées

Résumé des résultats:

Non.

Élément de test

Méthode d'essai

1

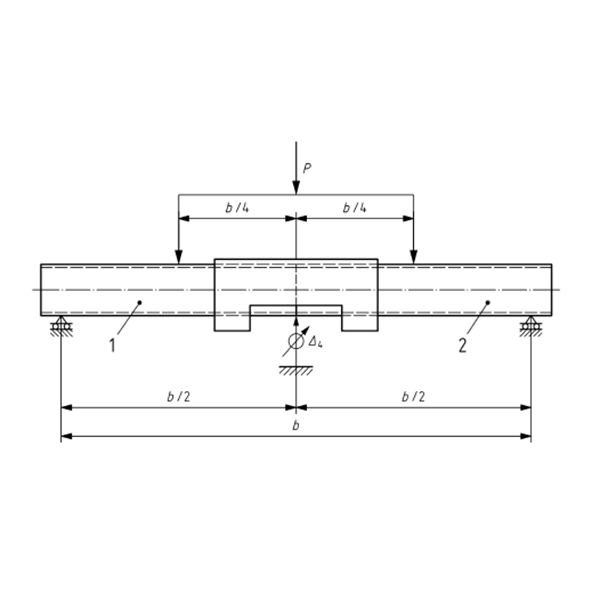

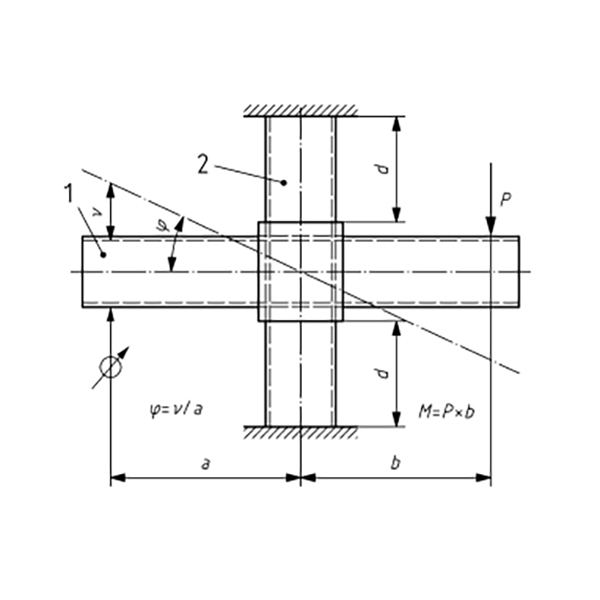

Résistance au moment de flexion

EN 74-1: 2005 clause 7.4.3

2

Force de glissement

EN 74-1: 2005 clause 7.2.1



Résultats des tests:

Élément de test

Résultat du test

Exigence de test

(Coupleur à manches, classe B)

Conclusion

Résistance au moment de flexion

4= 5 mm, m b , 5% = 1,43 kni

4= 5 mm, m b , 5% ≥ 1,4 kni

Passer

Résumé des résultats:

Non.

Élément de test

Méthode d'essai

1

Résistance à la glissière

BS 1139-2.2: 2009 + A1: Clause 7 et annexe A.2 et annexe 2015



Résultats des tests:

Élément de test

Résultat du test

Exigence de test

Conclusion

Résistance à la glissière

1 mm≤ △ 2≤2 mm, fs, 5% = 1,83 kN

1 mm≤ △ 2≤2 mm, fs, 5% ≥ 1,04kn

Passer

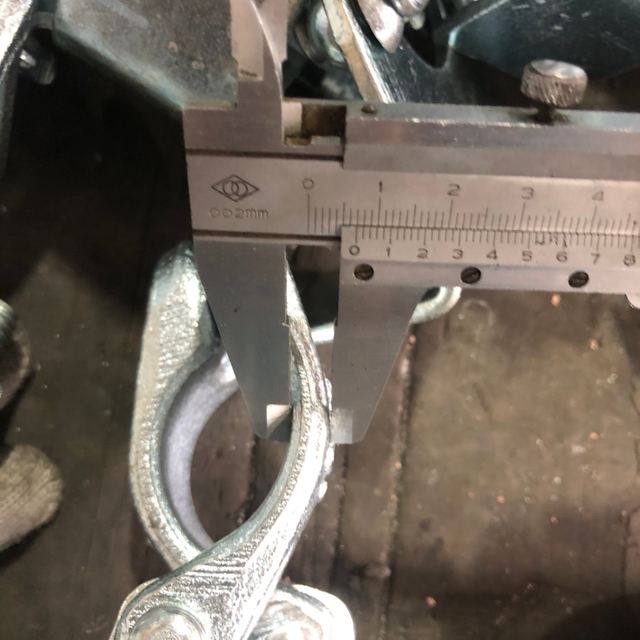

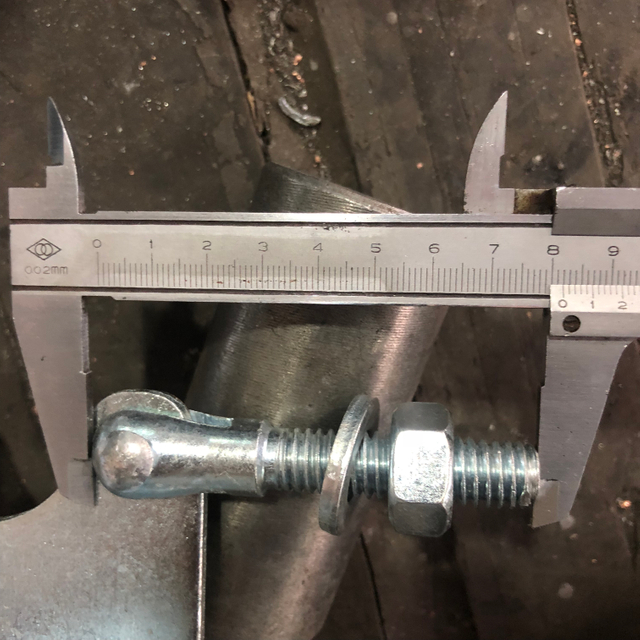

Résumé des résultats:

Non.

Élément de test

Méthode d'essai

1

Test de force

AS / NZS 1576.2: annexe 2016 L

2

Test de glissement le long du tube

AS / NZS 1576.2: annexe 2016 M

3

Test de glissement le long du tube une bride

AS / NZS 1576.2: annexe 2016 n



Résultats des tests:

Clause de test

Élément de test

Exigence de test

Résultat du test

Conclusion

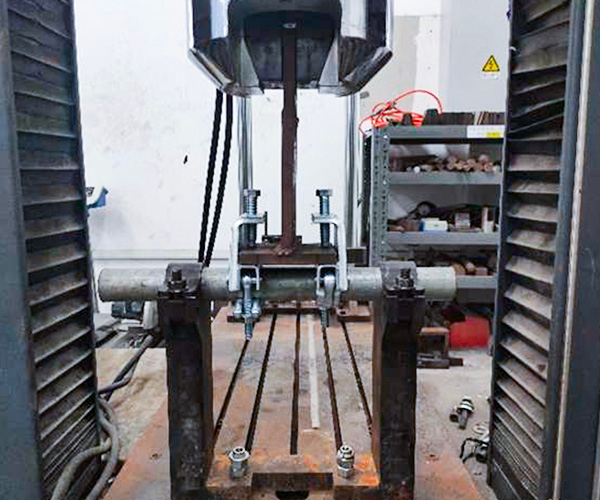

Annexe L

Test de force

P = 30,0kn, ni un pince à bride ne doit montrer tout ensemble permanent

P = 30,0kn, ni un pince à bride n'a montré de jeu permanent

Passer

Annexe M

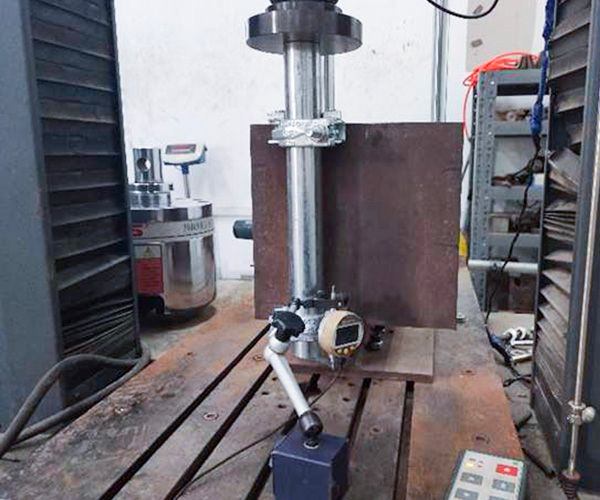

Test de glissement le long du tube

P = 12,5kn, glissement ≤ 6 mm

P = 12,5kn, glissement <6 mm

Passer

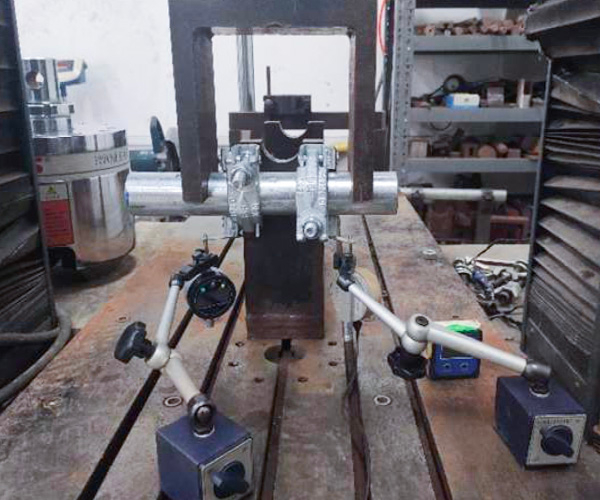

Annexe N

Test de glissement le long du tube une bride

P = 12,5kn, glissement ≤ 6 mm

P = 12,5kn, glissement <6 mm

Passer

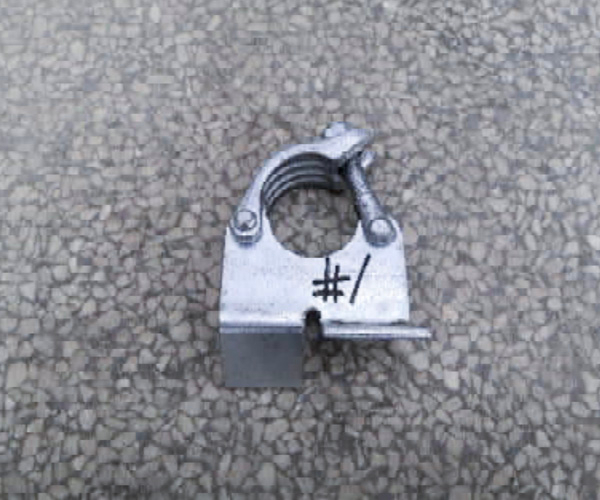

Résumé des résultats:

Non.

Élément de test

Méthode d'essai

1

Force d'échec

En référence à EN 74-1: 2005



Résultats des tests:

Élément de test

Résultat du test

1 #

3 #

3 #

4 #

5 #

FP, 5% / γR2

Force d'échec (KN)

42.84

38.89

43.60

42.91

40.79

29.8

Fabrication des coupleurs d'échafaudage

En tant que fabricant d'échafaudages en Chine, l'échafaudage EK a un équipement de production avancé pour les coupleurs forgés et les coupleurs pressés ,
toutes les calendriers d'échafaudage forgées utilisent le four à hautes fréquences pour chauffer différentes spécifications de l'acier structurel à 950-1050 l'état d'austénite, après l'amélioration de 4000KN, la proportion de la structure organisationne produit.

Brochure du coupleur d'échafaudage

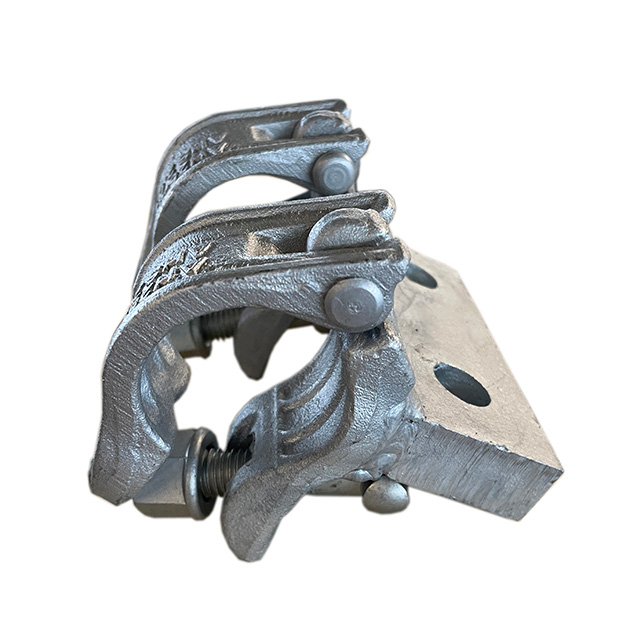

Voici la brochure des produits EK Échafaudage . Vous pouvez voir le casting et un coupleur de forme spéciale, un coupleur pressé , un coupleur d'échafaudage à manches et d'autres produits d'échafaudage réels à partir de cette brochure.
télécharger

Pourquoi choisir les coupleurs d'échafaudage EK

Ek Scaffolding Company est un fabricant d'échafaudage en Chine qui a commencé avec des coupleurs. Nous avons 14 ans d'expérience dans cette industrie d'échafaudage. Les valeurs de l'échafaudage EK sont un service professionnel, une assurance qualité et une livraison rapide.
Fournisseur de coupleur d'échafaudage en Chine
La meilleure marque de coupleur du monde
Top OEM Coupler Factory Brand World, Forge et presse Coupleur d'échafaudage Tous les types internationaux
Grande livraison
Plus de 60 conteneurs par mois, Port of Destination Customs Clearane, livraison à domicile.
Efficace et pratique
L / C, T / T, D / P, paiement avant, par mer, par rail, transport routier, efficace et pratique.
accessoires de haute qualité
Tous les coupleur d'échafaudage EK utilisent des accessoires de haute qualité, une vis à haute résistance à 8,8 grades.
