Fournisseur de premier système d'échafaudage à cuplock

Le système d’échafaudage Cuplock est le le plus couramment utilisé système d’échafaudage au monde. Le nom officiel de ce système d’échafaudage est Cuplok, mais la plupart des gens le connaissent sous le nom de Cuplock. L'échafaudage EK Cuplock est utilisé pour les structures de support et d'accès dans l'industrie de la construction, la construction offshore, la maintenance industrielle et la construction navale. Et toutes les pièces du système Cuplock sont conçues et fabriquées pour répondre à toutes les normes de l’industrie des échafaudages.

Le système Cuplock est doté de dispositifs de verrouillage et de fixation rapides qui simplifient le processus de construction et rendent la participation des travailleurs à la construction plus sûre. Tous ces éléments constituent de bons moyens d'optimiser l'efficacité du travail des projets de construction et d'améliorer l'indice de sécurité de la construction.

Pour cette page:

Vidéo d'échafaudage à la cuplock

Il existe généralement deux méthodes pour souder les étalons cuplock : le soudage manuel et le soudage machine.
Le soudage manuel fait référence au soudage manuel à l’arc. Tout d'abord, un soudage par points est utilisé pour fixer les coupelles inférieures et les broches situées au tube vertical cuplock, puis un soudage complet est effectué. La direction de soudage est de bas en haut, garantissant que les composants sont fermement soudés au tube vertical cuplock et évitant les défauts courants de cordon de soudure ou de porosité trouvés lors du soudage vertical.
Le soudage à la machine comprend le soudage sous protection gazeuse CO₂ et le soudage par résistance. Le soudage sous protection gazeuse présente une grande profondeur de pénétration, moins de projections et un degré élevé d'automatisation, ce qui le rend adapté à la production de masse. La plupart des fabricants d’échafaudages utilisent le soudage sous protection gazeuse CO₂. L'équipement de soudage par résistance a un coût d'investissement plus élevé, mais il présente une zone affectée thermiquement plus petite sur le matériau de base et la résistance des joints peut atteindre plus de 95 % de la résistance du matériau de base. Il est généralement utilisé pour les extensions de tubes verticaux Cuplock.

Points clés et contrôle qualité pour le soudage selon les normes Cuplock
1. Les surfaces de soudage du tube vertical cuplock et du cuplock doivent être rectifiées pour éviter que les impuretés telles que l'huile et l'humidité n'affectent la qualité de la soudure.
2. La soudure doit être exempte de défauts tels que des fissures et un manque de fusion, avec une profondeur de contre-dépouille ≤ 0,5 mm (comme spécifié dans JGJ 166-2016).
3. Pour les aciers à haute résistance tels que le Q345, un traitement post-soudage à 250 ℃ pendant 2 heures est nécessaire pour réduire le risque de fissuration induite par l'hydrogène.

Le soudage vertical de l'échafaudage Ek Cuplock est principalement divisé en trois étapes:

1. Réglez la distance de l'équipement d'outillage et déterminez l'intervalle de tasses inférieures. Utilisez le soudage au comptant pour fixer les tasses inférieures et les épingles situées au tube vertical.

2. Épingles situées à soudure complète, qui s'assurent que les épingles situées sont fermement fixées au tube vertical.

3. Coupes inférieures Full Soud, celle pour assurer la stabilité des tasses inférieures et assurer l'indice de sécurité dans la construction et l'utilisation.

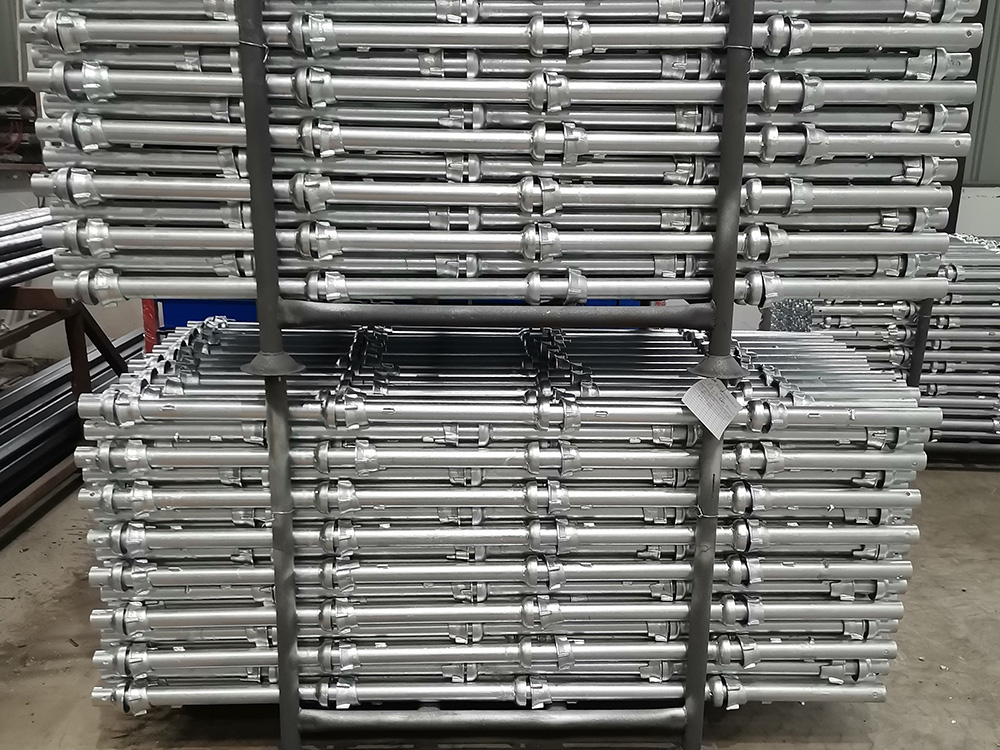

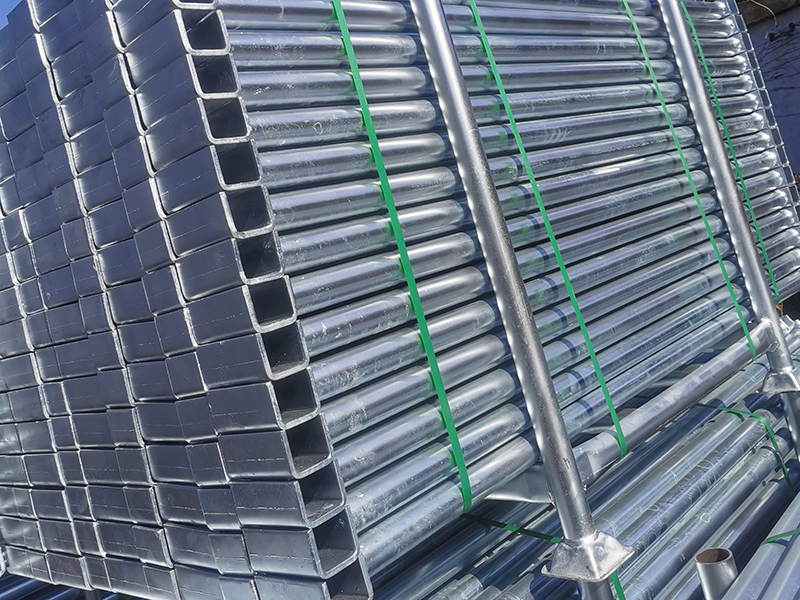

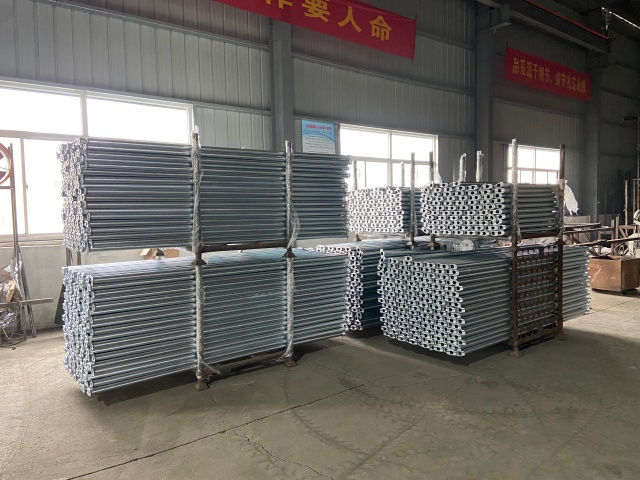

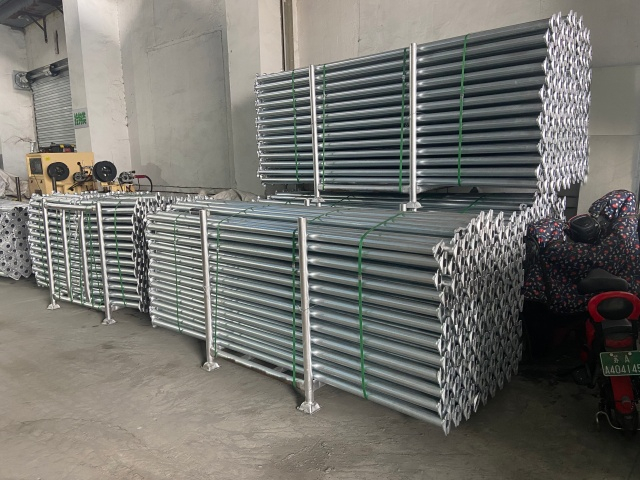

Système d'échafaudage à la bouche en vrac

Lorsque la production et l'emballage d'un lot de systèmes d'échafaudage à couches requis par le client sont terminés, nous prendrons des photos et conserverons des fichiers et les envoyer au client, informer l'heure de chargement de ce lot de Cuplock d'échafaudage et informer le client du calendrier d'expédition.

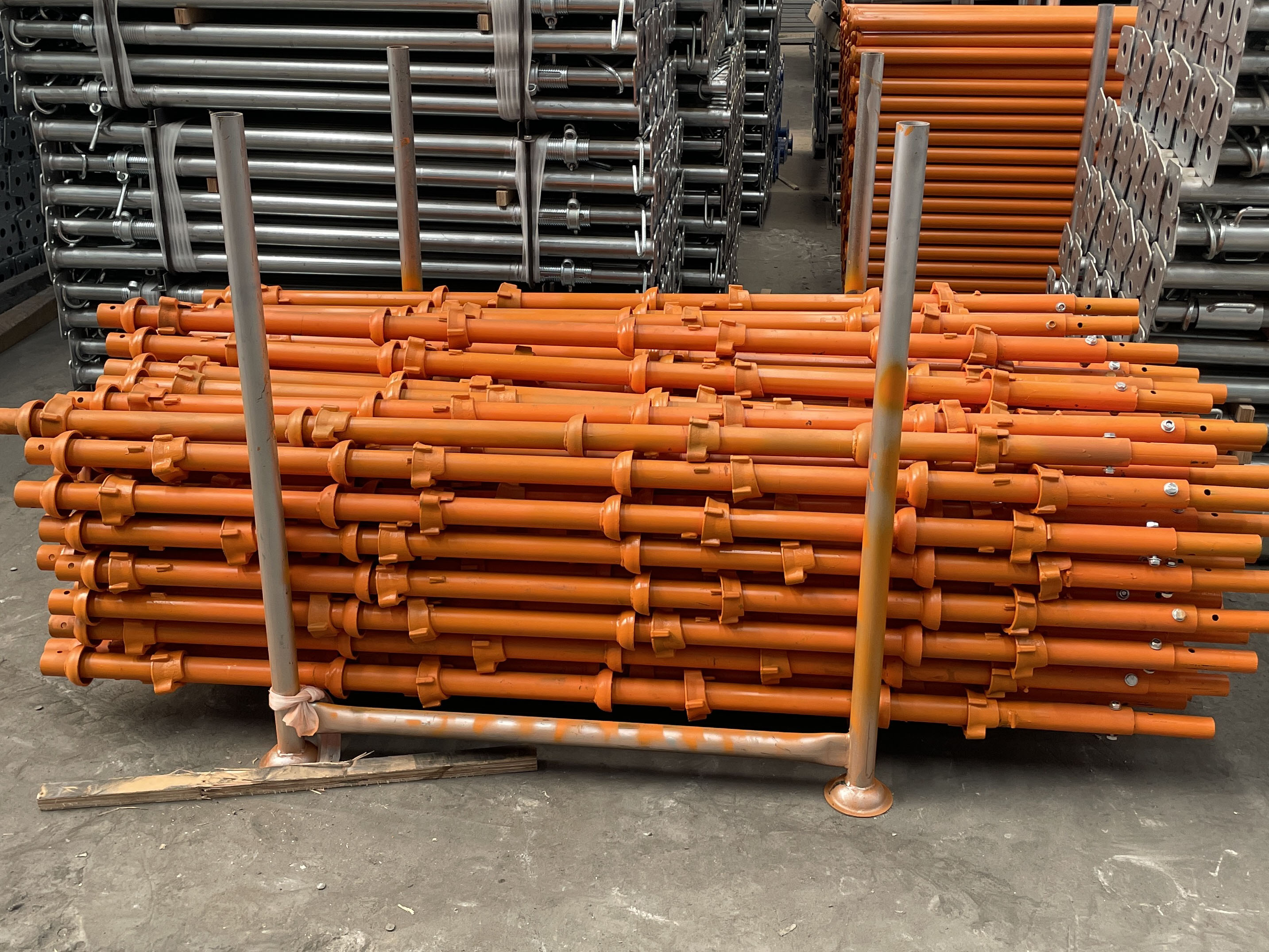

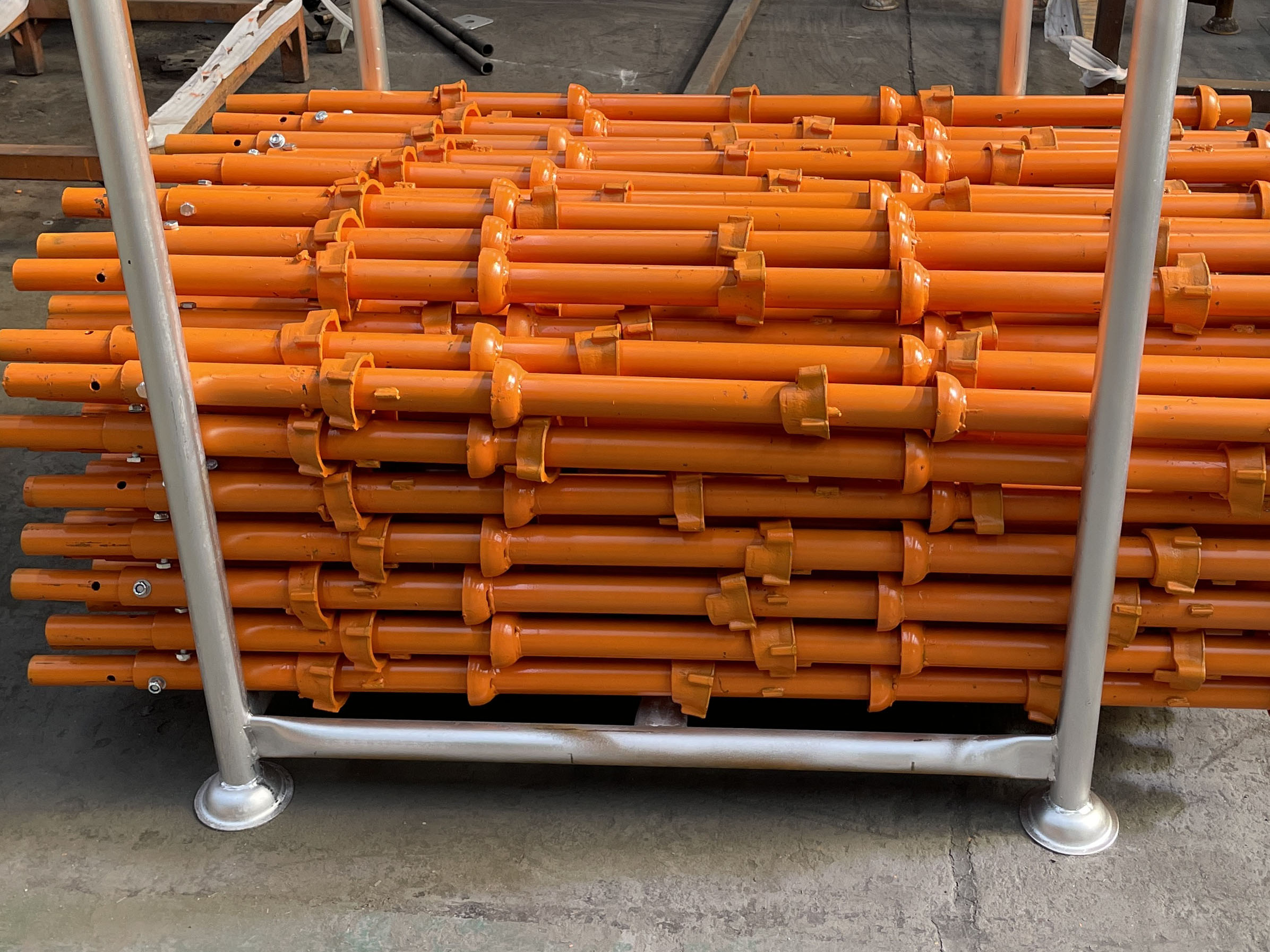

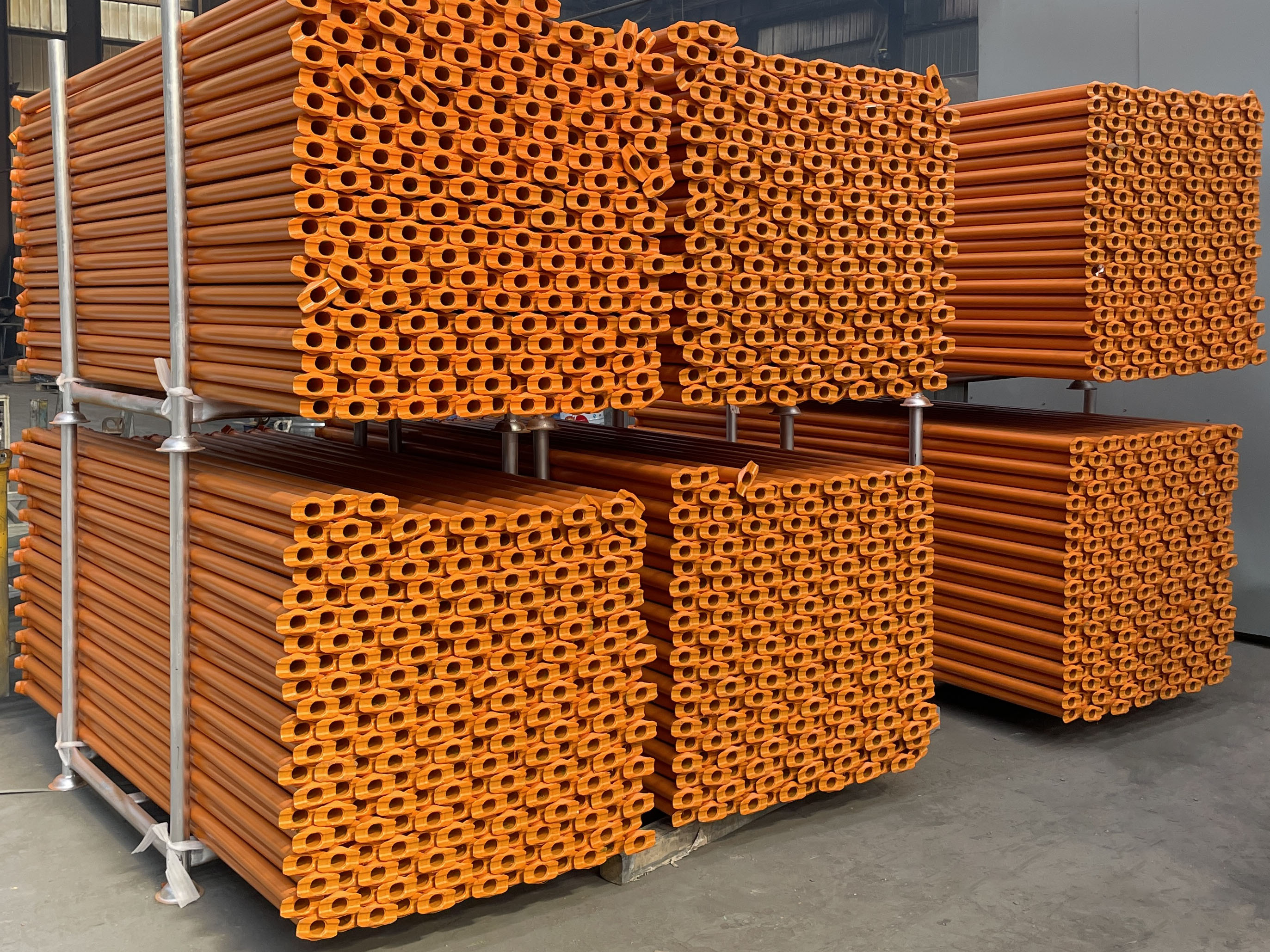

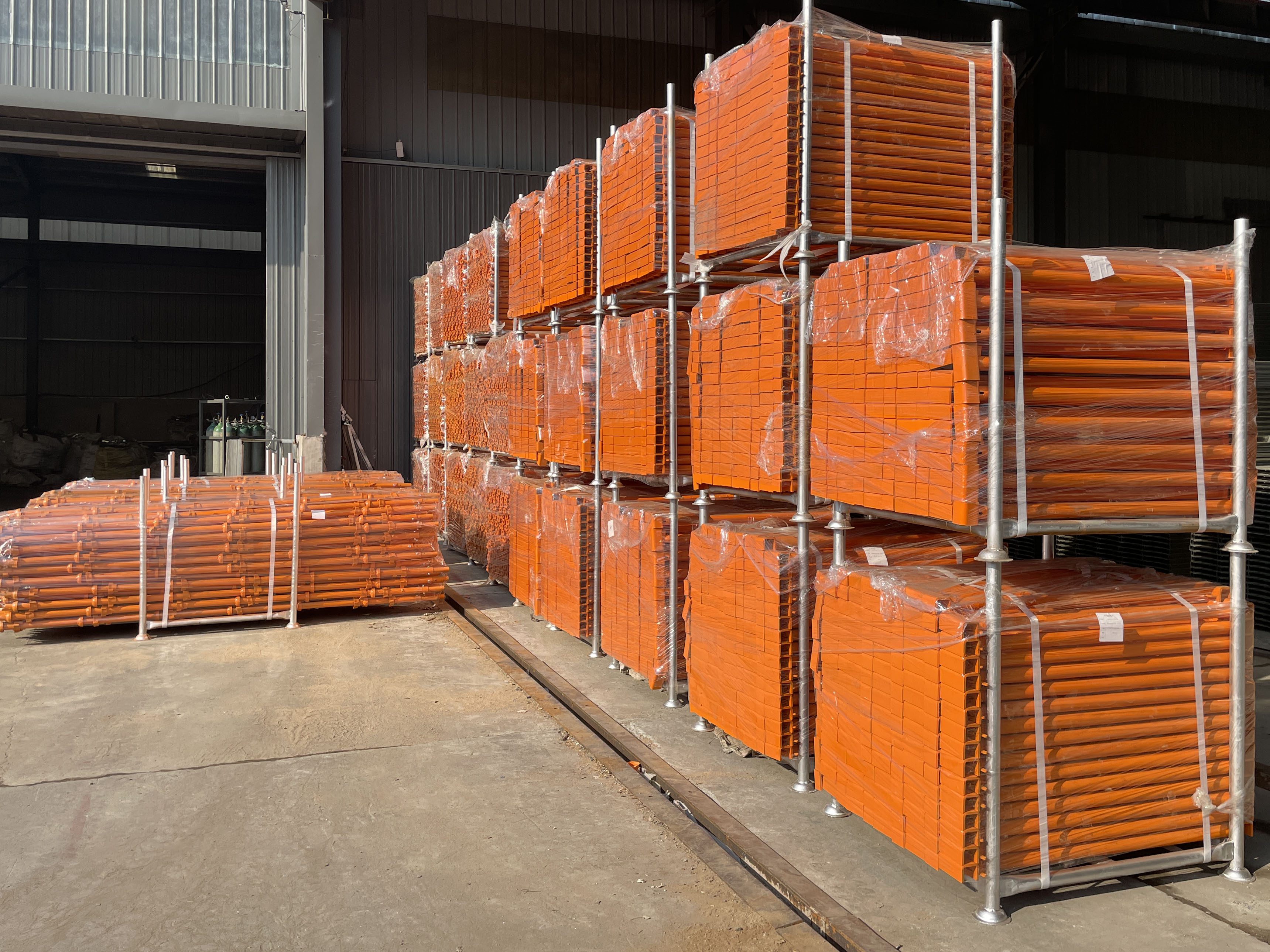

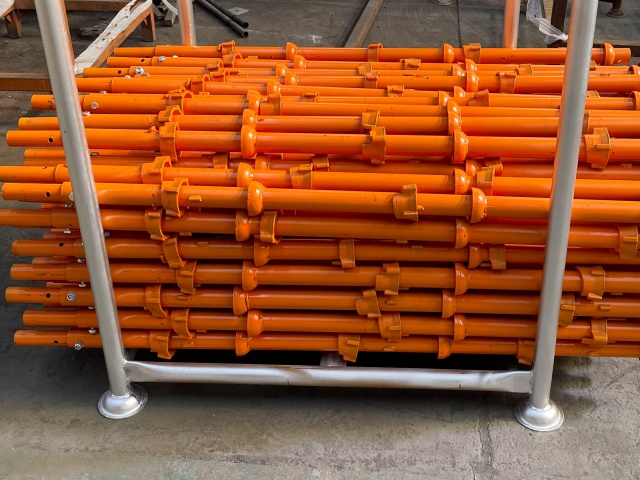

Système d"échafaudage de cuplock de peinture

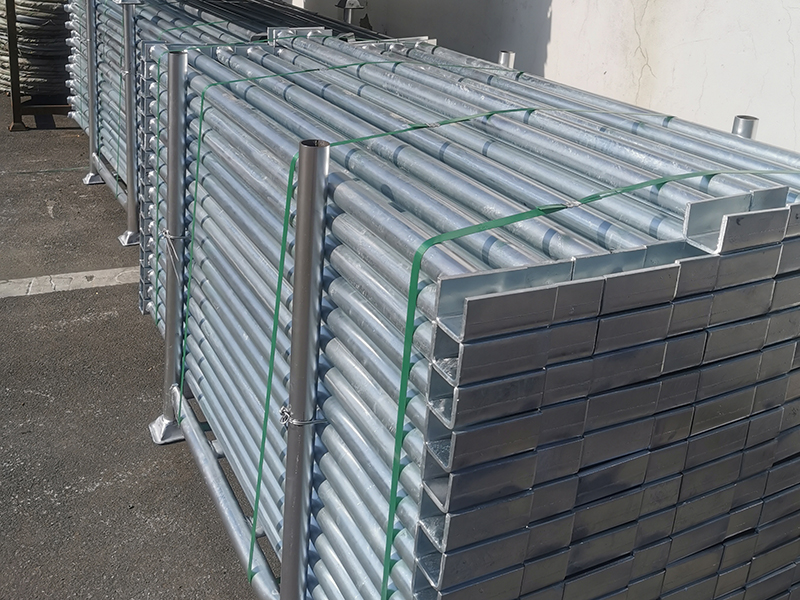

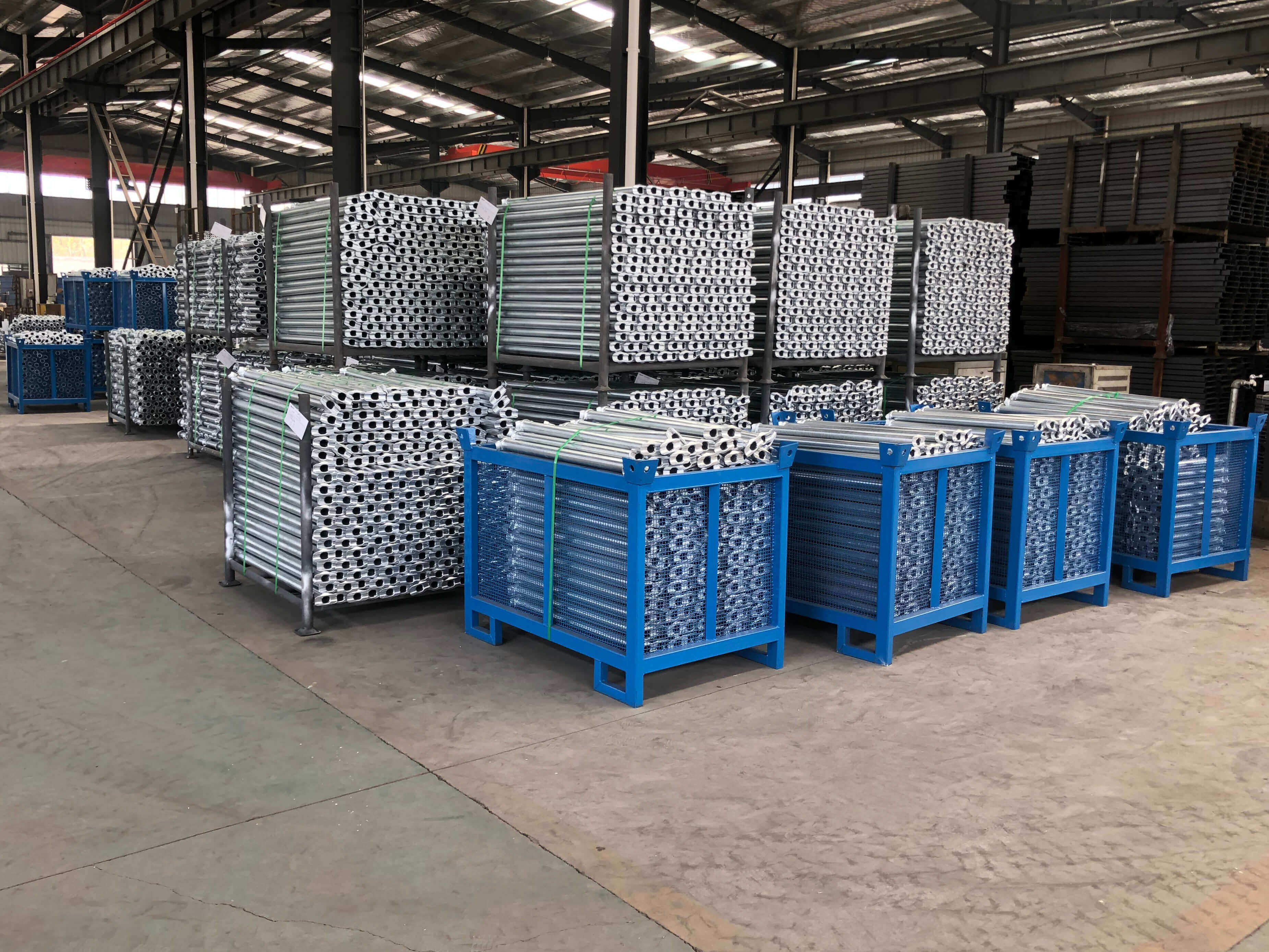

Système d"échafaudage à la bouche en vrac

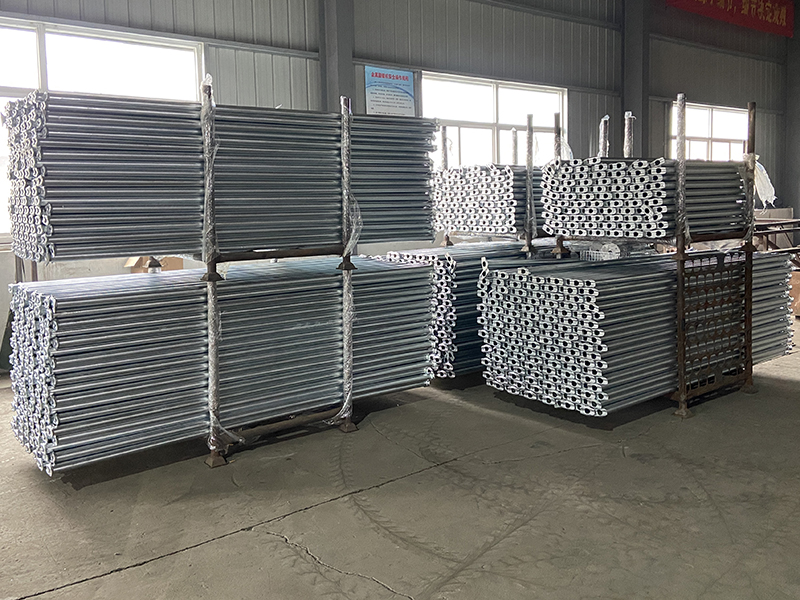

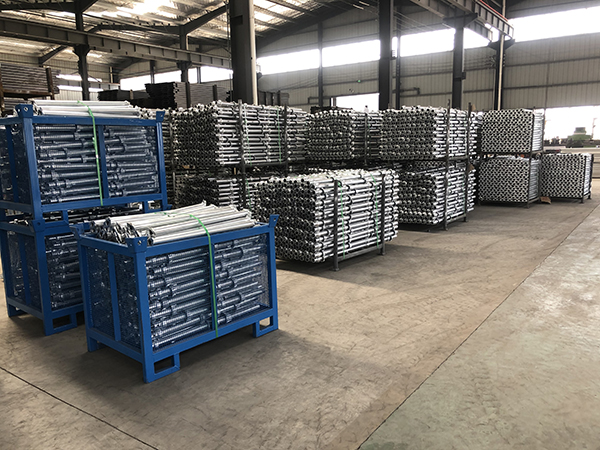

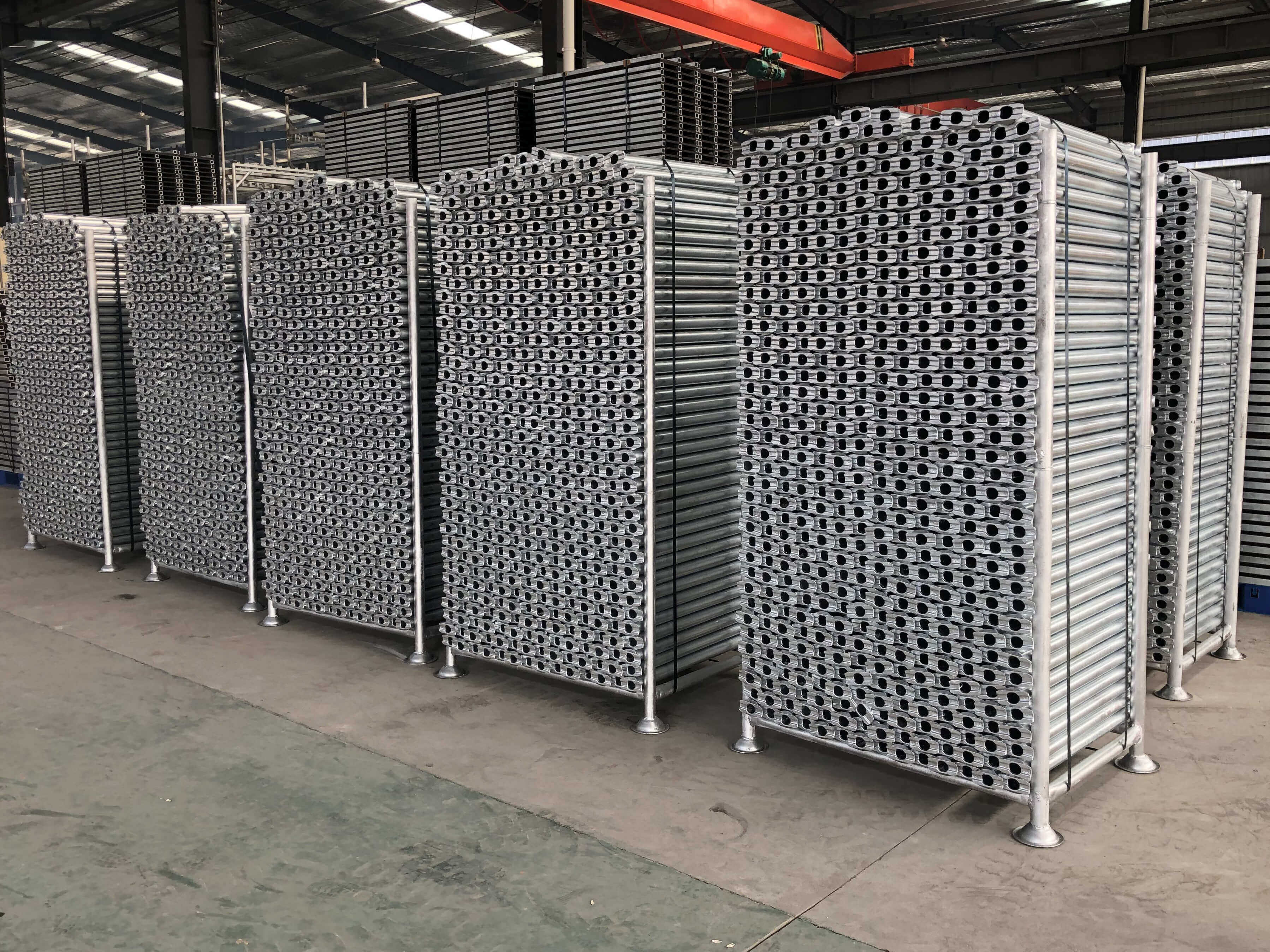

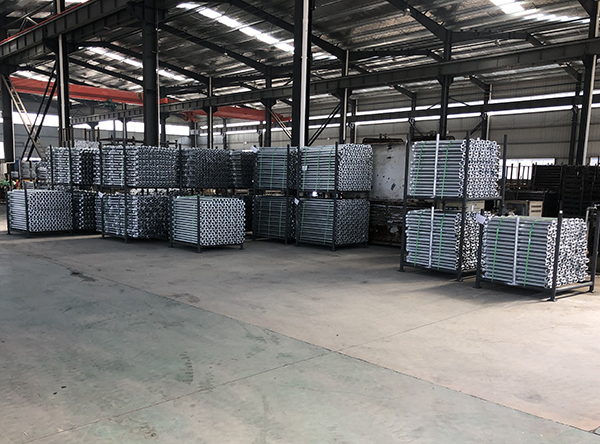

Système Cuplock en vrac

Qu'est-ce que l'échafaudage à la gueule

Cuplock Scaffolding est un système d'échafaudage qui utilise la « coupe » et la « lame » pour verrouiller le vertical/standard et l'horizontal/le rebord ensemble, et verrouiller les lames en tournant la coupelle. Ce système d'échafaudage Cuplock n'utilise aucun écrou, boulon ou cale. Le point de nœud du système d'échafaudage de Cuplock est révolutionnaire et le rend plus rapide et plus facile que tout autre système d'échafaudage.

Pourquoi choisir Cuplock?

La structure commune du système d'échafaudage Cuplock est raisonnable, un processus de production simple, une opération facile, une large gamme d'utilisation, par rapport aux échafaudages traditionnels, le système Cuplock présente les caractéristiques remarquables suivantes :

Caractéristiques de la bouchette	Détails
Facile à supporter	Pas d'écrou et de boulon ou de coin, verrouillez simplement la lame dans la tasse à chaque nœud de la norme.
Échantillon	Rapide et simple à ériger avec seulement quatre attaches de composants.
Poids léger	Fabriqué en acier de haute qualité de 3,2 mm d'épaisseur, le système Cuplock est 20 % plus léger qu'un tube d'échafaudage standard de 4 mm d'épaisseur.
Économique	Système Cuplock avec seulement trois composants principaux.
Rapide	30% -50% plus rapide que l'échafaudage traditionnel.
Durable	Galvanisé à hot-dip offre une longue durée de vie à faible entretien.
Polyvalent	Avec des intervalles de tasse de 500 mm sur les verticaux, le système d'échafaudage à cule est une façade extrêmement polyvalente, des structures étouffantes, une circulaire, des cages à oiseaux, des escaliers, des tours mobiles et etc.
Flexible	Bays de 0,6 m à 3,0 m à l'aide de planches ou de lattes.

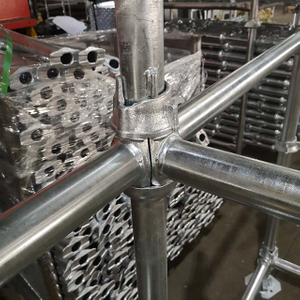

Procédure de verrouillage de tasse:

Voici ci-dessous des images montrant comment installer le système Cuplock :

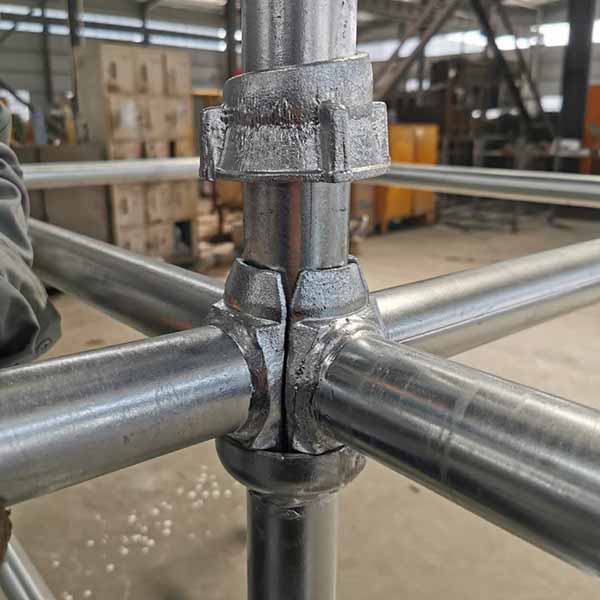

Étapes d"installation d"échafaudage à cuplock

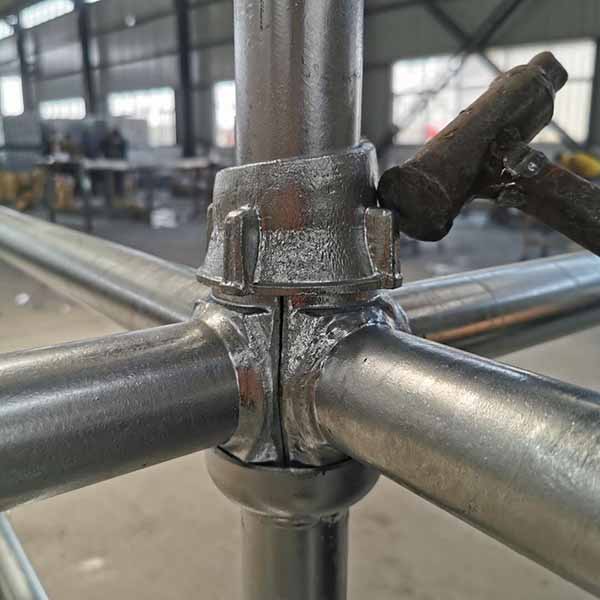

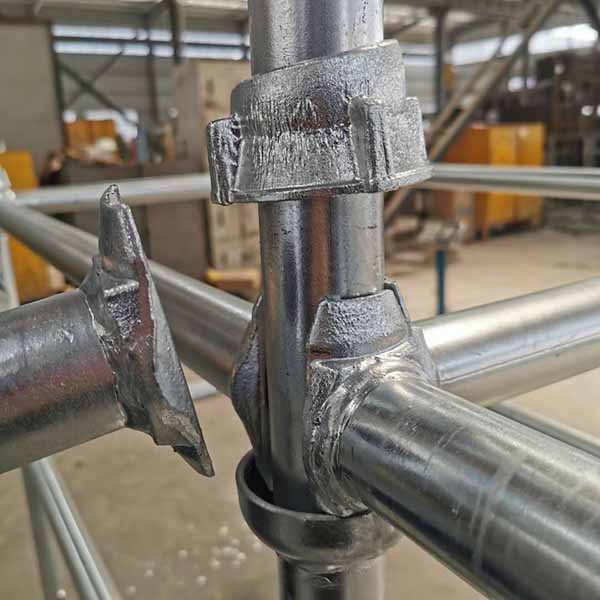

1 、 Localisez la lame de grand livre dans la tasse inférieure

2 、 Faites glisser la tasse supérieure en bas de la norme et tournez

3 、 Serrer avec un coup de marteau

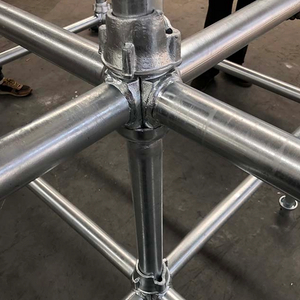

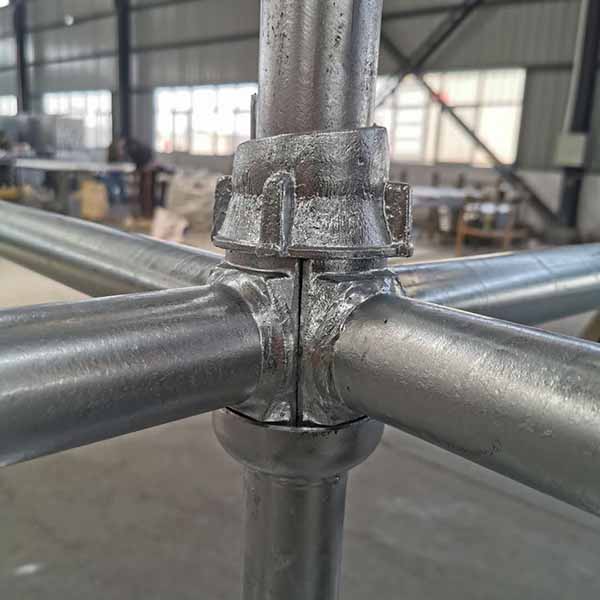

4 、 Un point de nœud d'un cuplock est terminé

Système d"échafaudage à cuplock

EK Scaffolding propose une gamme de systèmes d'échafaudage Cuplock de haute qualité aux clients ayant des besoins. Toute la gamme Cuplock System est parfaitement fabriquée à partir de matières premières de haute qualité, dans le respect des normes de qualité internationales. De plus, le fabricant d'EK Scaffolding peut fournir une variété de spécifications pour ces produits, afin de répondre aux différentes exigences des clients. Notre gamme de produits comprend Cuplock vertical/standard, Cuplock Ledger/Horizontal, Cuplock Transom, Cuplock Hop-Up Bracket et Cuplock accessoires, etc.

Les pièces des systèmes Core Cuplock fabriquées par les échafaudages EK sont les suivantes :

Échafaudage à cuplock Associé standard / vertical

Standard robuste / vertical

Ces standards Cuplock sont utilisés conjointement avec des robinets intégrés, de 150 mm de long, fournis en haut de chacun pour réaliser des connexions verticales. Les tourillons sont percés pour recevoir des goupilles de verrouillage, lorsqu'il est nécessaire de résister à des forces de traction mineures entre les éléments standards.

Cuplock à robinet standard / vertical Tube en acier: 48,3 * 3,2 mm
Code	Article	Longueur		Poids
EK-CLS001	Norme de robinet de Cuplock	0,5 m	1'8 '	3,40 kg	7,50 lbs
EK-CLS002	Norme de robinet de Cuplock	1,0 m	3'3 '	6,10 kg	13,45 lbs
EK-CLS003	Norme de robinet de Cuplock	1,5 m	4'11 '	8,72 kg	19,22 livres
EK-CLS004	Norme de robinet de Cuplock	2,0 m	6'6 '	11,34 kg	25h00 lbs
EK-CLS005	Norme de robinet de Cuplock	2,5 m	8'2 '	13,95 kg	30,75 lbs
EK-CLS006	Norme de robinet de Cuplock	3,0 m	9'10 '	16,57 kg	36,53 lbs
Les spécifications peuvent être personnalisées en fonction des exigences.

Standard sans robinet / vertical

Ces normes n'ont pas de robinet, cette combinaison de composants s'adressera à toutes les hauteurs de soffit étendues, mais pour des hauteurs inférieures, la conception sans spigot permet d'insertion de prises avec divers composants de tête pour répondre aux exigences d'applications de support différentes telles que les systèmes de support ou de classement de faisceau en aluminium .

Cuplock sans robinet standard / vertical Tube en acier: 48,3 * 3,2 mm
Code	Article	Longueur		Poids
EK-CLS007	Norme sans Cuplock Spigotless	0,8 m	2'7 '	4,56 kg	10.05 Lbs
EK-CLS008	Norme sans Cuplock Spigotless	1,3 m	4'3 '	7,18 kg	15.83 Lbs
EK-CLS009	Norme sans Cuplock Spigotless	1,8 m	6 '	9,79 kg	21.58 Lbs
EK-CLS010	Norme sans Cuplock Spigotless	2,3 m	7'6 '	12.41 kg	27.36 Lbs
EK-CLS011	Norme sans Cuplock Spigotless	3,0 m	9'9 ''	15,70 kg	34,61 lbs
Les spécifications peuvent être personnalisées en fonction des exigences.

Échafaudage à cuplock Spigotless standard / vertical

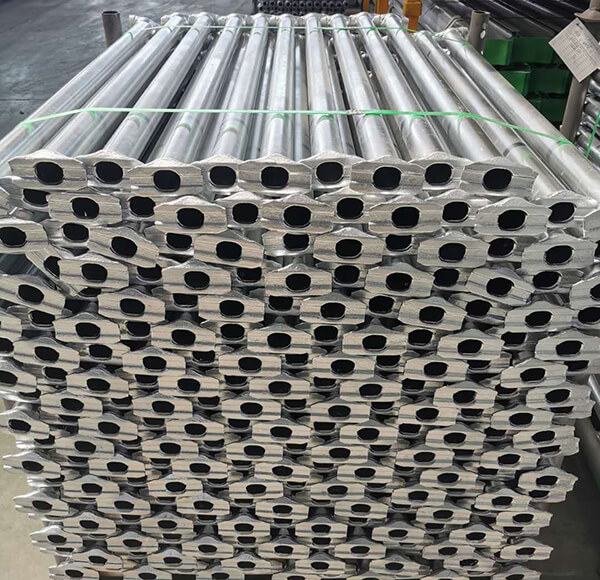

Grand livre à la bouche / horizontal

Les livres de Cuplock sont fabriqués à partir d' de 48,3 * 3,0 mm un tube d'échafaudage avec des extrémités de lame en acier forgé qui se trouvent dans des tasses inférieures des normes et sont verrouillées en place par les tasses supérieures correspondantes. Les livres sont disponibles en différentes longueurs pour fournir la spécification de la grille souhaitée pour le système d'échafaudage ou de coffrage.

Grand livre à la bouche / horizontal Tube en acier: 48,3 * 3,0 mm
Code	Article	Longueur		Poids
EK-CLL001	Grand livre	0,6 m	2 '	2,35 kg	5,18 lbs
EK-CLL002	Grand livre	1,0 m	3'3 '	3,75 kg	8,27 livres
EK-CLL003	Grand livre	1,5 m	4'11 '	5,47 kg	12.06 Lbs
EK-CLL004	Grand livre	2,0 m	6'6 '	7,21 kg	15,90 livres
EK-CLL005	Grand livre	2,5 m	8'2 '	8,93 kg	19,69 livres
Les spécifications peuvent être personnalisées en fonction des exigences.

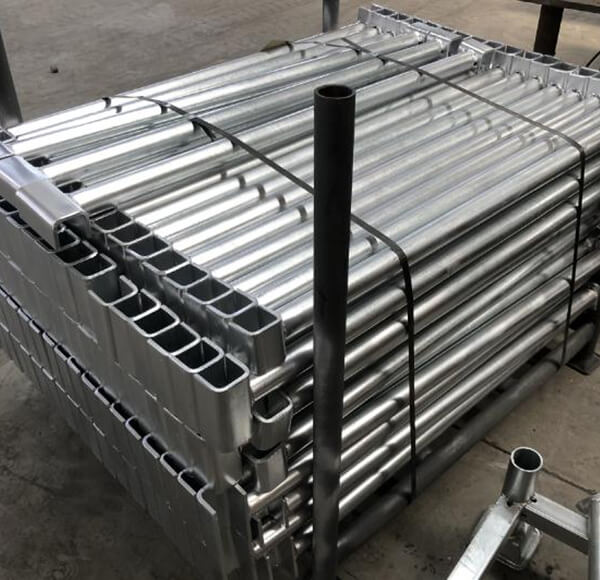

Transom

Les transoms à cuplock sont fabriqués à partir de 48,3 * tube d'échafaudage de 3,2 mm et conçus pour fournir un support intermédiaire pour les planches de marche d'échafaudage standard en couvrant entre les livres intérieurs et extérieurs.

Transom Tube en acier: 48,3 * 3,2 mm
Code	Article	Longueur		Poids
EK-CLT001	Transom	0,56 m	1'10 ''	3,79 kg	8,36 livres
EK-CLT002	Transom	0,80 m	2'7 '	4,67 kg	10,30 lbs
EK-CLT003	Transom	1,30 m	4'3 '	6,50 kg	14,33 livres
EK-CLT004	Transom	1,80 m	6 '	8,33 kg	18,36 livres
Les spécifications peuvent être personnalisées en fonction des exigences.

Couploc / diagonale

Les accolades à cule sont fabriquées à partir de 48,3 * tube d'échafaudage de 3,2 mm et chaque attelle a deux extrémités de lame pivotante. Leur fonction est de fournir un contreventement transversal et longitudinal aux structures d'échafaudage.

Couploc / diagonale Tube en acier: 48,3 * 3,2 mm
Code	Article	Longueur		Poids
EK-CLB001	Accolade	1,5 * 1,8 m	4'11 '' * 6 '	8,70 kg	19.18 lbs
EK-CLB002	Accolade	1,8 * 2,0 m	6 '* 6'6' '	9,80 kg	21,60 lbs
EK-CLB003	Accolade	1,5 * 2,5 m	4'11 '* 8'2 ''	10,70 kg	23,59 livres
EK-CLB004	Accolade	2,0 * 2,5 m	6'6 '* 8'2 ''	11,50 kg	25,35 lbs
EK-CLB005	Accolade	2.0 * 3,0m	6'6 '' * 9'10 ''	13h00 kg	28,66 lbs
Les spécifications peuvent être personnalisées en fonction des exigences.

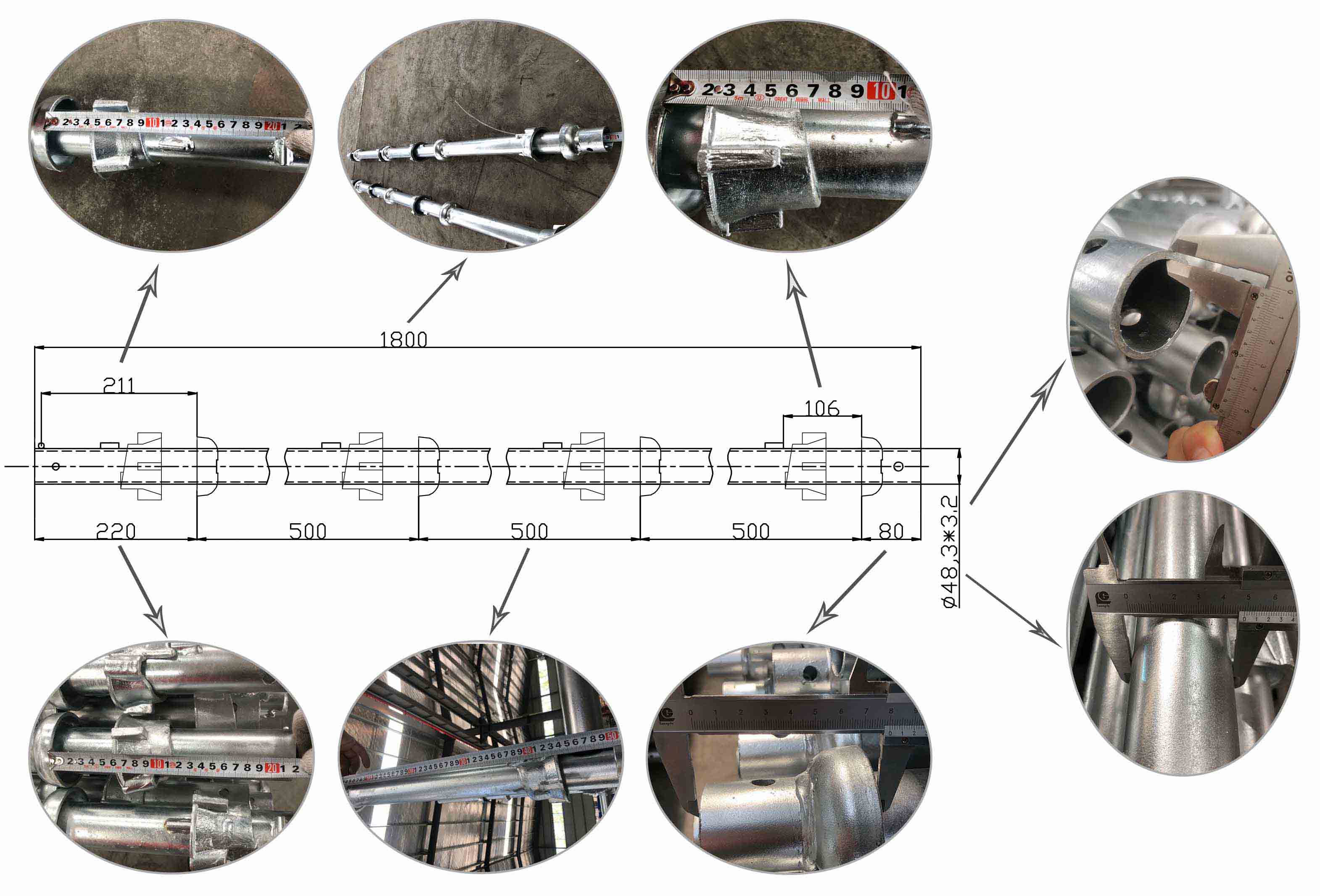

Inspection du système EK Cuplock

Le QC professionnel d'EK Scaffolding effectuera des mesures détaillées basées sur les dessins confirmés avec les clients après la sortie des produits en bouchons d'échafaudage, afin de s'assurer que la taille des produits d'échafaudage à uplock répond aux exigences des clients.

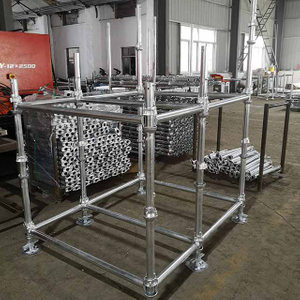

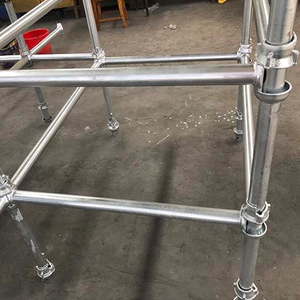

EK Cuplock Scaffolding Installation Test

Échafaudage EK - Avant l'emballage du produit Cuplock, le personnel d'inspection de la qualité professionnelle extrait au hasard des composants du système d'échafaudage Cuplock à partir des produits achetés par les clients pour l'installation et les tests, afin de vérifier si le produit peut être utilisé normalement.

EK Cuplock Scaffolding Installation Test

Catalogue d'échafaudage à cuplock

Voici le catalogue du système d'échafaudage Ek Cuplock. Vous pouvez voir tous nos produits diagonaux, grand livre et produits standard ici.

Si vous pensez que le catalogue d'échafaudage Cuplock ne peut pas vous satisfaire, nous avons également des fichiers à télécharger.

nom	télécharger
Catalogue du système d'échafaudage EK Cuplock.pdf	télécharger

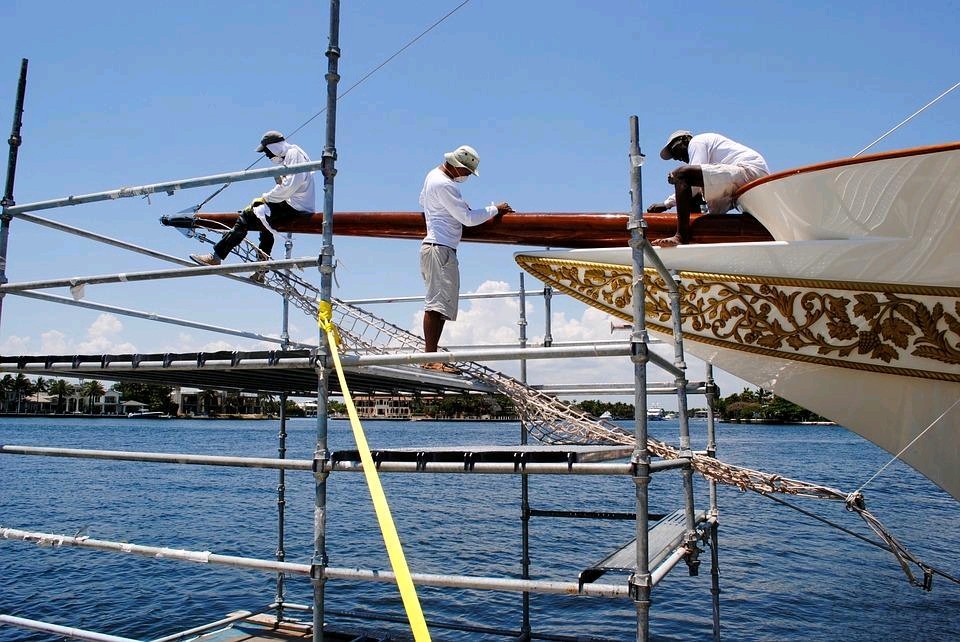

Projets de système d'échafaudage à la gueule

La polyvalence et le large éventail de cuplock en font un système idéal pour presque toutes les situations. Du simple projet de construction résidentiel aux
structures d'accès et de soutien les plus complexes, il peut suivre les courbes et les contours complexes et convient également à de nombreuses situations d'entretien industrielles.

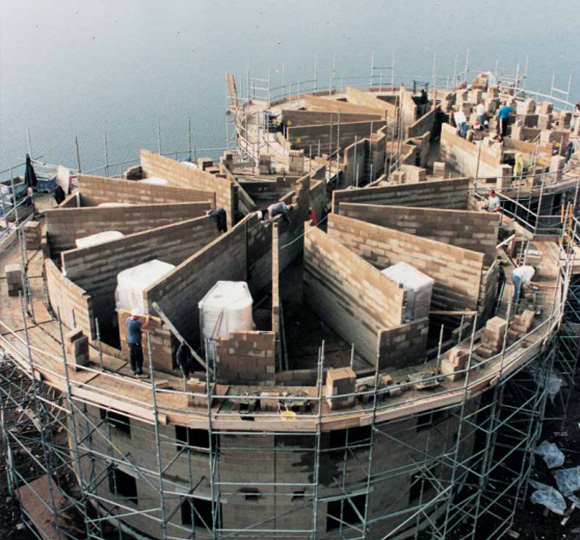

Cuplock pour les structures courbes

Le système d'échafaudage Cuplock est capable de permettre aux longerons/horizontaux de se verrouiller dans les standards/verticaux sous n'importe quel angle. En raison des tailles variables du système Cuplock, les structures incurvées peuvent être facilement et bien réalisées.

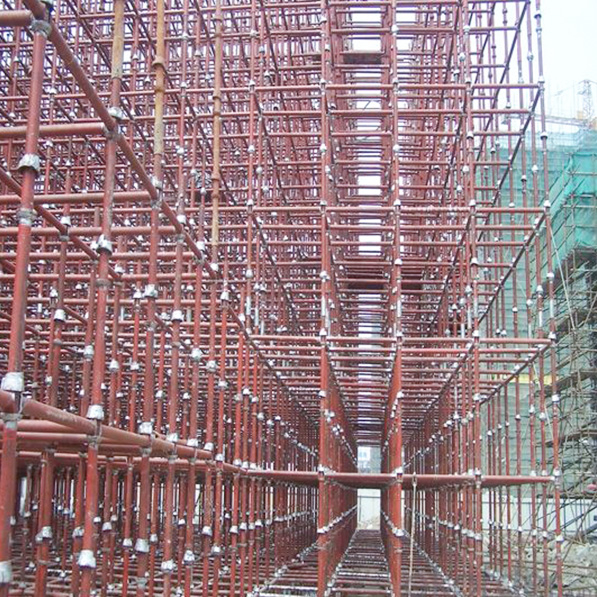

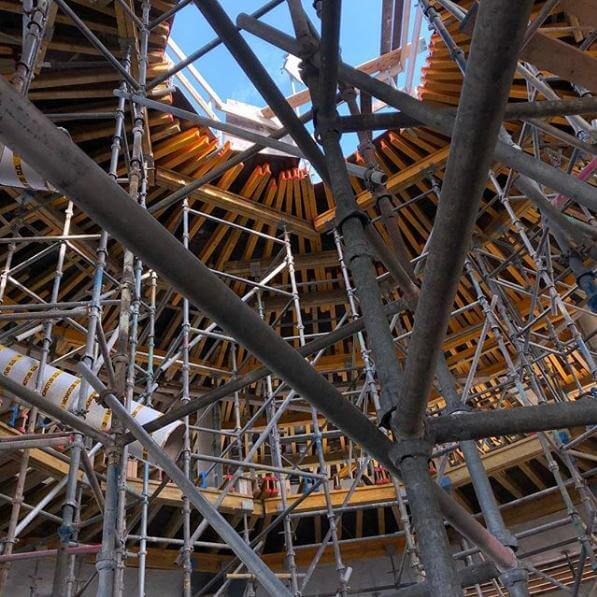

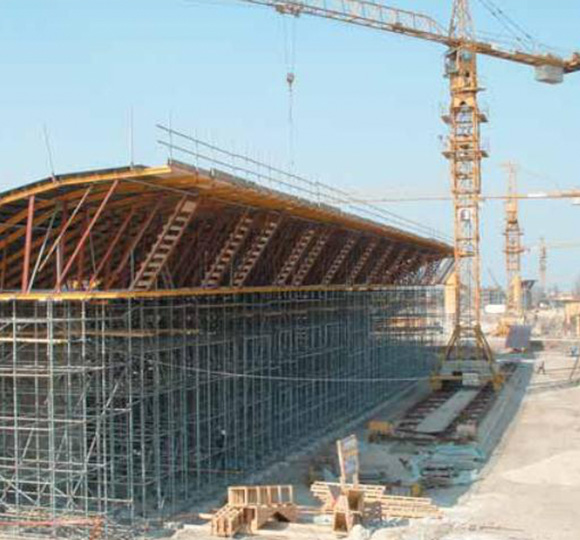

Cuplock pour les structures de soutien

Le système d'échafaudage à cuplock est largement utilisé pour créer des structures de support d'échafaudage. La capacité de chargement de charge de stricte de ce système d'uplock est très élevée. Et la gamme de composants permet au système de répondre pratiquement et de prendre en charge les applications.

Cuplock pour les tours d"escalier

La tour d'escalier de Cuplock intègre des composants d'escalier spéciaux dans la tour de couillère traditionnelle pour créer une solution d'accès sûre et conviviale et est rapide et facile à installer.
