Fournisseur exceptionnel d"échafaudage Ringlock

Nanjing Ek Metalwork Co., Ltd. est le principal fournisseur de matériaux d'échafaudage Ringlock. Avec un contrôle de qualité strict, nous avons servi plus de 100 clients dans le monde pendant plus de 10 ans, fournissant des composants d'échafaudage de haute qualité pour des projets allant du résidentiel, industriel à la publicité.

Une gamme complète de composants et d'accessoires associés est disponible pour répondre aux besoins de chaque projet et application. Les composants du système d'échafaudage Ringlock sont pré-conçus avec des connexions intégrées à haute résistance qui simplifient l'assemblage et réduisent le travail. Toutes les pièces du système Ringlock sont fabriquées selon des normes de haute qualité en utilisant de l'acier de haute qualité.

Quels que soient les composants réguliers ou personnalisés que vous recherchez, vous trouverez la meilleure solution pour vos besoins.

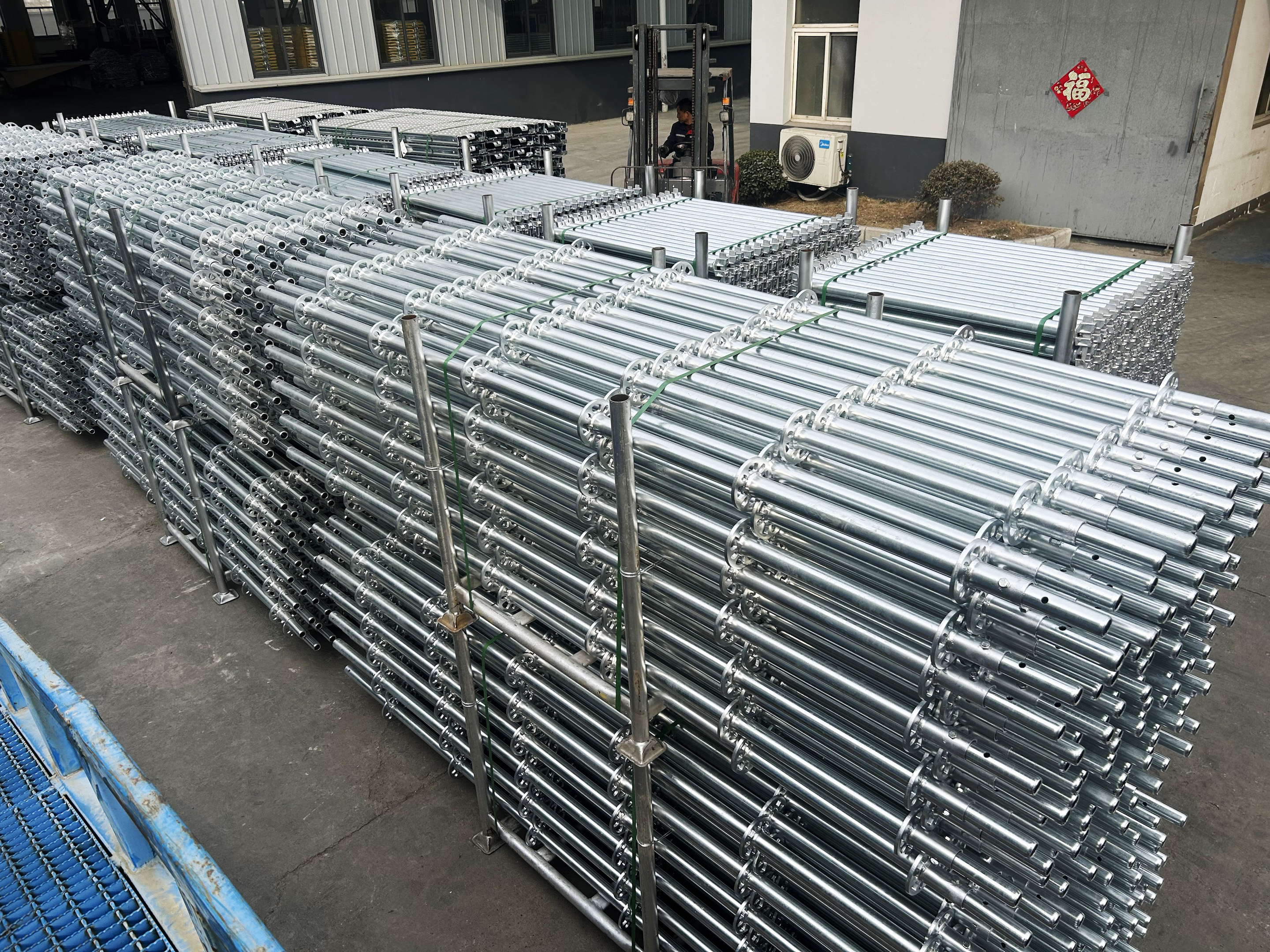

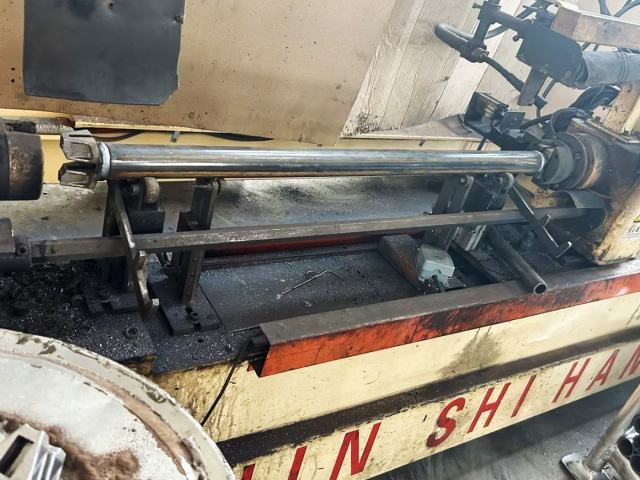

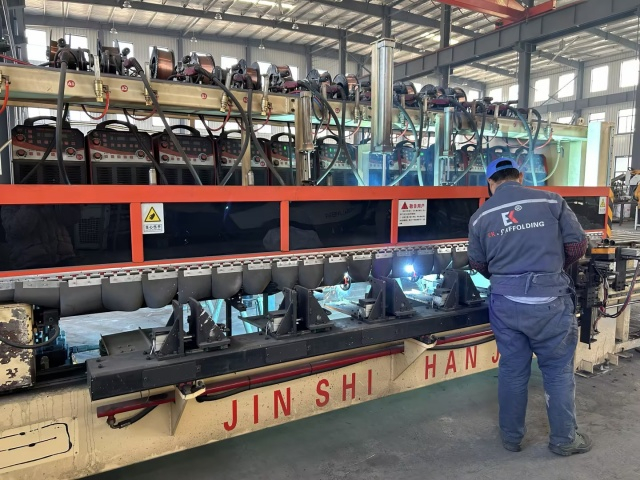

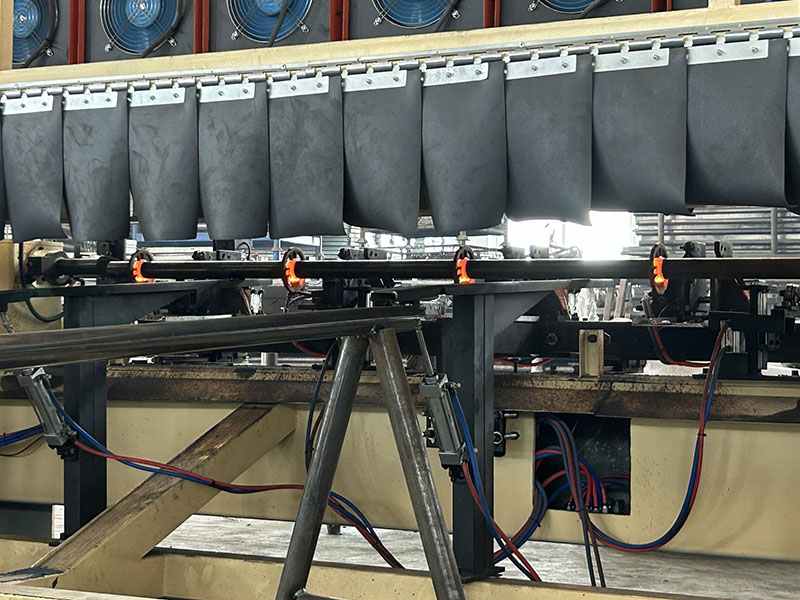

Soudage automatique de l"échafaudage Ringlock

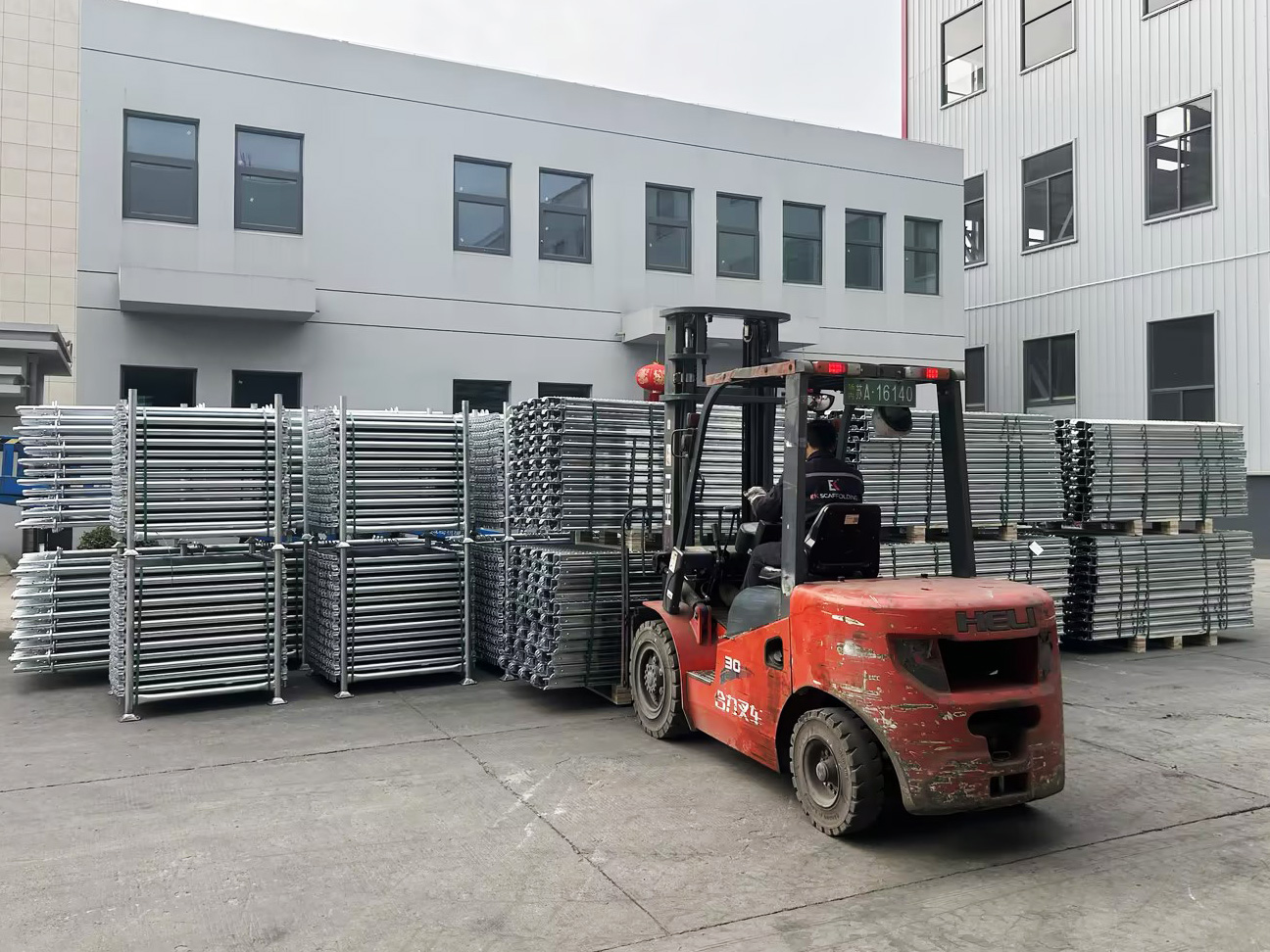

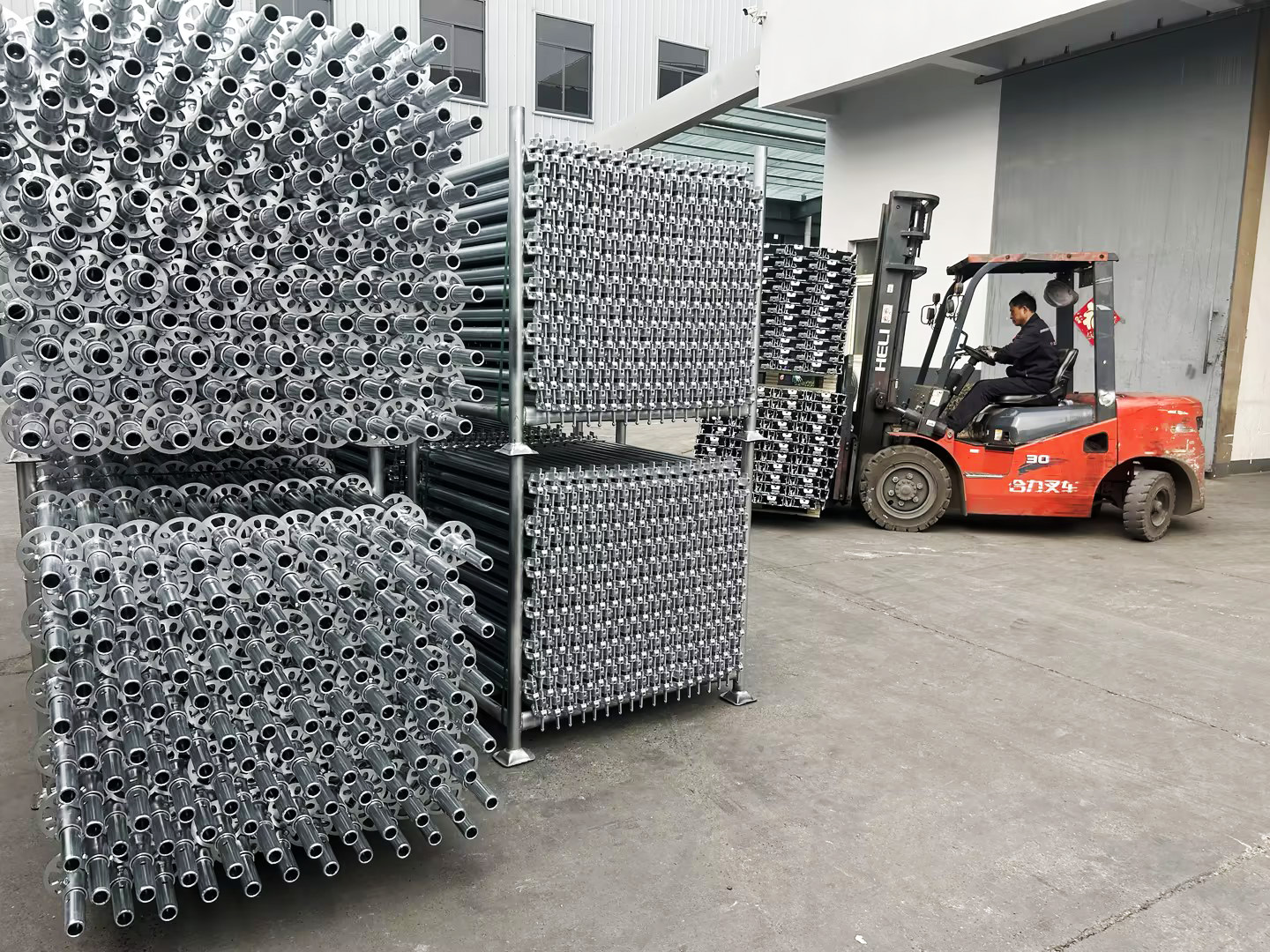

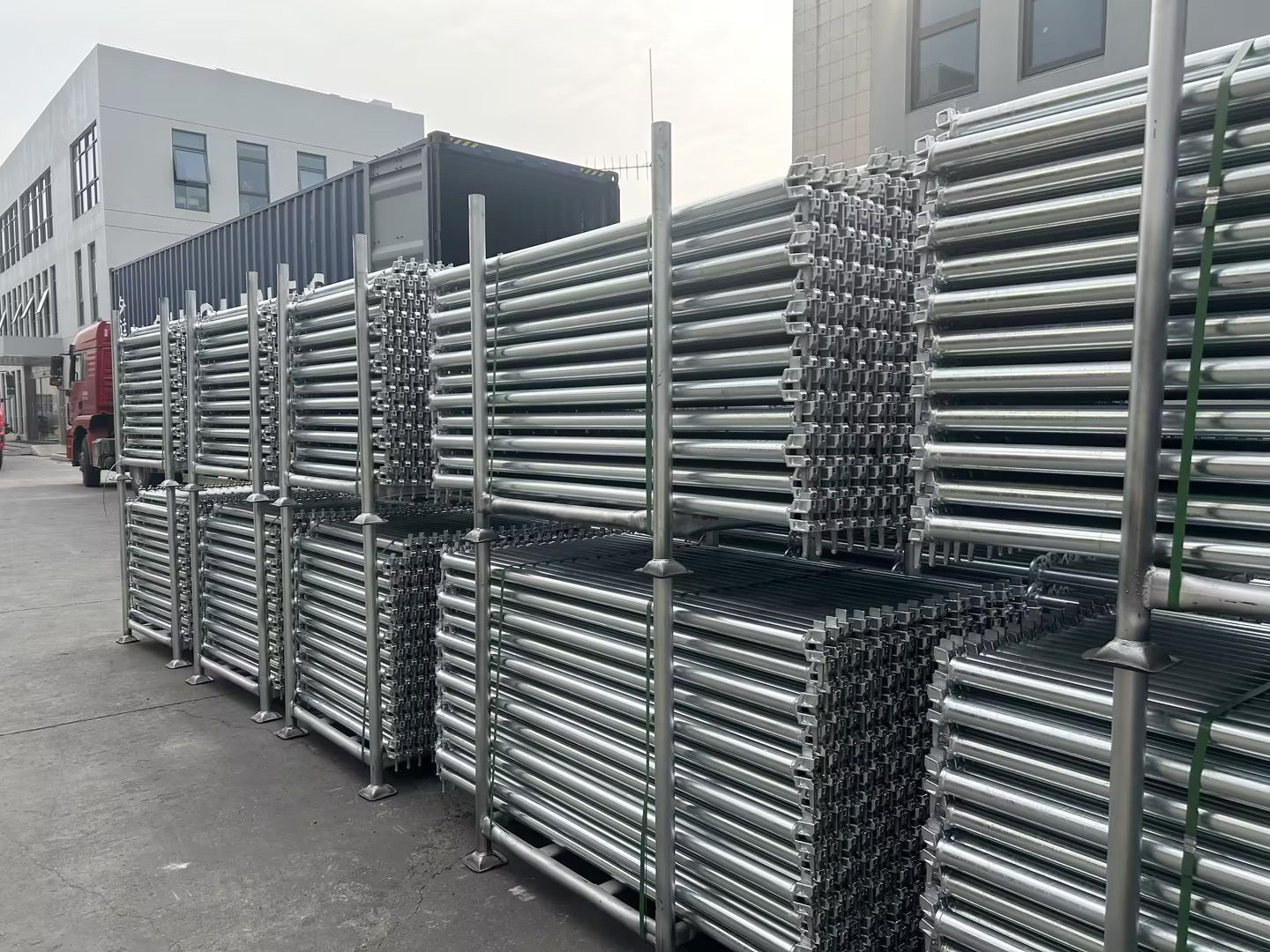

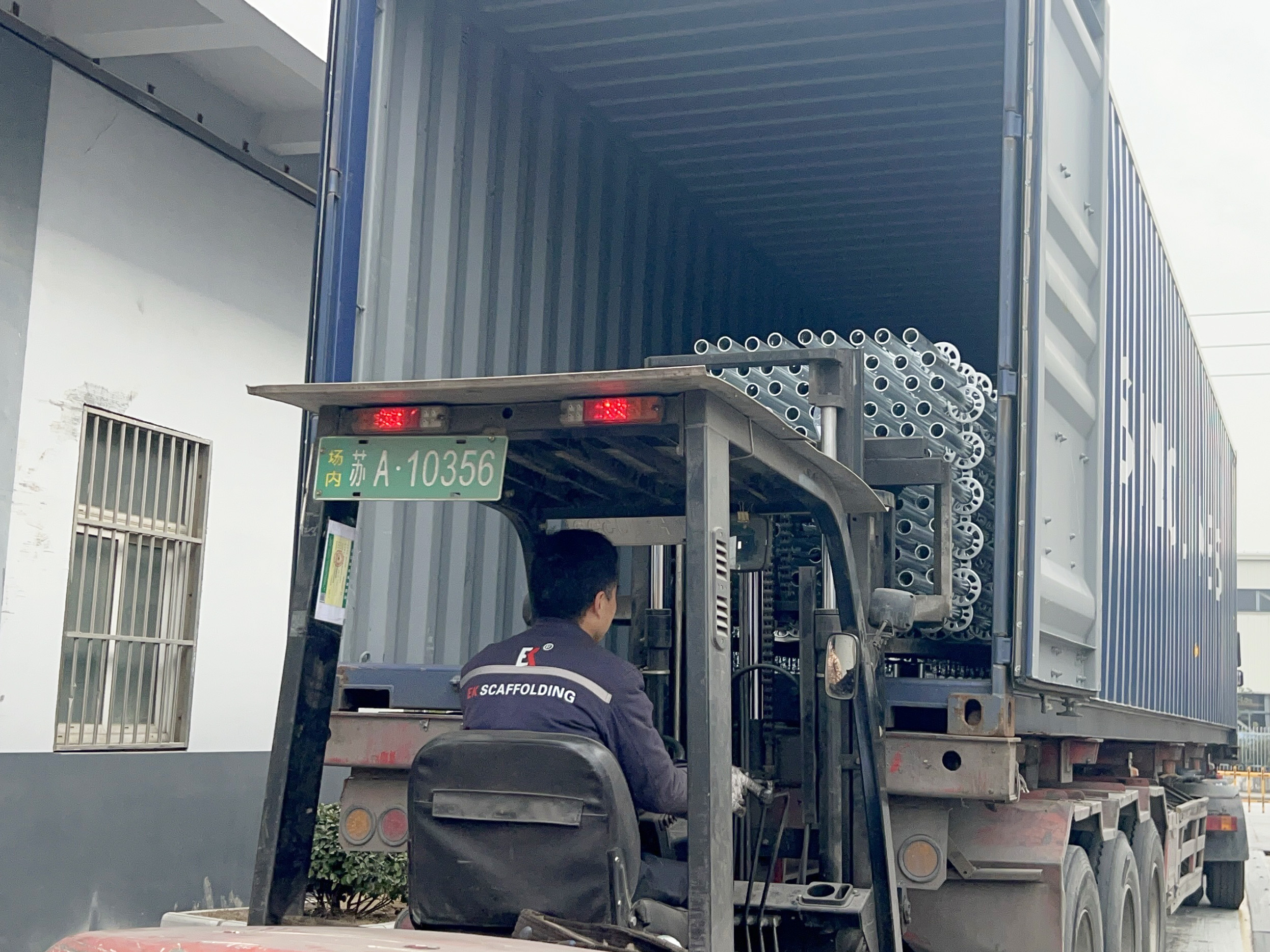

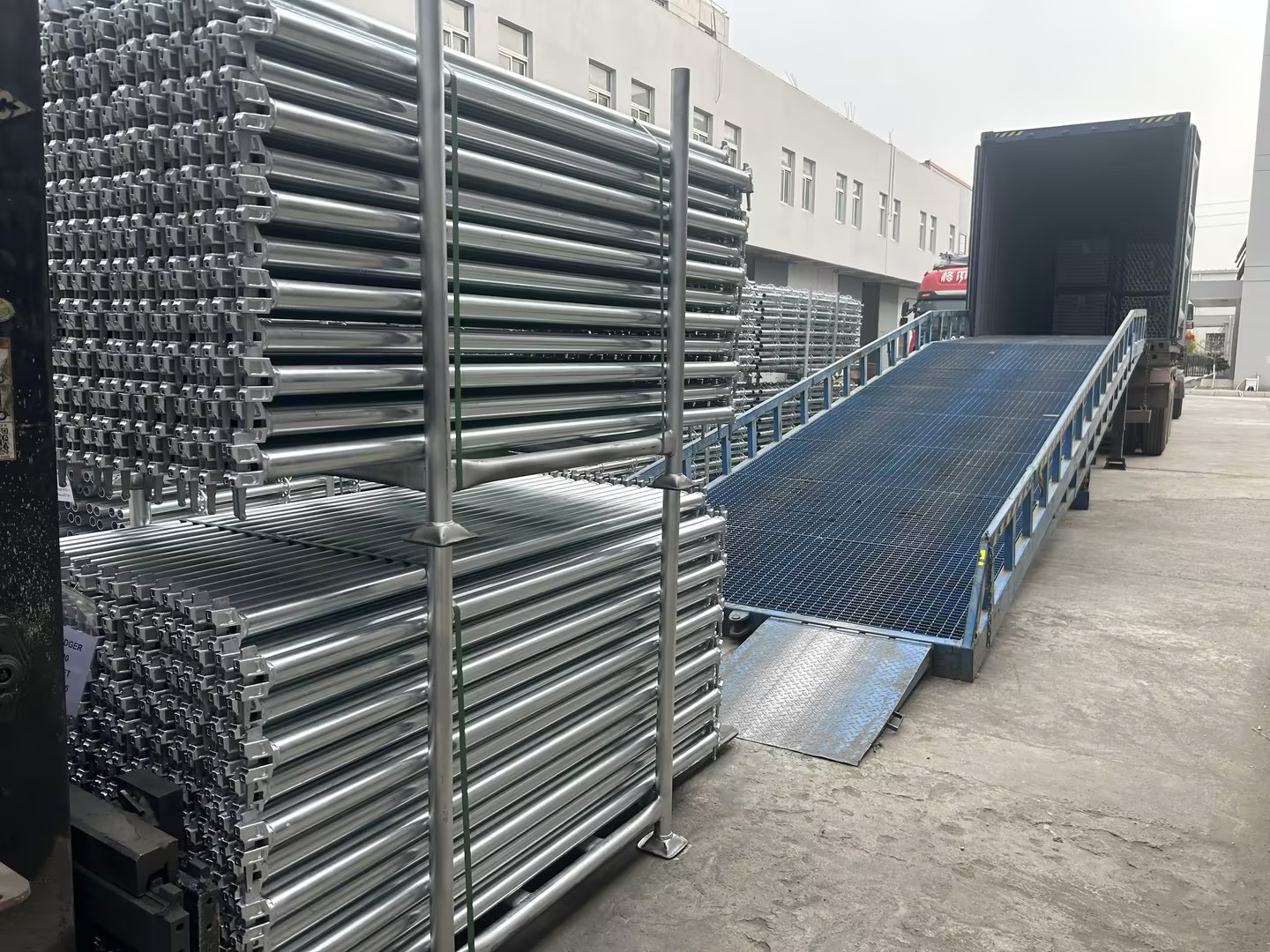

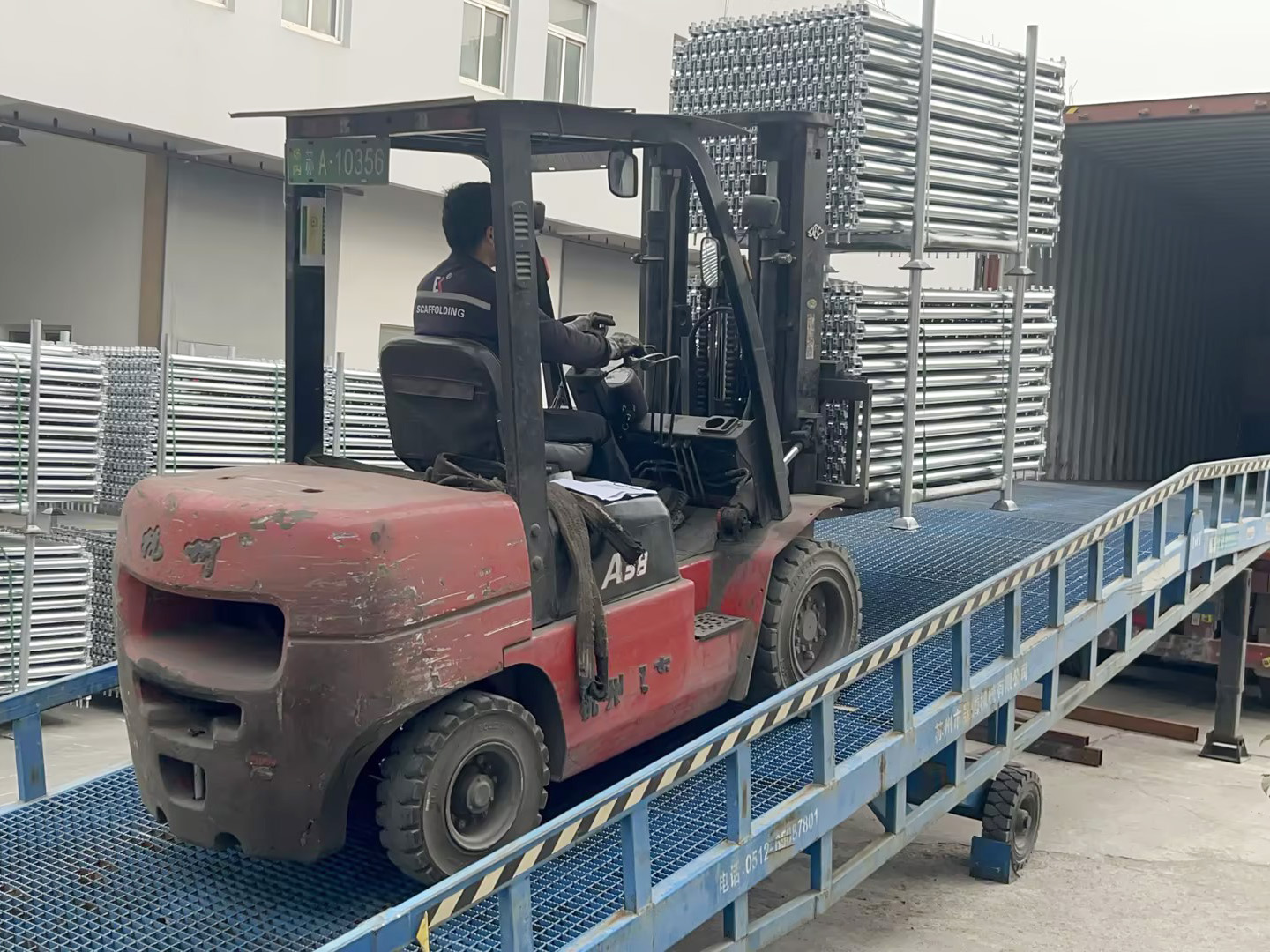

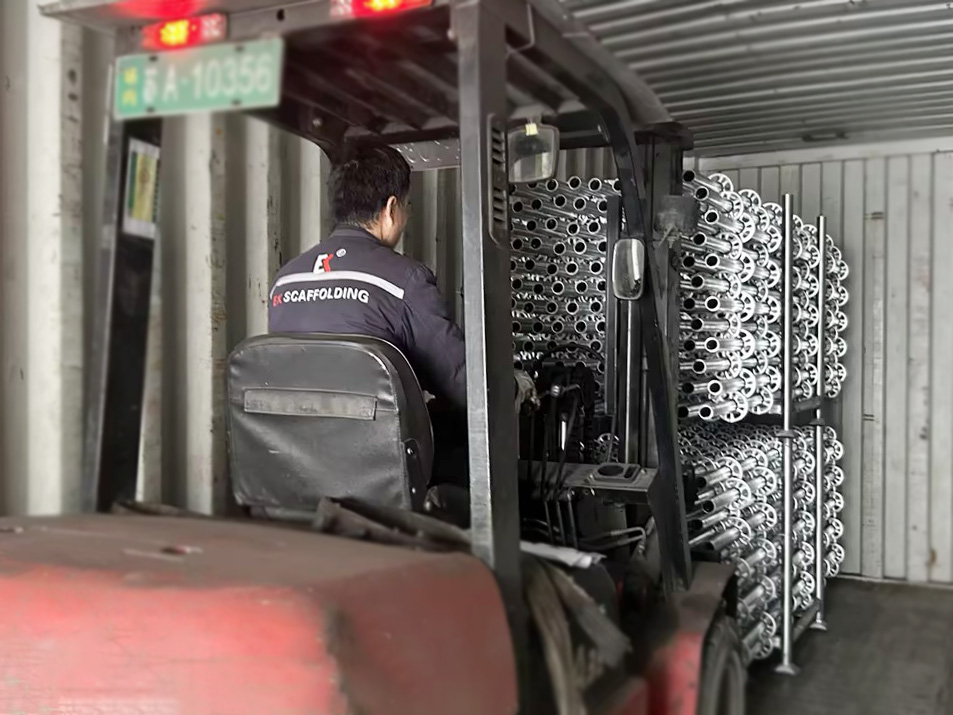

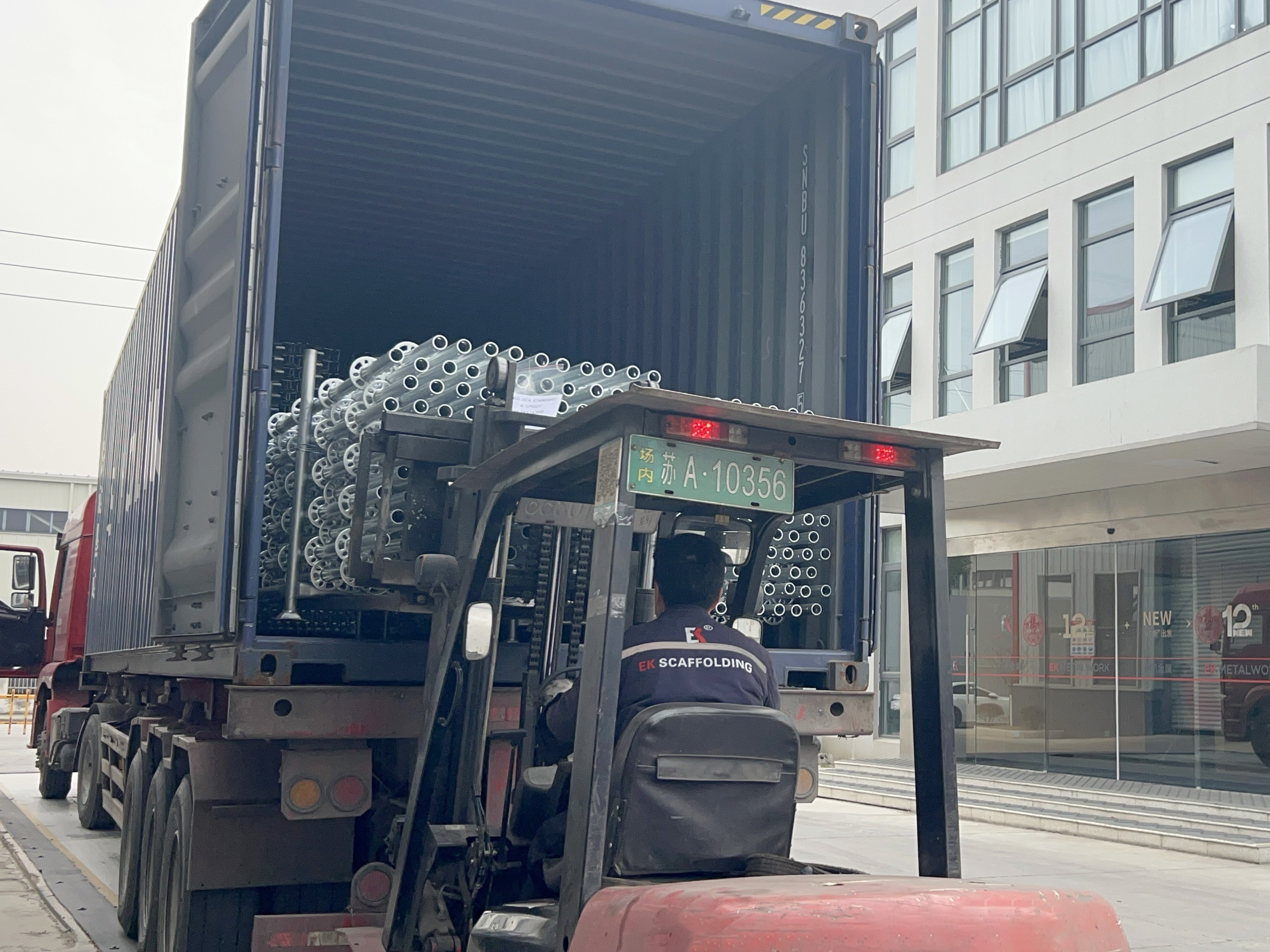

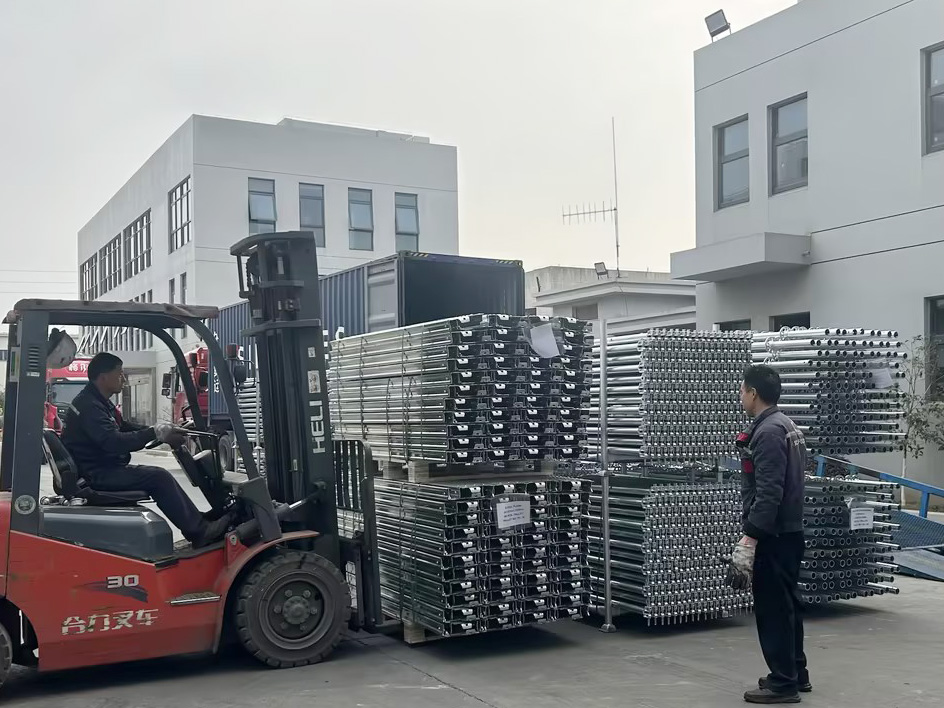

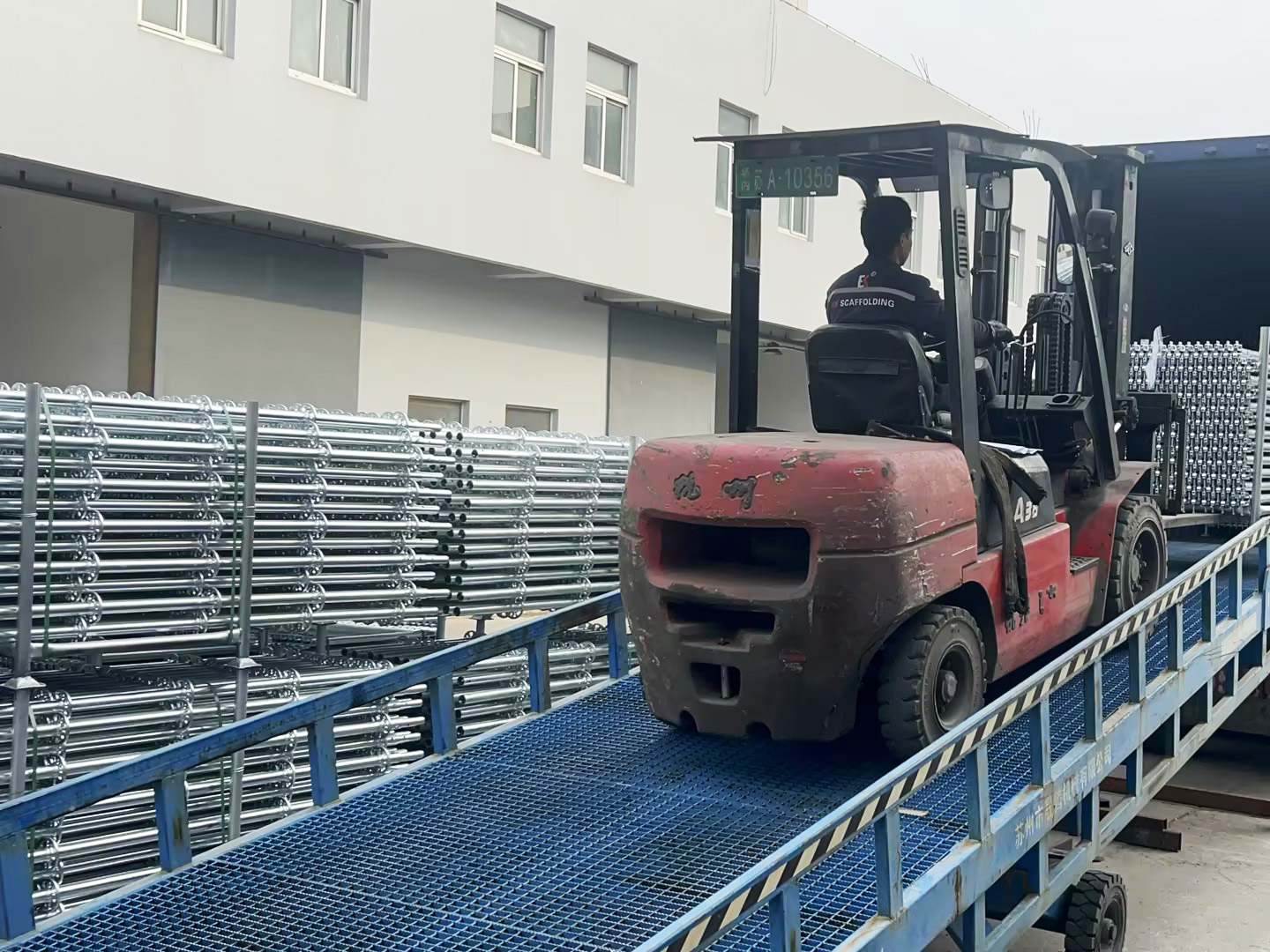

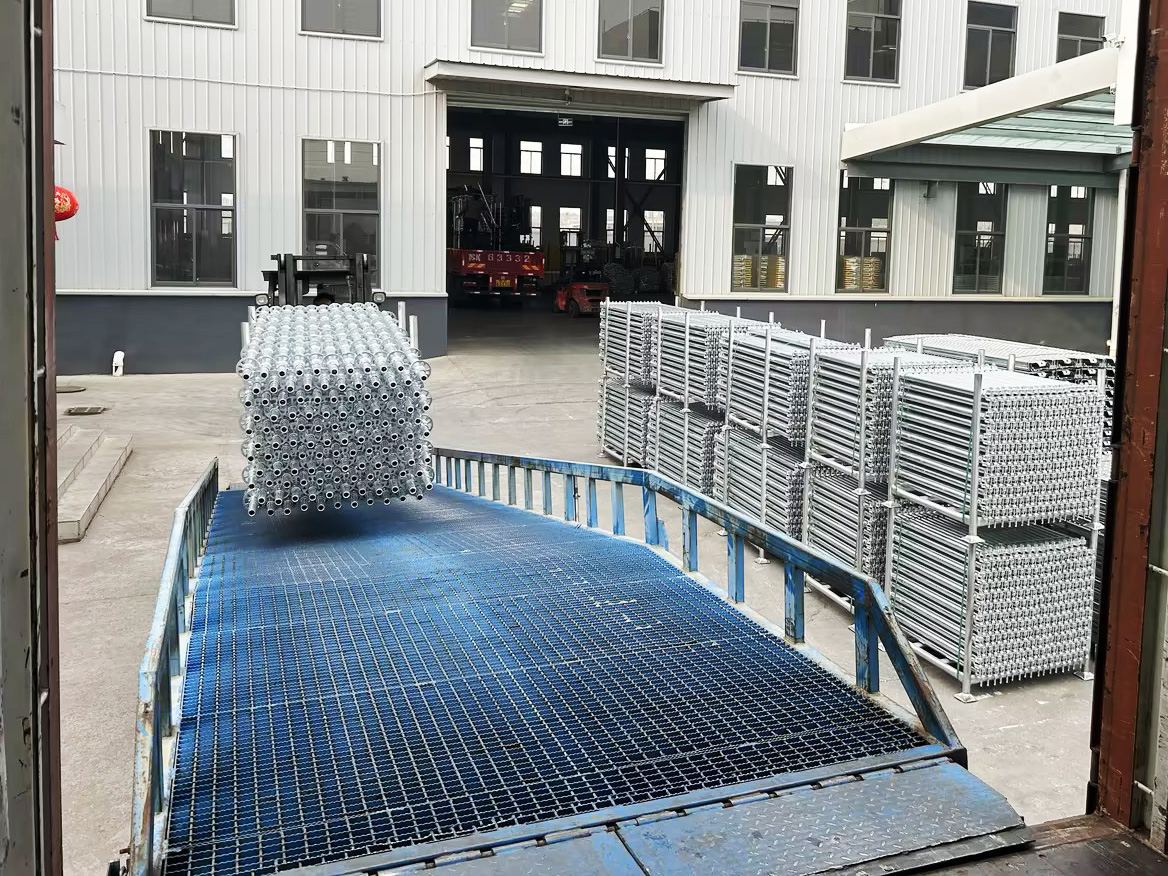

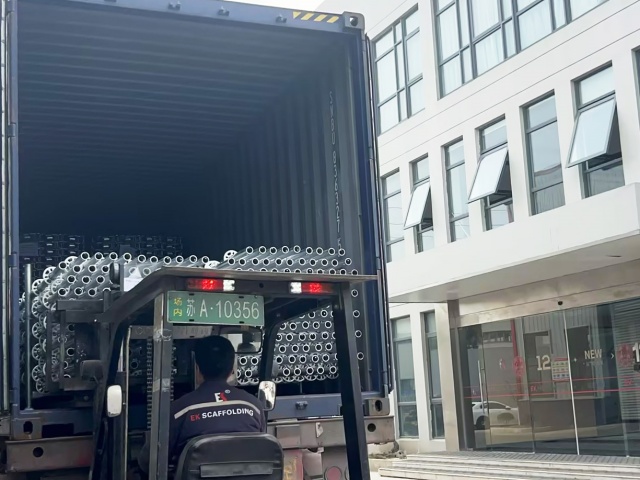

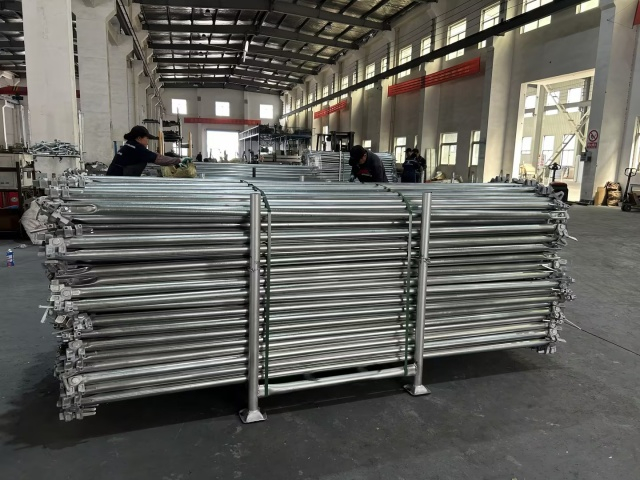

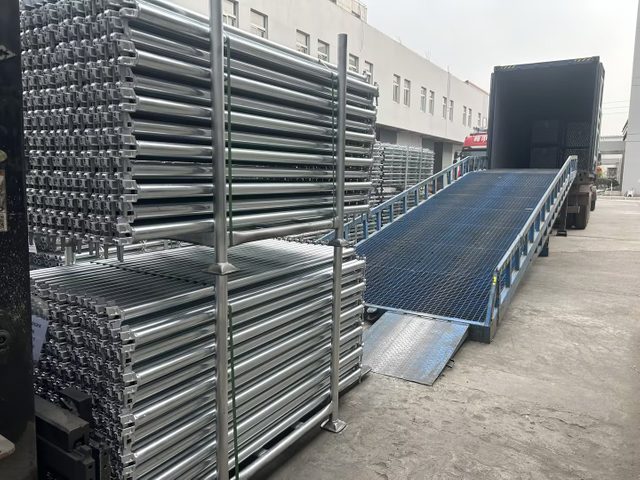

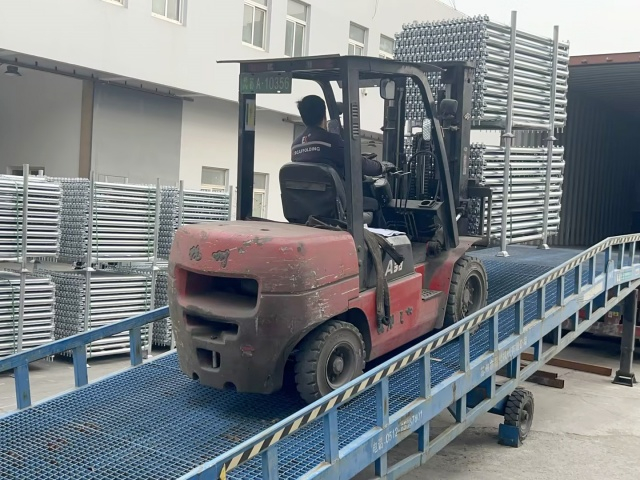

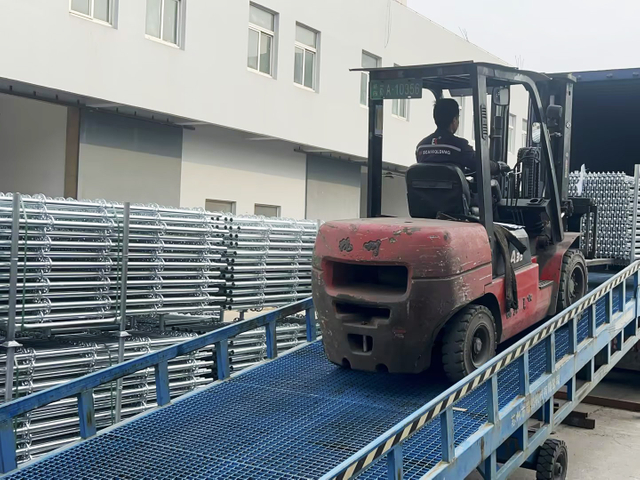

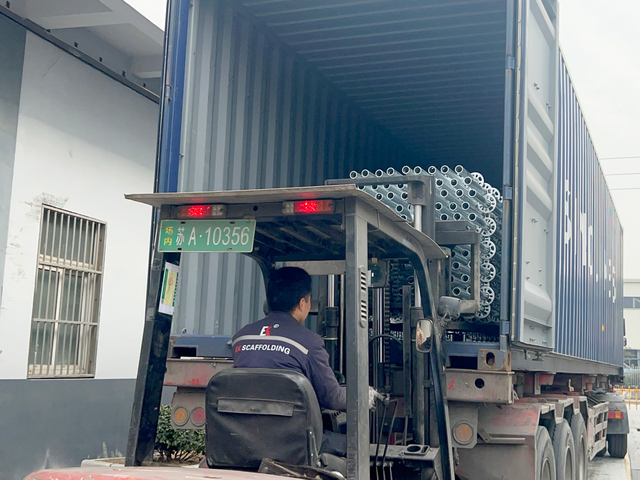

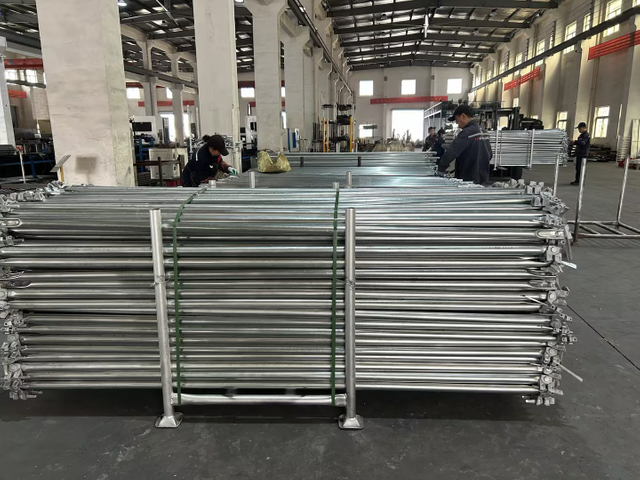

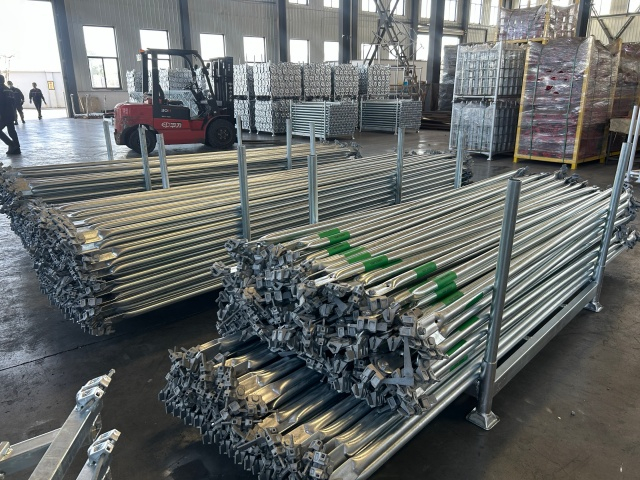

Livraison de systèmes Ringlock et d"autres composants

Qu"est-ce que l"échafaudage Ringlock ?

Le système d'échafaudage Ringlock est l'un des types de systèmes d'échafaudage les plus populaires au monde, également appelé échafaudage Ring Lock, échafaudage Disc Lock ou échafaudage polyvalent. En tant que système d'échafaudage modulaire, il est extrêmement polyvalent, très économique, plus pratique et plus rapide à utiliser.

Matériel et normes d’échafaudage Ringlock

Le système d'échafaudage Ringlock est entièrement conforme à diverses normes de sécurité en matière d'échafaudages, notamment EN 12810, CSA, ANSI/OSHA et AS/NZS 1576.

Le système d'échafaudage Ringlock a été largement adopté dans le monde entier. Il s'agit d'un système d'échafaudage hautement sécurisé, dont les performances de sécurité respectent ou dépassent les normes de sécurité universellement reconnues telles que EN 12810, CSA, ANSI/OSHA et AS/NZS 1576.

Article	Caractéristiques
Normes applicables	EN 12810-1 / EN 12811-1 ANSI/SSFI SC100-5/05 AS/NZS 1576
Qualité du matériau	Q355B / S355JR (Normes verticales) Q235B / S235JR (Lignes horizontales / Contreventements diagonaux)
Traitement de surface	Galvanisé à chaud (conforme à la norme ISO 1461)
Épaisseur du revêtement de zinc	Épaisseur moyenne ≥ 80μm (ou personnalisée selon les besoins)

Quels composants composent l’échafaudage Ringlock ?

Le cœur de la structure d’échafaudage ringlock réside dans ses composants individuels. Sans ces pièces, le système d’échafaudage ne peut pas être assemblé ni prendre forme. Bien qu'une grande variété de pièces soient impliquées, quelques composants clés sont absolument essentiels ; ils garantissent que l'ensemble de la structure repose fermement et en toute sécurité sur le sol.
Rosaces : elles servent de points de connexion reliant les montants (poteaux verticaux) aux longerons (poutres horizontales), conçus pour améliorer la stabilité structurelle.
Ledgers : Les ledgers sont des poutres de support horizontales qui fournissent les surfaces portantes nécessaires à l’assemblage et à la construction de l’échafaudage.
Normes : Les normes sont les éléments structurels fondamentaux du système d’échafaudage. Ces poteaux verticaux confèrent à l’échafaudage la hauteur et la résistance structurelle requises.
Renforts diagonaux : ces éléments de support inclinés sont utilisés pour empêcher la structure de se balancer, assurant ainsi la stabilité globale.
Colliers de base : Les colliers de base agissent comme des points d'ancrage, garantissant que l'échafaudage se tient fermement debout et reste solidement fixé au sol.

Base Jack : Les vérins de base remplissent une fonction d'ancrage, garantissant que l'échafaudage reste stable et droit, et qu'il est fermement fixé au sol.
Planches d'acier : Celles-ci constituent la surface de la plate-forme sur laquelle les travailleurs marchent. Ils servent de passages permettant au personnel de se déplacer et de travailler à l'intérieur de l'échafaudage, offrant ainsi un point d'ancrage solide et fiable.
Garde-corps : Barrières de protection positionnées le long des bords de la structure, conçues pour empêcher le personnel de tomber sur les côtés et pour assurer la sécurité de fonctionnement.
Planches de plinthe : composants de barrière à profil bas situés à la base, conçus pour empêcher les outils et les matériaux de tomber de l'échafaudage.

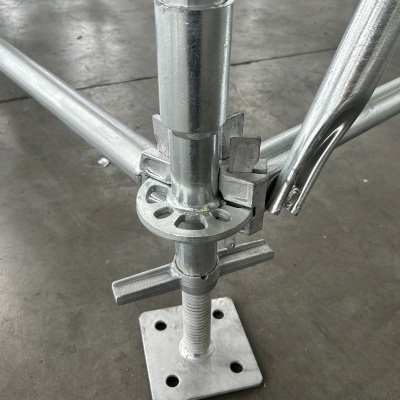

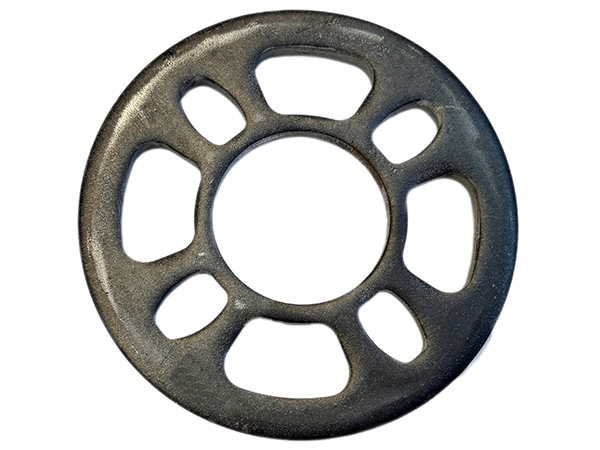

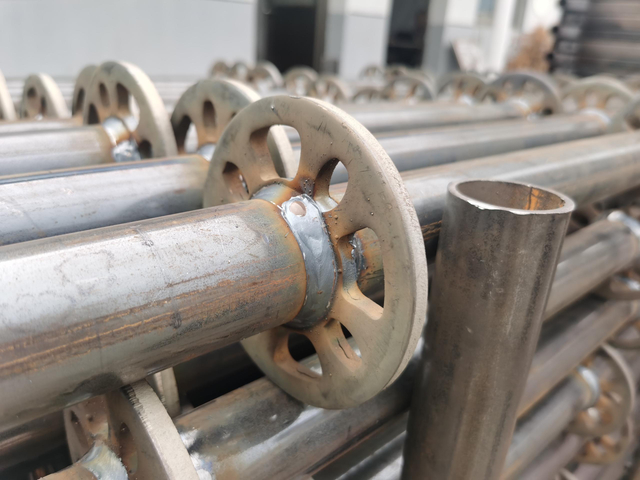

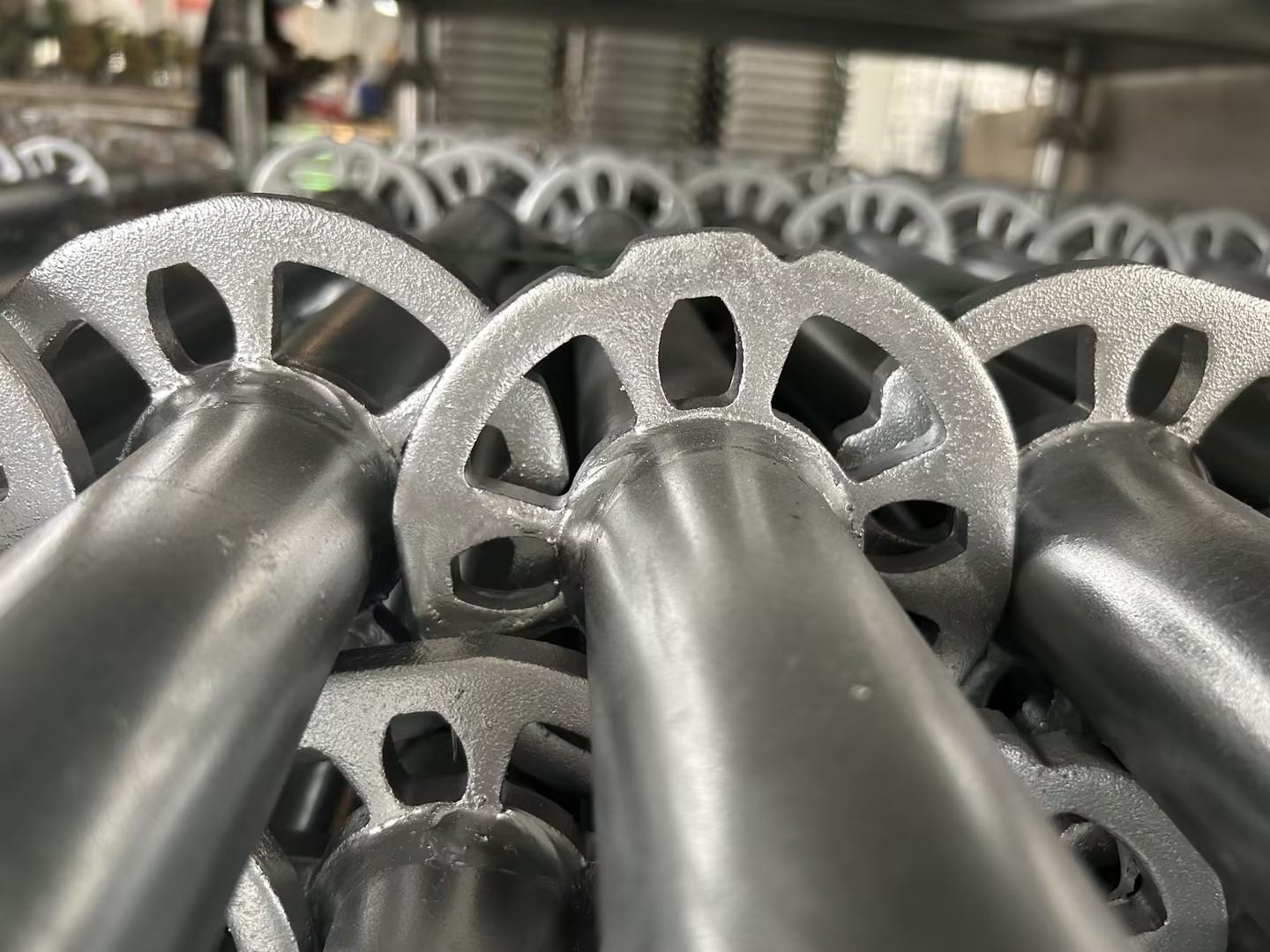

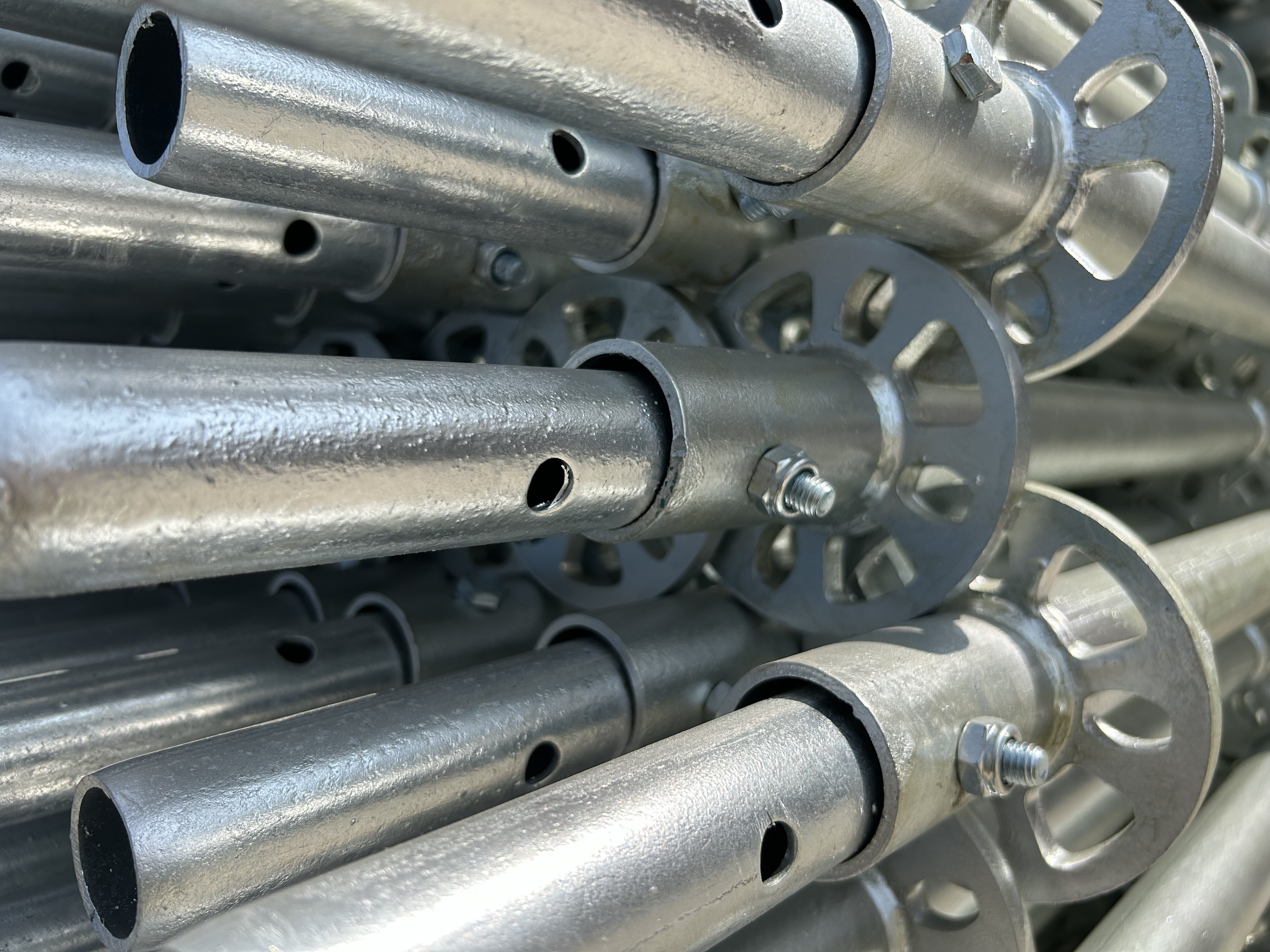

Rosette

La connexion par rosace sert de noyau structurel au système d'échafaudage ringlock. Chaque rosace comporte quatre grandes ouvertures et quatre petites ouvertures, permettant aux composants, tels que les longerons, les diagonales, les poutres et les supports triangulaires, de se connecter simultanément aux standards verticaux dans huit directions distinctes. Grâce à sa configuration géométrique unique à huit trous, ce point de connexion facilite une connectivité complète à 360 degrés. Nos rosaces ringlock sont fabriquées en acier Q355B de 10 mm d'épaisseur et sont parfaitement intégrées aux standards verticaux à l'aide d'un processus de soudage par couture circonférentielle exécuté par les machines de soudage automatisées de Golden Lion. Ce processus garantit que les points de connexion possèdent des caractéristiques de résistance élevée et semi-rigides, répondant ainsi pleinement aux exigences de portance stipulées par la norme EN 12810 pour les projets d'échafaudages industriels et offshore.

Taper	Valeur typique	Remarques
Grands trous	4	Utilisé pour connecter des entretoises diagonales ; permet un réglage angulaire dans une plage de 45° à 60°.
Petits trous	4	Utilisé pour connecter les grands livres ; assure une connexion précise à angle droit de 90°.
Diamètre de la rosette	123 millimètres	Spécification standard de l’industrie.
Épaisseur de la rosette	10 millimètres	Fabriqué à partir de tôles d'acier à haute résistance par estampage ou moulage de précision.
Matériel	Q355B / S355JR	Correspond au matériau des normes verticales pour garantir l’intégrité de la soudure.
Capacité de cisaillement	25,0 kN	Capacité de charge de cisaillement vertical par nœud unique.
Rigidité en torsion	0,8-1,0 kNm/rad	Détermine l'amplitude du balancement de l'échafaudage sous les charges de vent.

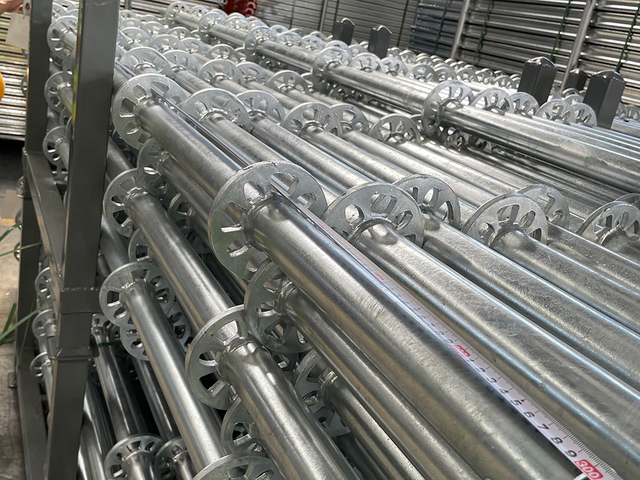

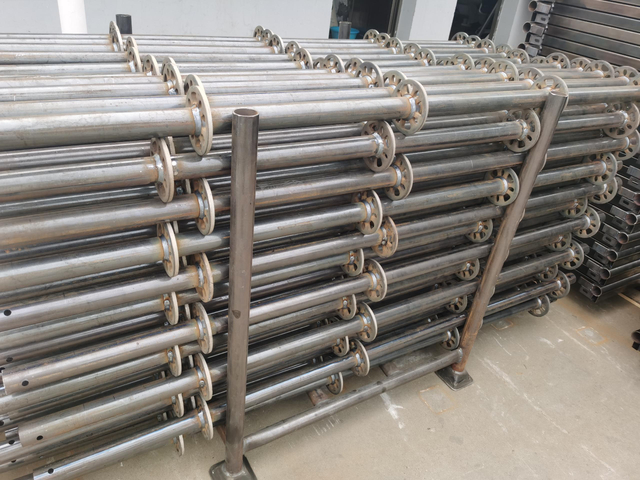

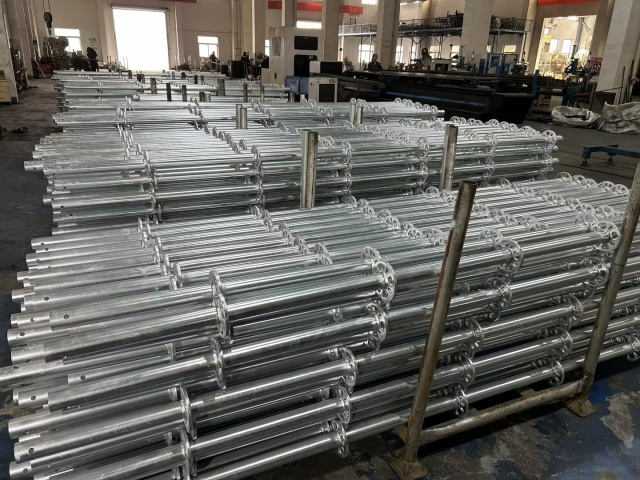

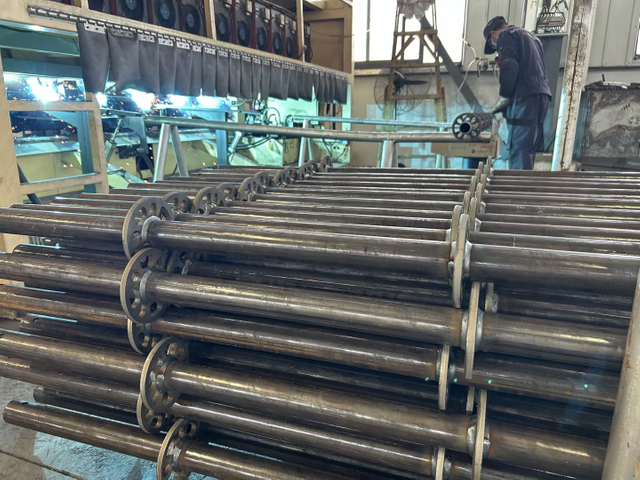

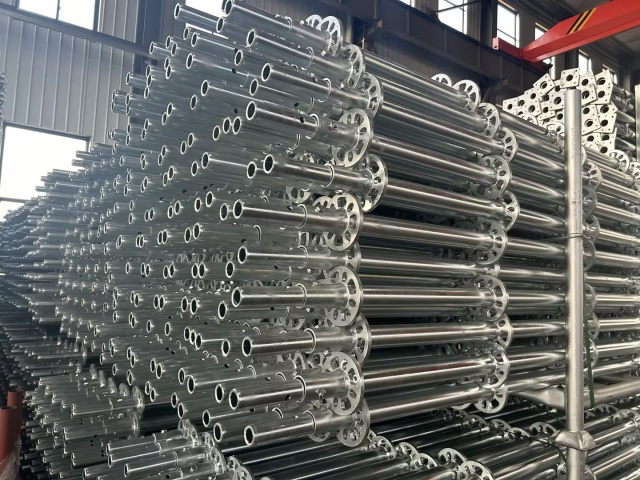

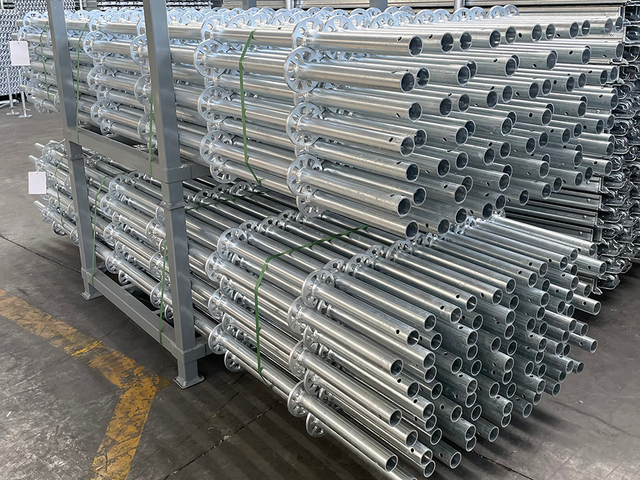

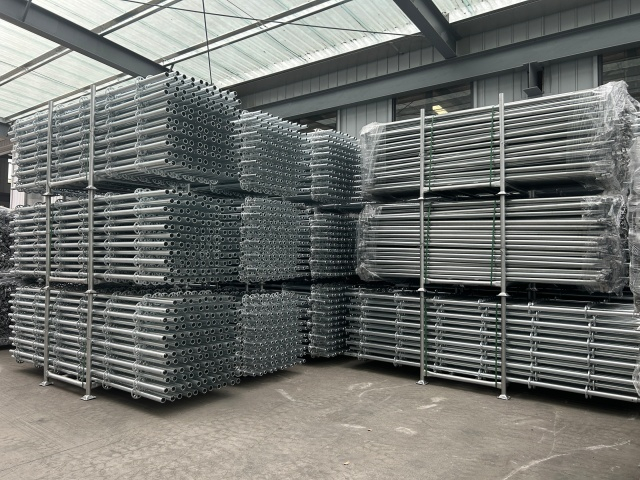

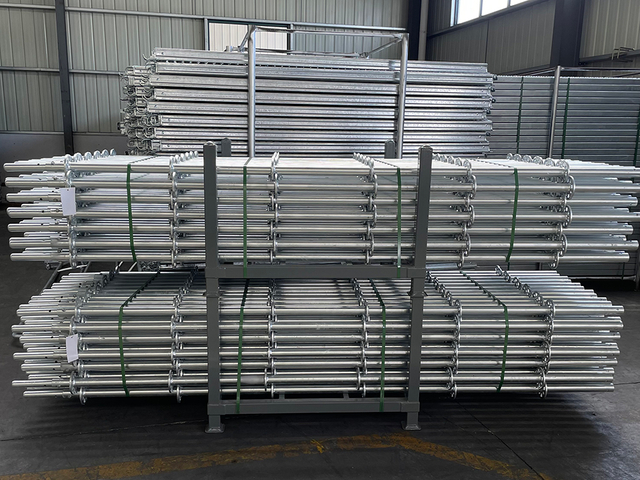

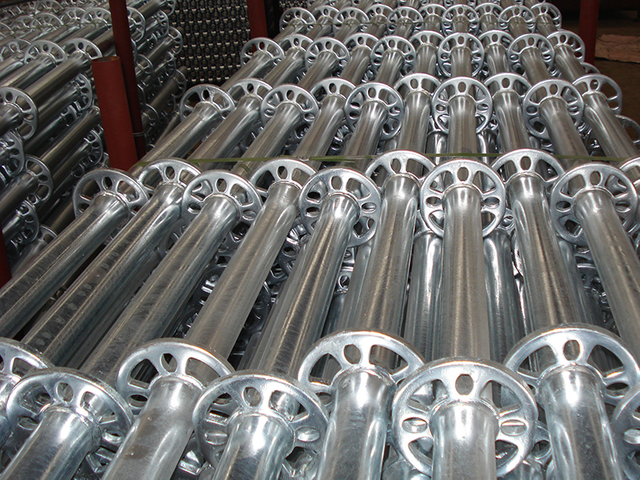

Ringlock Standard

Dans une structure d'échafaudage modulaire, la norme d'échafaudage ringlock sert de composant vertical. Il est fabriqué à partir de tubes d'échafaudage en acier d'un diamètre extérieur de 48,3 mm et 60 mm, respectivement. La hauteur des standards de ce système de disques varie généralement de 0,5 mètre à 4 mètres. Les disques sont soudés sur le standard à intervalles de 500 mm pour faciliter la connexion d'autres composants au sein du système ringlock, tels que les longerons, les diagonales et les supports triangulaires.

Ringlock Vertical / Standard – avec Spigot Tubes en acier Q345 48,3 x 3,2 mm
Code	Article	Diamètre extérieur × épaisseur de paroi	Longueur		Poids
EK-RLS001	Standard Ringlock 0,5 m	48,3*3,2/3,25/4,0	0,5 m	1'8 '	3,2 kg	7.1lbs
EK-RLS002	Ringlock Standard 1,0 m	48,3*3,2/3,25/4,0	0,5 m	3'3 '	5,5 kg	12.2lbs
EK-RLS003	Ringlock Standard 1,5 m	48,3*3,2/3,25/4,0	1,5 m	4'11 '	7,0 kg	15,5 lb
EK-RLS004	Ringlock Standard 2.0m	48,3*3,2/3,25/4,0	2,0 m	6'7 '	10,2 kg	22,5 lb
EK-RLS005	Ringlock Standard 2,5 m	48,3*3,2/3,25/4,0	2,5 m	8'2 '	11,7 kg	25,8 livres
EK-RLS006	Ringlock Standard 3,0m	48,3*3,2/3,25/4,0	3,0 m	9'10 '	14,9 kg	32,8 lbs

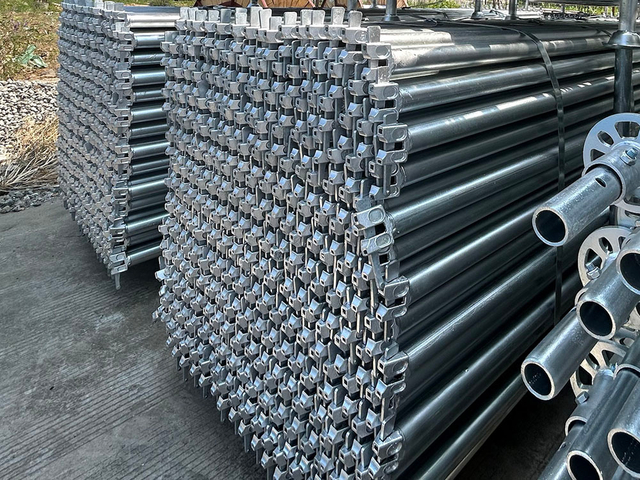

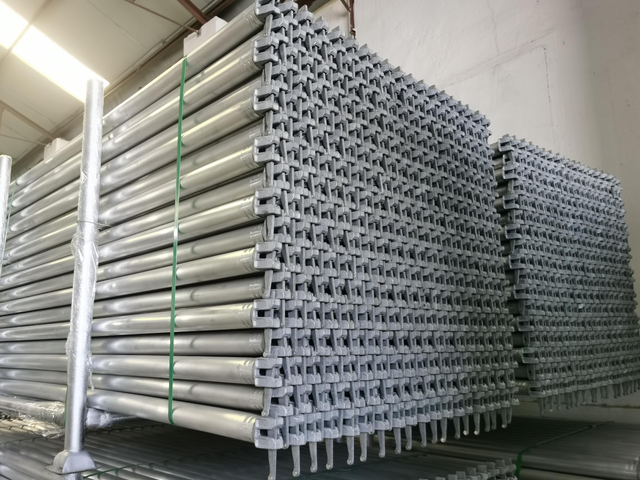

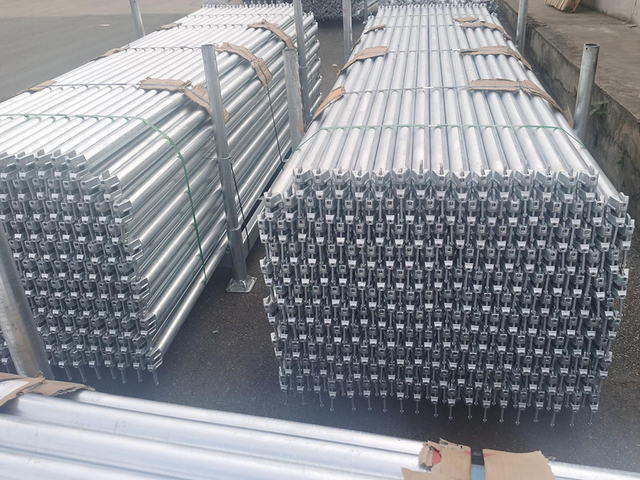

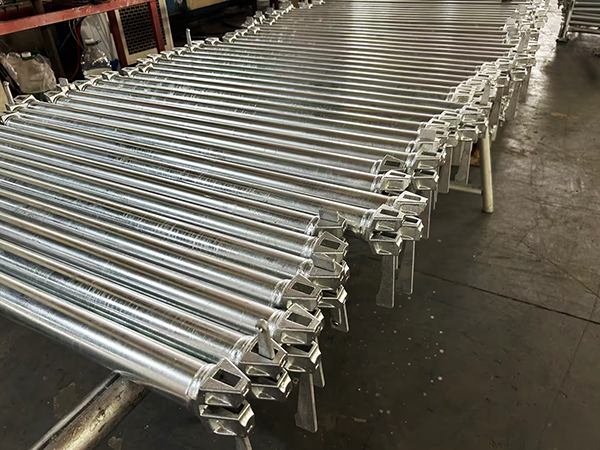

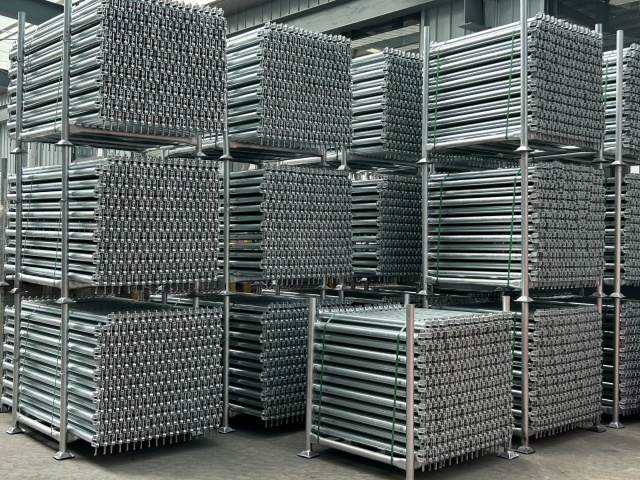

Grand livre d"échafaudage Ringlock

Dans le contexte des échafaudages ringlock, le grand livre fait généralement référence spécifiquement à la barre horizontale ringlock « de type O », servant de composant structurel horizontal au sein du système d'échafaudage ringlock. Ce registre d'échafaudage ringlock est fabriqué à partir de tubes d'échafaudage en acier d'un diamètre extérieur de 48,3 mm ; les deux extrémités sont équipées de têtes de lisse en acier moulé et de goupilles de coin, à travers lesquelles la lisse est solidement verrouillée dans les trous de rosace situés sur les montants de l'échafaudage (poteaux verticaux).

Ringlock Ledger – avec robinet Tubes en acier Q345 48,3 x 3,2 mm
Code	Article	Diamètre extérieur × épaisseur de paroi	Longueur		Poids
EK-RLS001	Registre Ringlock 0,5M	48,3*2,75/3,0/3,2	0,5 m	1'8 '	3,2 kg	7.1lbs
EK-RLS002	Registre Ringlock 1.0M	48,3*2,75/3,0/3,2	0,5 m	3'3 '	5,5 kg	12.2lbs
EK-RLS003	Registre Ringlock 1,5M	48,3*2,75/3,0/3,2	1,5 m	4'11 '	7,0 kg	15,5 lb
EK-RLS004	Registre Ringlock 2.0M	48,3*2,75/3,0/3,2	2,0 m	6'7 '	10,2 kg	22,5 lb
EK-RLS005	Registre Ringlock 2,5M	48,3*2,75/3,0/3,2	2,5 m	8'2 '	11,7 kg	25,8 livres
EK-RLS006	Registre Ringlock 3.0M	48,3*2,75/3,0/3,2	3,0 m	9'10 '	14,9 kg	32,8 lbs

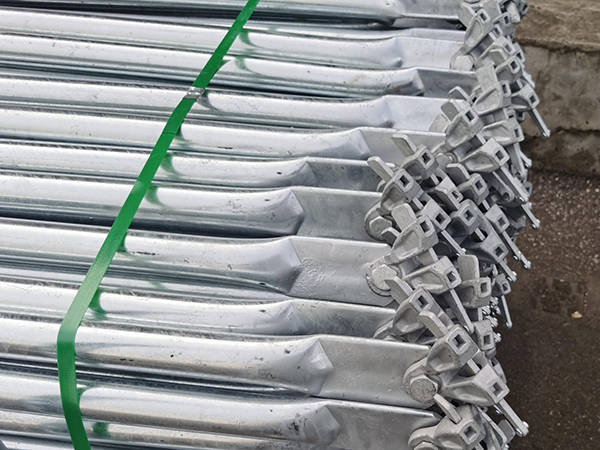

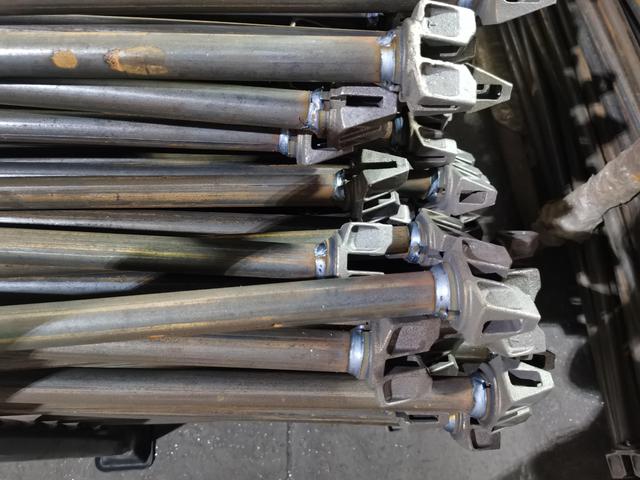

Fin du grand livre

Les extrémités des longerons fabriquées par EK Scaffolding sont moulées à partir d'acier de qualité ZG230-450, atteignant une résistance minimale au cisaillement des joints allant jusqu'à 25 kN. Usinées avec précision à l'aide de la technologie CNC, ces extrémités de longeron présentent des dimensions exactes qui garantissent un ajustement précis avec les normes de rosace, minimisant ainsi efficacement le balancement structurel. Soudés à l'aide de machines à souder automatisées Golden Lion, ils réalisent des soudures à pleine pénétration caractérisées par des coutures robustes et une résistance uniforme, éliminant complètement les risques associés à des soudures manquées ou faibles. Cela garantit que la plate-forme d'échafaudage reste rigide et stable à tout moment, même dans des environnements de travail à haute altitude dépassant 50 mètres.

Comparaison des processus de fabrication des extrémités de grand livre d'échafaudage Ringlock

Catégorie	Extrémité du grand livre en acier moulé (moulage à modèle perdu)	Extrémité de registre en acier embouti (estampillée/soudée)	Extrémité du registre forgé
Scénarios d'application	Modèle d’exportation grand public ; actuellement le style le plus répandu sur le marché international, fréquemment utilisé dans des projets d'ingénierie de haute qualité.	Modèle économique ; on le trouve couramment dans les projets avec des exigences extrêmement strictes en matière de contrôle des coûts.	Modèle d'ingénierie robuste ; utilisé dans les systèmes de support lourd (par exemple, ponts, centrales électriques) où les exigences de performance en matière de sécurité sont exceptionnellement rigoureuses.
Processus de fabrication	Utilise le processus de moulage de précision impliquant soit du sol de silice, soit du verre soluble.	Formé par emboutissage de plaques d'acier épaisses à l'aide de moules, qui sont ensuite soudées aux extrémités des tubes d'acier.	Produit en soumettant un matériau en acier à un forgeage à haute température.
Caractéristiques clés	Finition de surface lisse et précision dimensionnelle extrêmement élevée, permettant un ajustement presque parfait avec la rosace Ringlock.	Structure relativement simple et poids propre plus léger.	Possède une structure interne de grain métallique plus dense, avec pratiquement aucune porosité ni inclusion de sable.
Avantages	Haute résistance et excellente consistance ; améliore considérablement la rigidité en torsion de la connexion des nœuds.	Coût extrêmement faible et délais de production courts.	Robustesse exceptionnelle ; fonctionne remarquablement dans des environnements extrêmement froids ou à fort impact sans risque de fracture fragile.
Inconvénients	Aucun	La zone de contact est généralement plus petite que celle des extrémités des longerons moulés ; plus sensible à la déformation localisée sous de lourdes charges, ce qui entraîne une durabilité légèrement inférieure.	Coût de production le plus élevé ; la finition extérieure est généralement moins raffinée que celle des composants moulés.

Spécifications de performances du coupleur en acier moulé

Diamètre du tuyau	48,3 mm (diamètre extérieur du tube d'acier d'échafaudage standard)
Poids	0,4kg - 0,6kg
Ouverture de la mâchoire	11 mm – 12 mm (convient aux disques de 10 mm d'épaisseur)
Diamètre du trou de broche de cale	7 mm – 9 mm (compatible avec les broches à coin standard)
Courbure du profil avant	Correspond précisément à la courbure des standards verticaux de 48,3 mm
Charge de cisaillement sûre	25,0 kN
Résistance à la traction ultime	65,0 kN
Pénétration de soudure	Soudure à pénétration circonférentielle à 100 %

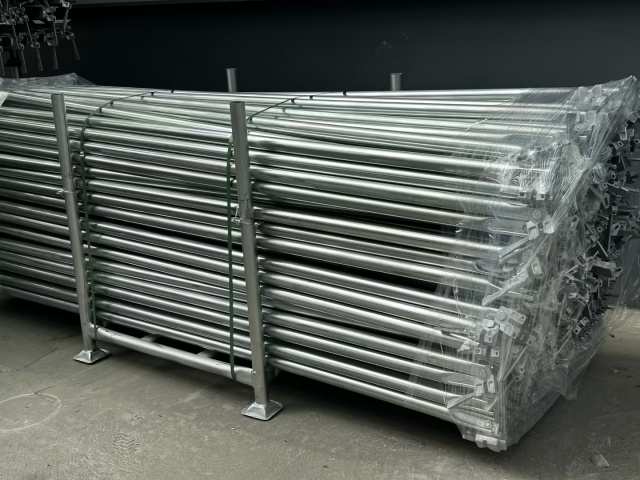

Ringlock Diagonal Brace

Le renfort diagonal pour échafaudage ringlock est une entretoise diagonale installée dans le plan horizontal. Il sert à assurer la stabilité du système d'échafaudage, à empêcher les déformations latérales qui pourraient provoquer un déplacement du centre de gravité porteur et à résister aux forces latérales pendant le processus de construction.

Ringlock Diagonal Brace Tubes en acier Q235 48,3 x 2,5 mm
Code	Article	Diamètre extérieur × épaisseur de paroi	Largeur	Hauteur / lifting	Longueur	Poids
Ek-rlb001	Renfort diagonal Ringlock 0,65x2,0M	42,22,5/48,32,75	0,65 m	2,0 m	2.11m	7,7 kg	17.0lbs
Ek-rlb002	Renfort Diagonal Ringlock 1.07x2.0M	42,22,5/48,32,75	1,07m	2,0 m	2,27m	8,2 kg	18,0 lb
EK-RLB003	Renfort diagonal Ringlock 1,57x2,0M	42,22,5/48,32,75	1,57 m	2,0 m	2,55 m	9.0kg	19,8 livres
EK-RLB004	Renfort Diagonal Ringlock 2.13x2.0M	42,22,5/48,32,75	2,13 m	2,0 m	2,93 m	10,1 kg	22,3 livres
EK-RLB005	Renfort diagonal Ringlock 2,44x2,0M	42,22,5/48,32,75	2,44m	2,0 m	3,15 m	10,8 kg	23,8 livres
Ek-rlb006	Renfort diagonal Ringlock 3,05x2,0M	42,22,5/48,32,75	3,05 m	2,0 m	3,65 m	12,3 kg	27.0lbs

Autres composants

Collier de base
Trépied
Trépied
Trépied
Trépied
Trépied
Transom de ringlock

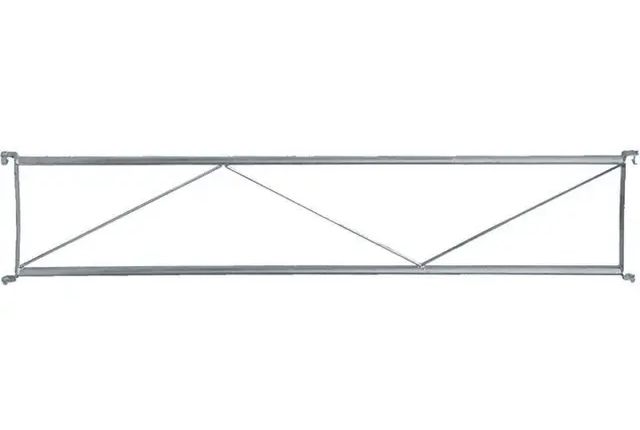

Cassette de ringlock

Autres tailles / composants ou besoins sur mesure, veuillez nous contacter.

Des composants d'échafaudage en aluminium Ringlock sont également disponibles:

Le processus de polissage spécial est effectué à l'ouverture standard interne pour réaliser l'érection en douceur:

Application du système d"échafaudage Ringlock

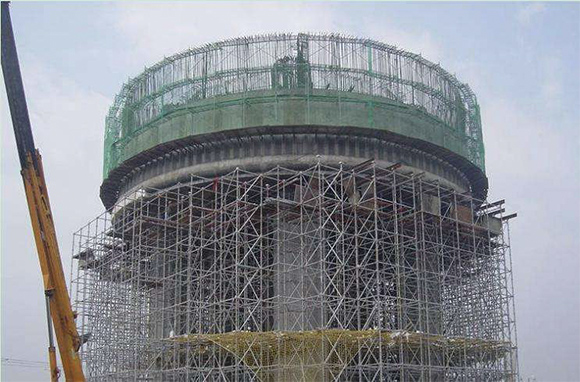

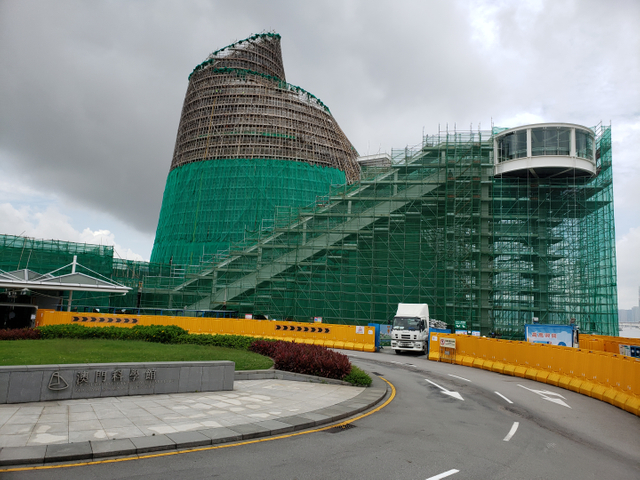

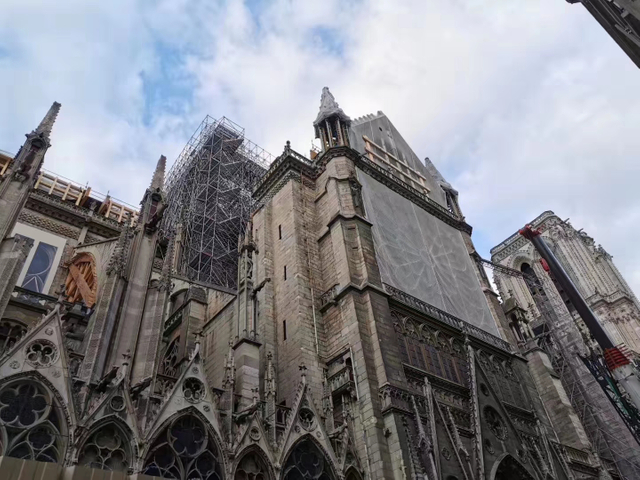

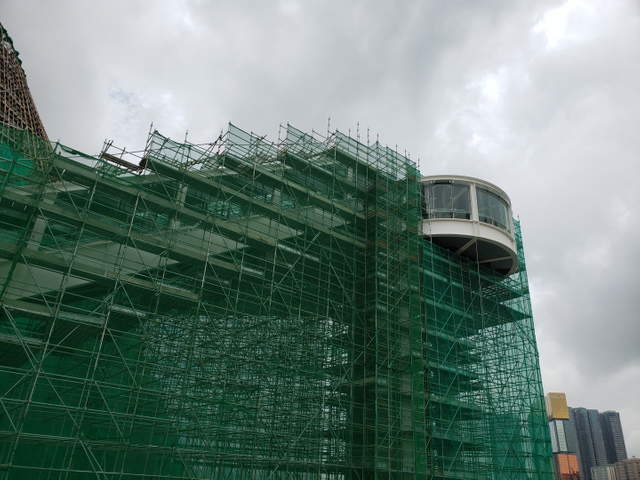

Système d"échafaudage Ringlock pour la construction

Le système d'échafaudage Ringlock est largement utilisé dans les projets généraux de tunnel et d'autres ponts, l'ingénierie des viaducs, les bâtiments des plantes, les serviettes d'eau surélevées, les centrales électriques, les raffineries d'huile, etc. ainsi que la conception de soutien à des ateliers spéciaux, également adapté aux overgys, à des cabines, à des étagères de stockage, à des frappes, à des tours d'eau et à un décoration extérieure, à une standard extérieure, à une grande échelle de stands d'arrière-plan, de stands d'arrière-plan, de standard, de standard exter Système d'escalier, érection sur scène de la soirée en soirée, tribune des jeux de sport, etc.

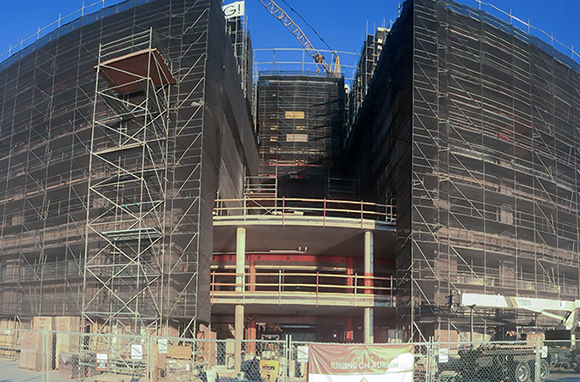

Système d"échafaudage Ringlock pour la construction

Moins de structures, une construction et un démontage pratiques, une structure de base et des composants spéciaux, qui peuvent rendre le système ringlock adapté à divers bâtiments structurels ; il est composé de trois types de membres : Ringlock Standards , Ringlock Ledgers et Ringlock Diagonals Brace . Ces éléments sont tous fabriqués chez le fabricant d'échafaudages EK . Premièrement, cette conception d'échafaudage minimise le problème de perte et de dommage faciles des pièces mobiles d'échafaudage traditionnelles et réduit la perte économique de l'unité de construction. Deuxièmement, il ne comporte aucun composant d'échafaudage à anneau mobile, ce qui évite le danger caché traditionnel causé par les pièces de verrouillage mobiles de l'échafaudage.
De meilleurs avantages complets. Les séries de composants sont standardisées pour faciliter le transport et la gestion. Pas de composants dispersés et facilement perdus, faible perte et faible investissement.

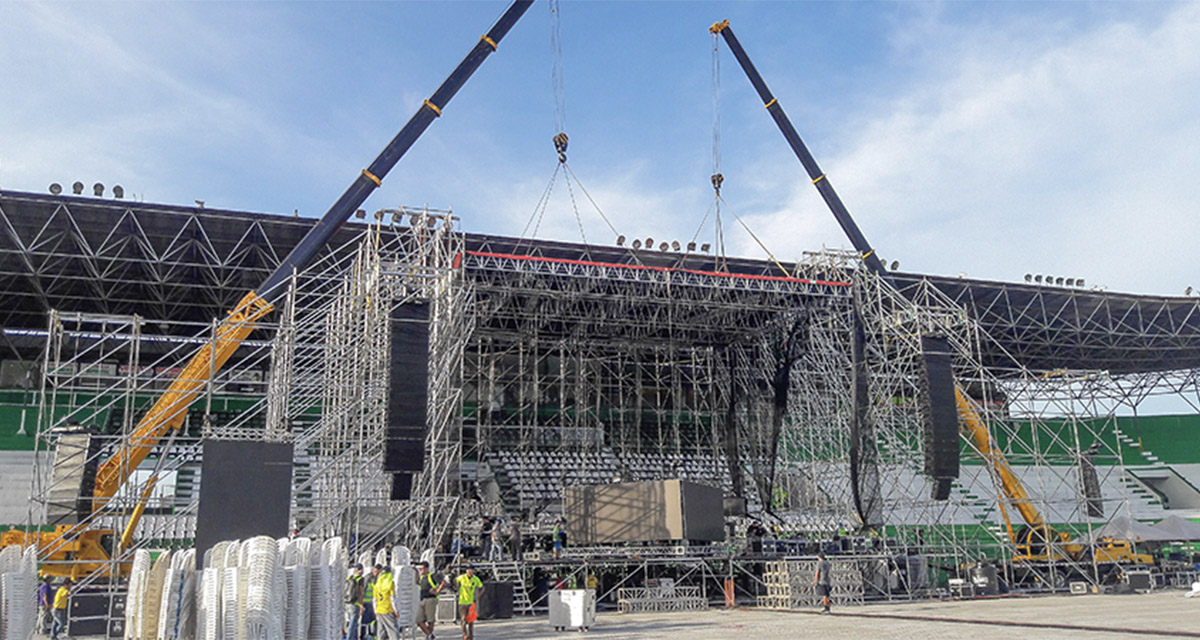

Système d"échafaudage Ringlock pour les événements

L'échafaudage Ringlock peut être utilisé avec des accessoires tels que des prises de base réglables, , des crics U , des poutres et des porte-girles réglables pour réaliser diverses polyvalences.
1) Il peut être érigé sur n'importe quelle pente inégale et fondation en pas;
2) Il peut prendre en charge les pochoirs étapés;
3) Il peut être érigé avec des passages et peut être érigé avec des avant-toits et des ailes;
4) Il peut être utilisé avec des cadres d'escalade, des établissements mobiles et des cadres pliés externes. Et ainsi de suite, pour atteindre diverses fonctions de support fonctionnel;
5) Il peut être utilisé pour configurer différentes étapes, les supports d'ingénierie publicitaire, etc.

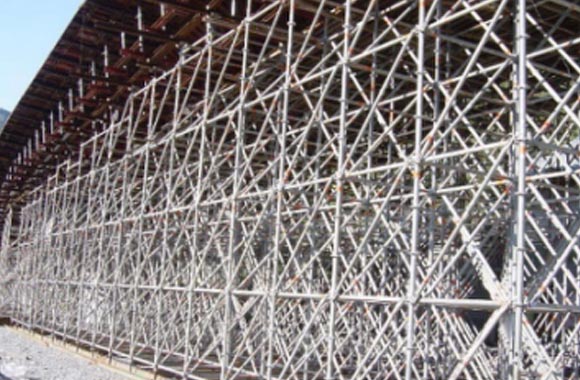

Projets d"échafaudage Ringlock

Notre capacité de production est plus de 20 conteneurs par mois. Nous sommes ici pour assurer le succès de vos projets.

Champ pétrolifère offshore près de Labuan, Malaisie

Raffinerie de pétrole en Asie du Moyen-Orient

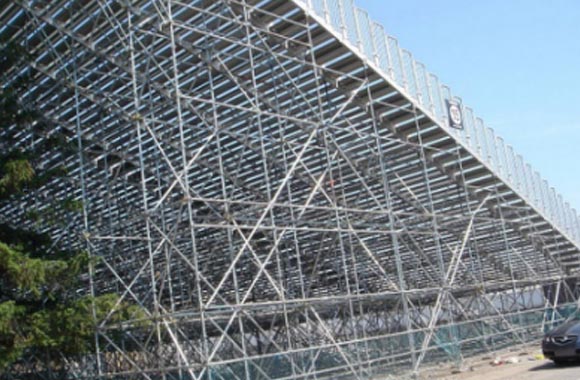

Système de sièges pour événements au Vietnam

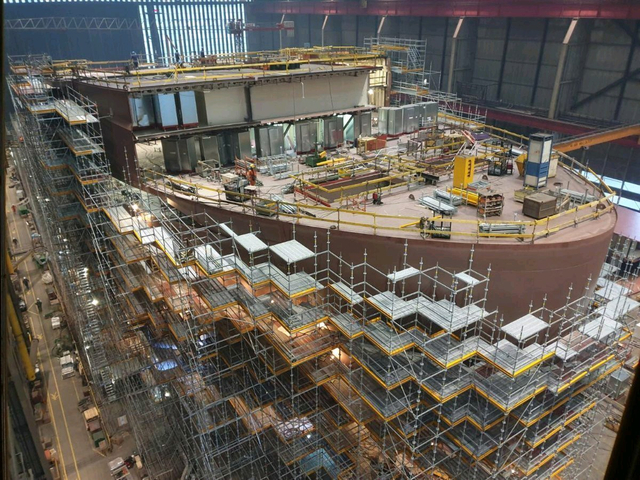

Chantier naval dans le nord de la Chine

Catalogue d"échafaudage Ringlock

Voici le catalogue du système EK ringlock. Vous pouvez voir tous nos produits de renfort diagonal ringlock, de registre ringlock et de standard ringlock ici.

Si vous estimez que le catalogue d’échafaudages ringlock ne peut pas vous satisfaire, nous avons également des fichiers à télécharger.

nom	télécharger
Catalogue du système Ringlock.pdf	télécharger

GRATUIT pour le téléchargement et l"enquête

L'échafaudage Ringlock est un mécanisme autobloquant avec insertion de cale indépendante. En raison du verrouillage et de la gravité, le longeron ne peut pas être retiré même si la cale n'est pas serrée. Le registre a une fonction autobloquante, qui peut être verrouillée ou retirée en appuyant sur la cale, et la surface de contact entre la rosace et l'extrémité coulée est grande, améliorant ainsi la résistance à la flexion du tuyau en acier et garantissant que la norme ne s'incline pas.

L'axe transversal vertical entre la norme Ringlock et le grand livre d'échafaudage ringlock est d'une grande précision et la propriété de contrainte est raisonnable. Par conséquent, la capacité portante et la rigidité globale sont importantes et la stabilité de la structure est forte. Chaque Standard peut transporter 3 à 4 tonnes. Le nombre de contreventements est bien inférieur à celui des échafaudages traditionnels.

Respectez les normes européennes, États-Unis, australiennes et autres. Le test de laboratoire sera effectué par une entreprise tierce (SGS, TUV…) en tant que besoins des clients.

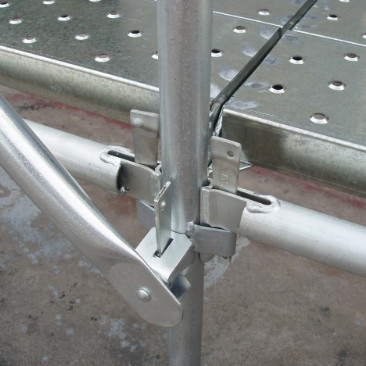

Échafaudage Ringlock contre échafaudage Cuplock contre échafaudage Kwikstage

Lors de la sélection d'un système d'échafaudage modulaire, des facteurs tels que la vitesse d'assemblage, la flexibilité, la capacité portante et le coût doivent être pris en compte de manière exhaustive. Les échafaudages Ringlock, Cuplock et Kwikstage sont actuellement les trois systèmes d'échafaudage les plus utilisés, chacun possédant ses propres avantages.
Le tableau ci-dessous présente les principales différences entre ces trois systèmes, dans le but de vous aider à déterminer quel système est le mieux adapté à vos besoins en matière de construction de bâtiments, de projets industriels ou d'ingénierie d'infrastructure.

Taper	Échafaudage Ringlock	Échafaudage à la gueule	Échafaudage de kwikstage

Méthode de connexion	Rosette	Bonnets supérieurs et inférieurs	Pressages en V (rainures en V)
Points de connexion	8	4	4
Angles de connexion	N'importe quel angle (4 fixes, 4 réglables)	Angles droits de 90 degrés uniquement	Angles droits de 90 degrés uniquement
Mécanisme de verrouillage	Cale et goupille autobloquantes	CupLock rotatif (verrouillage en spirale)	Goupille d'insertion / verrouillage par gravité
Diamètre du tube	48,3 mm	48,3 mm	48,3 mm
Épaisseur de paroi	3,2 mm / 3,25 mm / 4,0 mm	3,0 mm/3,2 mm	3,25 mm / 4,0 mm
Poids	Lumière	Moyen	Lourd
Finition de surface	Galvanisé à chaud (HDG)	Galvanisé à chaud/peint	Galvanisé à chaud/peint
Normes de sécurité	EN 12810 / AS 1576	BS 1139 / EN 12810	AS/NZS1576
Capacité de charge	Extrêmement élevé (chargement axial, excentricité minimale)	Haut	Moyen
Flexibilité	Extrêmement élevé	Modéré	Modéré
Vitesse d'assemblage	Rapide (sécurisé simplement en martelant la goupille en coin)	Modéré (nécessite la rotation du cuplock ; peut nécessiter le nettoyage des débris des tasses)	Relativement rapide (style de broche Drop-in)
Stabilité structurelle	Fort; utilise des renforts diagonaux pour former des structures triangulaires pour une stabilité extrêmement élevée	Fort	Fort
Coût d'entretien	Faible (pas de pièces mobiles fragiles)	Modéré (tasses sujettes à la déformation/rouille)	Modéré (V-Pressings sujets aux dommages)
Durée de vie	10 à 15 ans et plus	8 à 10 ans	5 à 8 ans
Applications	Construction de ponts, chantiers navals, plates-formes pétrolières/gazières, installations industrielles	Structures linéaires, support/renforcement structurel, structures simples	Construction de bâtiments, Projets de peinture, Travaux de maçonnerie, Projets commerciaux
Marchés clés	Mondial (surtout Europe/États-Unis, infrastructure haut de gamme)	Asie, Moyen-Orient, certaines parties de l'Afrique	Australie, Royaume-Uni, Afrique du Sud

Recommandations d'échafaudage EK :
1. Avantages de la mécanique structurelle
Ringlock : présente une conception de rosace octogonale qui aligne les points de connexion entre les longerons et les standards le long de l'axe central. Cet agencement de charge centralisé minimise les contraintes excentriques, ce qui se traduit par une résistance à la torsion et une stabilité structurelle globale supérieures à celles des systèmes Cuplock.
2. Comparaison de l'efficacité opérationnelle
Sur la base des données de terrain sur site, pour des projets d'échafaudage d'échelle comparable, les systèmes Ringlock peuvent être érigés environ 30 % plus rapidement que les systèmes Cuplock . La principale raison de cette efficacité réside dans la conception à base de rosace, qui permet de fixer les broches à coin simplement par martelage ; cela élimine efficacement les problèmes courants rencontrés dans les systèmes de type coupelle, tels que le blocage des composants, l'accumulation de poussière ou la corrosion, qui peuvent empêcher les nœuds cuplock de tourner librement.
3. Recommandations d'application sur le marché
Échafaudage Ringlock : Idéal pour les structures complexes nécessitant un haut degré de flexibilité et une capacité portante exceptionnelle.
Échafaudages Cuplock : Une solution économique et efficace pour les structures d'échafaudages linéaires, telles que celles utilisées dans les travaux de façade et les systèmes de support de coffrage.
Échafaudage Kwikstage : Un système polyvalent parfaitement adapté aux projets de construction générale avec des exigences de charge modérées.

Pourquoi choisir notre échafaudage Ringlock ?

Notre échafaudage Ringlock est fabriqué en acier Q355B à haute résistance, garantissant une capacité de charge maximale pour les projets industriels lourds.

Dimensions clés	Échafaudage EK	Qualité standard du marché	Risque potentiel
Matière première	Acier à haute résistance faiblement allié Q355B	Acier au carbone standard Q235	Faible capacité portante ; sujet à l’instabilité structurelle dans les constructions de grande hauteur.
Processus de rosette	Plaque d'acier de 10 mm d'épaisseur / Moulage et estampage de précision	Plaque de 8 mm d'épaisseur ou estampage de matériaux recyclés	Les rosettes ont tendance à se plier ou à se fissurer sous l'effet d'une charge.
Soudage	Soudage automatisé (en utilisant les standards verticaux « Golden Lion ») ; soudures complètes et uniformes sans bavures	Soudage par points manuel	Soudures inégales ; faible résistance au cisaillement aux nœuds, sujette à la fracture.
Protection des surfaces	Galvanisation à chaud (HDG) ≥ 80μm	Électro-galvanisation ou peinture par projection à froid < 20μm	La rouille apparaît en 1 à 2 ans ; la corrosion entraîne une réduction de l’épaisseur des parois.
Dimensions des tuyaux et épaisseur de paroi	Contrôle de tolérance positive (par exemple, 3,2 mm + 0,1 mm)	Tolérance négative sévère (nominale 3,2 mm, réelle 2,7 mm)	Les divergences dans les calculs de charge créent un risque d’effondrement structurel.
Précision d'ajustement	Conception de goupille de cale autobloquante ; ajustement serré et précis	Goupilles desserrées ou dimensions incohérentes	La structure globale de l’échafaudage semble instable et fragile, compromettant la sécurité des travailleurs.
Normes de conformité	EN 12810 / AS/NZS 1576	Aucune certification ni recours à de simples normes internes
Traçabilité de la qualité	Chaque lot comprend un rapport de test de matériau et un numéro de lot	Aucun enregistrement pertinent	Impossibilité de retracer la source des matières premières en cas d'accident.

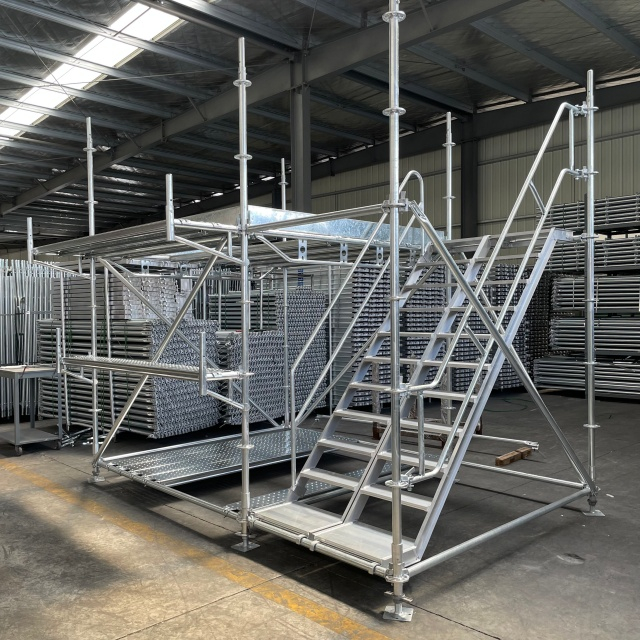

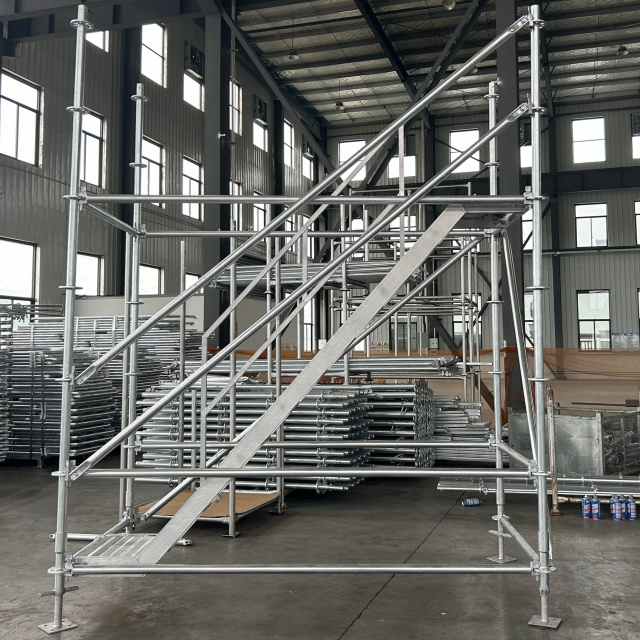

Quel est le processus d’installation des échafaudages Ringlock ?

Processus d"installation

1. Définir la portée de la construction : Déterminez la zone de montage de l'échafaudage en fonction des dessins de conception. Marquez l'aménagement et le positionnement selon les dimensions spécifiées, en effectuant les ajustements nécessaires pendant la construction en fonction des conditions réelles du site.
2. Installez les crics de base réglables : assurez-vous que la surface du sol est plane et ferme. Posez les plaques de base aux emplacements prévus et placez les vérins de base réglables dessus.
3. Installez les colliers de base : installez les colliers de base (manchons de base) sur les vérins de base réglables . Ajustez les écrous sur les vérins de base pour vous assurer que tous les colliers de base sont alignés à la même élévation horizontale.
4. Ériger les standards et les registres : Insérez les standards verticaux dans les colliers de base. Connectez les longerons horizontaux à la rosace ringlock située sur les standards et enfoncez les goupilles en coin dans les petits trous des rosaces pour sécuriser les connexions.
5. Installer des renforts diagonaux : Les renforts diagonaux doivent être installés selon un motif en forme de grille pour améliorer la stabilité structurelle et garantir que la structure de l'échafaudage reste d'aplomb et d'équerre.
6. Installez la planche d'échafaudage et les protections de sécurité : posez la planche d'acier ( planche de marche d'échafaudage ) sur les longerons horizontaux. Installez des plinthes le long des bords et érigez des garde-corps pour assurer la sécurité opérationnelle.
7. Érigez le deuxième niveau : répétez les étapes 4 à 6 jusqu'à ce que le système d'échafaudage ringlock atteigne la hauteur spécifiée.

Points clés pour la construction d’échafaudages Ringlock

1. La longueur exposée de la vis de réglage sur le cric de base réglable ne doit pas dépasser 300 mm.
2. Les standards verticaux sont généralement disposés dans l'une des deux configurations suivantes : un motif matriciel-spirale (ressemblant à une structure de colonnes en treillis) ou un motif symétrique en 'figure en huit' (ou motif symétrique en 'V').
3. Une fois que la hauteur de l'échafaudage atteint les spécifications de conception et avant de couler le béton, le système d'échafaudage ringlock doit subir une inspection de réception formelle.
4. Le système d'échafaudage ringlock doit être conforme aux exigences de conception, rester de niveau et stable ; aucun composant ne doit être lâche ou laissé sans support (suspendu).
5. La longueur d'extension en porte-à-faux des vérins à tête en U réglables et des vérins à base réglable au-delà des longerons horizontaux doit respecter strictement les spécifications de conception.
6. Vérifiez que les goupilles de coin sur les renforts diagonaux verticaux sont solidement fixées et alignées parallèlement aux montants verticaux ; de même, vérifiez que les goupilles de coin sur les longerons horizontaux sont alignées perpendiculairement aux longerons.
7. Vérifiez que les positions d'installation, les quantités et les configurations de disposition de tous les éléments structurels sont conformes aux spécifications de conception.
8. Toutes les goupilles de verrouillage de l'échafaudage ringlock doivent être en position verrouillée ; les sections en porte-à-faux doivent être positionnées avec précision ; les longerons horizontaux et les diagonales verticales doivent être entièrement installés à chaque étage (ou ascenseur) ; les goupilles de verrouillage doivent être solidement fixées ; et toutes les mesures de protection de sécurité doivent être pleinement mises en œuvre.
9. Les mesures de protection de sécurité appropriées, telles que les filets de sécurité horizontaux, doivent respecter strictement les exigences décrites dans le plan de construction spécialisé.
10. Les enregistrements relatifs aux activités d'installation et aux inspections de qualité doivent être conservés en temps opportun et de manière complète.

Consignes de sécurité clés

Équipement de protection individuelle (EPI) : Tout le personnel effectuant un travail doit porter des casques de sécurité, des gants antidérapants et des chaussures de sécurité.
Capacité de charge et stabilité : le principe de stabilité « 4 pour 1 » doit être strictement respecté ; notamment, en l'absence de contreventement supplémentaire, la hauteur érigée de l'échafaudage ne doit pas excéder quatre fois la dimension du côté le plus court de sa base.
Inspection des matériaux : L'utilisation de composants structurels endommagés, pliés, déformés ou gravement corrodés est strictement interdite.
Compatibilité des composants : Si des composants de différents fabricants doivent être combinés, une vérification distincte de leur compatibilité doit être effectuée.

FAQ sur les échafaudages Ringlock

Q Comment la structure de connexion de la rosace Ringlock assure-t-elle la stabilité du système ?

A Les nœuds de rosace de notre système d'échafaudage ringlock permettent des connexions dans jusqu'à huit directions sur un seul plan. Le mécanisme autobloquant des têtes de coin assure la formation d'un joint « semi-rigide ». Une fois que la cale est enfoncée avec un marteau, elle génère une force de prétension extrêmement élevée au niveau du joint, minimisant ainsi le déplacement (c'est-à-dire l'effet P-Delta) ; par rapport aux systèmes Cuplock ou Kwikstage, cette conception structurelle offre une rigidité en torsion supérieure.
Q Votre système d'échafaudage ringlock est-il compatible avec les produits d'autres grandes marques (par exemple, Layher) ?

A La compatibilité est en effet une préoccupation commune chez nos clients. Notre système d'échafaudage ringlock présente une conception de rosace standard à 8 trous et utilise des tubes en acier d'un diamètre de 48,3 mm. Bien que ses dimensions soient compatibles avec de nombreux systèmes d'échafaudage mondialement reconnus, nous vous recommandons fortement de consulter nos ingénieurs avant de mélanger des composants de différents fabricants afin de garantir la rigidité des joints ainsi que la sécurité et la conformité globales du système.
Q Quelle est la durée de vie approximative du revêtement galvanisé à chaud (HDG) dans des environnements corrosifs ?

A Tous nos composants sont soumis à un processus rigoureux de galvanisation à chaud conformément à la norme ISO 1461, permettant d'obtenir une épaisseur moyenne de revêtement de zinc de ≥80 µm. Dans les environnements industriels ou côtiers typiques, ce revêtement offre une protection contre la corrosion jusqu'à 15 à 20 ans—un niveau de performances nettement supérieur à celui des produits comparables traités par pré-galvanisation ou peinture.
Q Pourquoi choisissez-vous l’acier Q355B au lieu de l’acier Q235 standard ?

A Le Q355B (S355JR) est un acier faiblement allié à haute résistance avec une limite d'élasticité nettement supérieure à celle de l'acier Q235. En utilisant ce matériau, nos normes d'échafaudage Ringlock sont capables de supporter des charges plus lourdes tout en restant légères, réduisant ainsi efficacement les coûts de transport et l'intensité du travail. Dans les domaines de la construction de grande hauteur et des échafaudages industriels, l'acier Q355B est largement reconnu comme la « référence en or » au sein de l'industrie.
Q Votre échafaudage Ringlock est-il conforme aux normes de sécurité internationales ?

A Oui. Tous nos produits sont conçus, testés et certifiés conformément aux normes EN 12810-1/2 (normes européennes), ANSI/SSFI SC100-5/05 (normes américaines) et AS/NZS 1576 (normes Australie/Nouvelle-Zélande). Pour chaque lot de marchandises, nous fournissons des rapports d'essais de matériaux (MTR) complets et des informations de traçabilité des lots pour garantir la sécurité et l'intégrité structurelles pendant la construction sur site.
