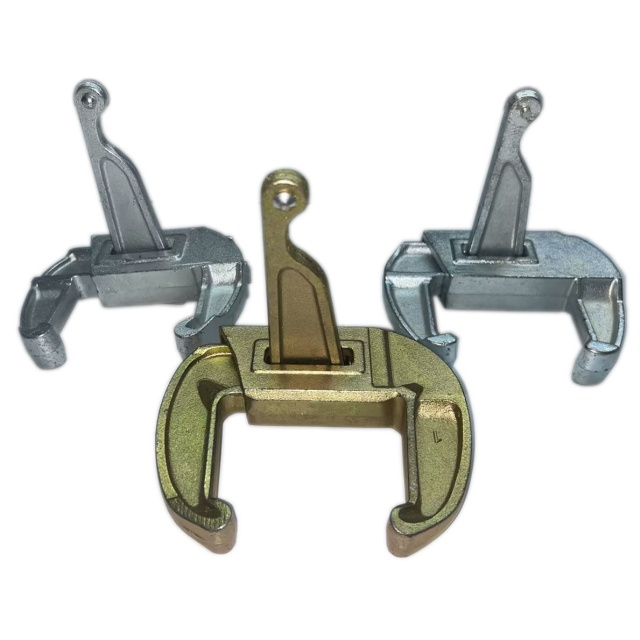

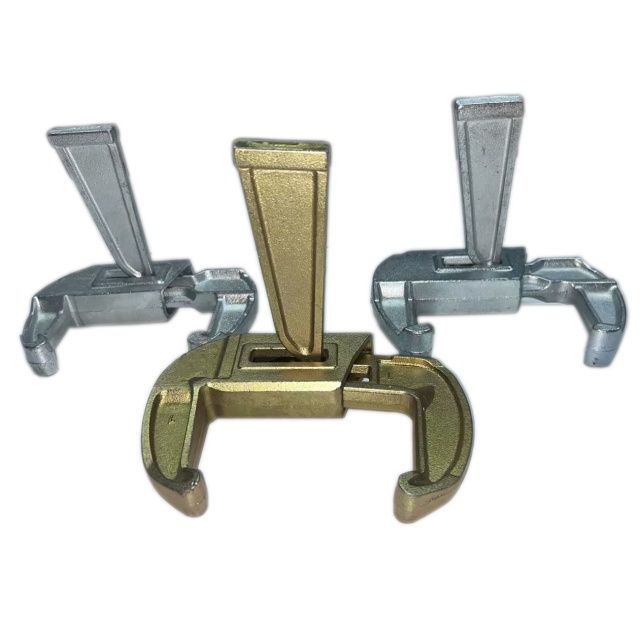

Pinces de verrouillage de coffrage de type coin

Également appelées pinces de verrouillage pour grands panneaux ou attaches de coffrage, les pinces de coffrage à coin sont des composants essentiels des systèmes de coffrage . Ils utilisent principalement un mécanisme de verrouillage à base de cales pour intégrer les fonctions d'alignement, de serrage et de prévention des fuites des panneaux de coffrage.

Composants structurels :

Mâchoires de serrage moulées ou forgées en forme de C/d"arc : engagez les cadres de bord ou les brides de deux panneaux de coffrage adjacents.

Goupille d"entraînement en forme de coin (avec poignée) : passe verticalement à travers le corps de la pince ; le martelage entraîne le coin vers le bas, en utilisant le principe mécanique d"auto-verrouillage du plan incliné pour générer une puissante tension vers l"intérieur, comprimant ainsi étroitement le joint de coffrage.

Traitement de surface :

Zinc jaune/coloré (centre) : zinc coloré galvanisé ou passivation au chromate jaune ; offre une résistance supérieure à la rouille et un caractère distinctif visuel élevé.

Argent/zinc blanc ou galvanisé (côtés gauche et droit) : zinc blanc électrolytique ou galvanisation à froid ; présente une finition brillante et offre une résistance de base à la corrosion.

Étapes d"installation :

Accrocher les deux mâchoires de la pince sur les rebords des panneaux de coffrage adjacents ;

Frappez fermement la poignée supérieure en forme de coin vers le bas avec un marteau ;

Le mécanisme de cale entraîne la pince à se serrer vers l"intérieur, assurant un verrouillage homogène, affleurant et sécurisé entre les panneaux ;

Pour démonter, frappez simplement le bas de la poignée en forme de coin vers le haut avec un marteau pour déverrouiller rapidement le verrou.
