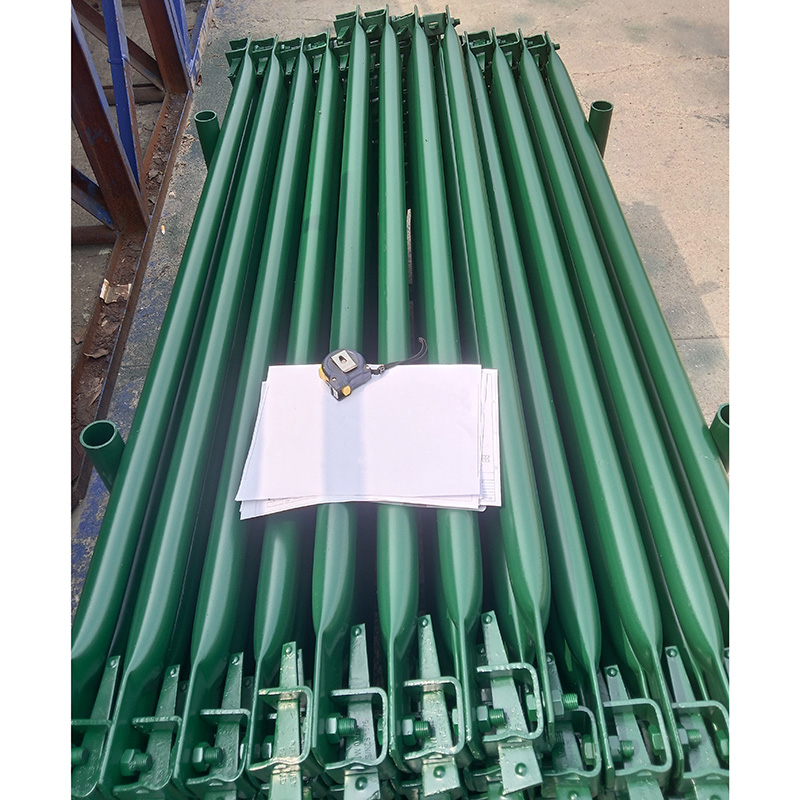

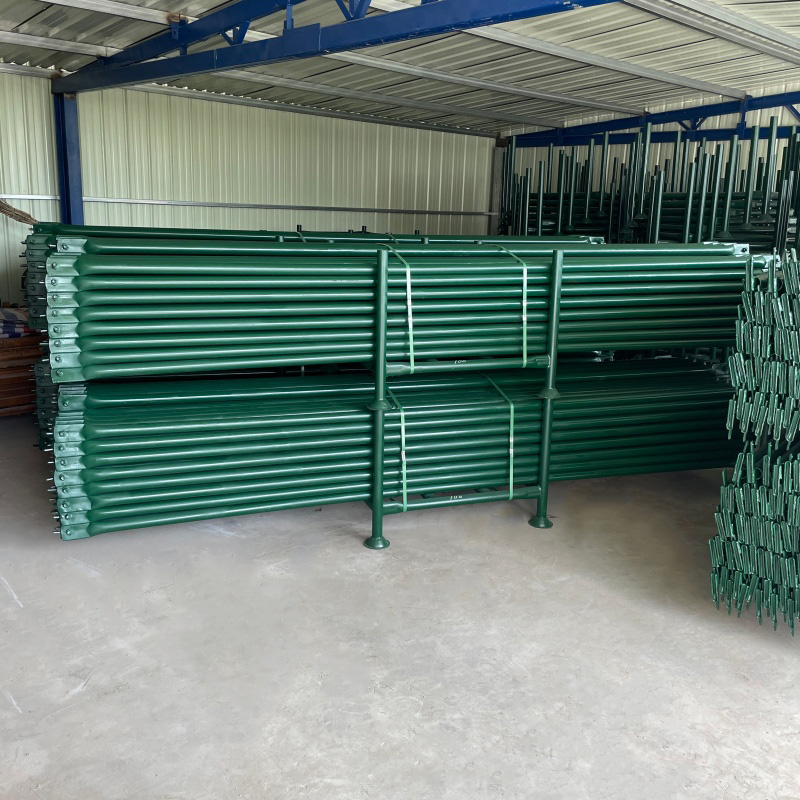

Attelle diagonale australienne Kwikstage

Partager sur:

Spécifications techniques de l'attelle diagonale Kwikstage

Composition du matériau : Tube en acier à haute résistance (généralement de qualité Q235).
Dimensions du tube : 48,3 mm de diamètre extérieur avec une épaisseur de paroi de 3,0 mm.
Connecteurs : embouts pivotants en section C avec broches à coin imperdables soudées aux deux extrémités.
Mécanisme de connexion : les cales se verrouillent directement dans les v-pressings des normes Kwikstage sans avoir besoin de coupleurs desserrés.
Finitions de surface : galvanisées à chaud pour résister aux intempéries et à la rouille, ou peintes.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Échafaudage de kwikstage
Marque de produit:
EK Scaffolding
code produit:
EK-KSB
Taille de tube:
48,3 mm
Matériel:
Q235
Traitement de surface:
Plaqué au zinc

Description du produit

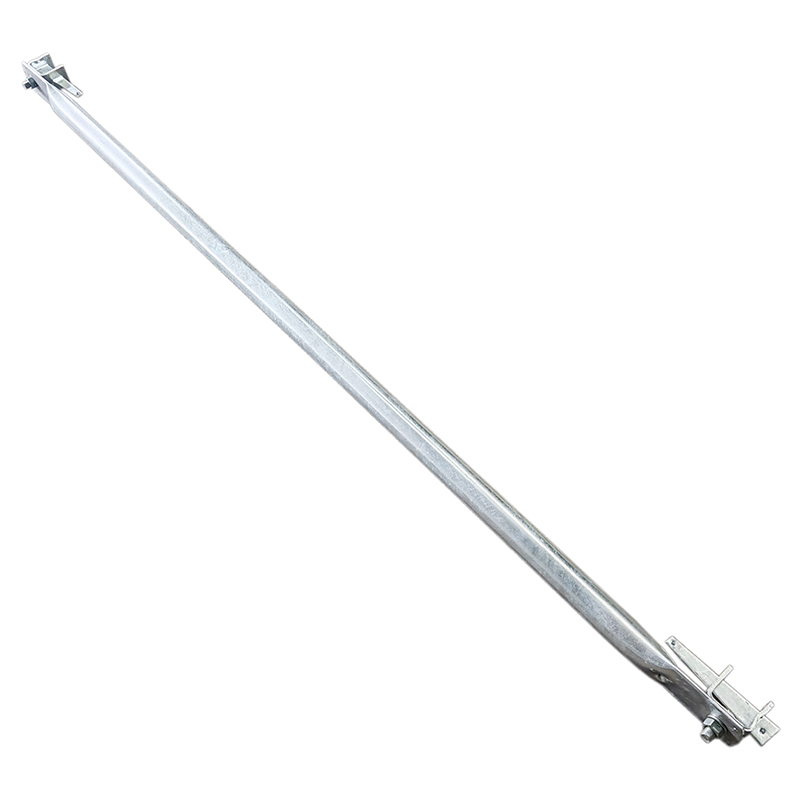

Renfort diagonal Kwikstage

Le renfort diagonal Kwikstage est un composant essentiel du système d'échafaudage modulaire Kwikstage , servant à former l'élément diagonal d'une baie d'échafaudage et à assurer ainsi la rigidité structurelle. Il améliore la stabilité du système contre les charges de vent et de balancement, garantit l'équerrage de la baie et maintient l'alignement vertical. Ce contreventement diagonal augmente considérablement la résistance et la stabilité des tours et des cadres Kwikstage.

Les diagonales Kwikstage sont fabriquées à partir de tubes d'acier d'échafaudage standard (48,3 x 3,0 mm). Chaque extrémité est équipée d'un support embouti en « C » et d'une goupille en coin, fixés au corps du tube à l'aide de boulons et d'écrous de qualité 8,8.

Dimensionnement et installation

Les longueurs de renfort sont fabriquées pour correspondre à la largeur et à l'espacement des baies des systèmes Kwikstage . Alors que les dimensions complètes varient de 0,73 m à 3,6 m selon le fabricant, les tailles standards les plus courantes comprennent :

Code	Article	Spécification (mm)	Poids (kg)
EK-AKSB36	Bras australien 3,6 m	48,33,03475 / 2477*2438	13.15
EK-AKSB32	Renfort australien 3,2 m	48,33,03141 / 1981*2438	12.03
EK-AKSB29	Corset australien 2,9 m	48,33,02855 / 1486*2438	11.07
EK-AKSB27	Corset australien 2,7 m	48,33,02696 / 1981*1829	10.54
EK-AKSB25	Attelle Australienne 2,5m	48,33,02353 / 1981*1270	9.39
EK-AKSB20	Renfort australien 2,0 m	48,33,01955 / 1486*1270	8.05
EK-AKSB17	Corset australien 1,7 m	48,33,01670 / 1486*760	7.1
EK-AKSB24	Corset australien 2,4 m	48,33,02220	8.94
EK-AKSB13	Renfort australien 1,3 m	48,33,01220	5.59
