Guide de l'utilisateur de l'échafaudage Cuplock : présentation, assemblage et précautions d'utilisation

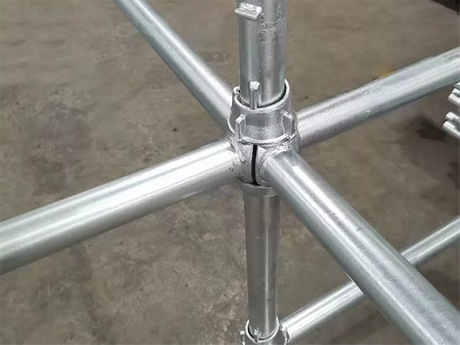

L'échafaudage Cuplock est un système d'échafaudage modulaire construit en acier galvanisé. Il utilise un mécanisme unique « cup-lock » sur les montants verticaux pour connecter jusqu'à quatre registres horizontaux simultanément. Grâce à ce mécanisme de verrouillage distinctif , qui élimine le besoin de boulons ou d'autres raccords complexes, les temps de montage et de démontage peuvent être considérablement réduits. Nos produits d'échafaudage Cuplock sont conformes soit à la norme EN 12810/12811 (normes européennes) soit à ANSI/SSFI SC100-5/05 (normes nord-américaines). Nous utilisons généralement de l'acier de qualité S355 ; les montants verticaux sont fabriqués avec une épaisseur de paroi de 3,2 mm ou 4,0 mm, tandis que les longerons horizontaux présentent une épaisseur de 3,0 mm ou 3,2 mm. La surface subit un processus de galvanisation à chaud pour offrir une protection efficace contre la corrosion et la rouille.

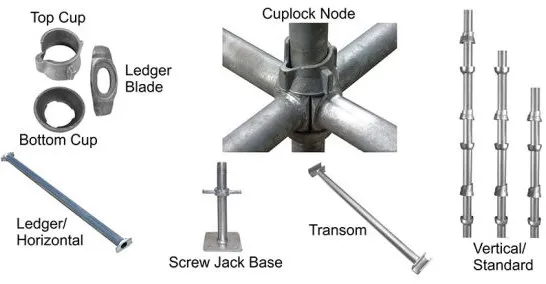

Les principaux composants des échafaudages Cuplock comprennent :

Normes verticales : ce sont les éléments verticaux du système d'échafaudage chargés de supporter la charge structurelle de l'échafaudage. Ils sont disponibles en différentes longueurs et diamètres.
Ledgers horizontaux : Ces éléments horizontaux servent à relier les poteaux verticaux et à définir la longueur de portée de la travée d'échafaudage. De plus, ils assurent la stabilité structurelle, soutiennent les plates-formes de travail et répartissent le poids de la charge de travail.
Renforts diagonaux : utilisés pour renforcer la structure de l'échafaudage et maintenir sa rigidité globale, offrant ainsi une rigidité et une stabilité supplémentaires au système.
Plateformes/Planches : Disponibles en différentes tailles et matériaux, ces composants offrent une surface de travail sécurisée à différentes hauteurs au sein de la structure de l'échafaudage.
Vérins de base : Ces composants supportent tout le poids de la structure d'échafaudage et le répartissent uniformément sur la surface du sol.

Étapes d’assemblage sûres pour les échafaudages Cuplock

1. Inspection des composants
Avant l'assemblage, tous les composants doivent être soigneusement inspectés pour garantir qu'ils sont exempts de tout dommage ou défaut.
2. Installation du cric de base
Dégagez et nivelez le chantier de construction, en vous assurant que le sol est ferme et stable pour empêcher l'échafaudage de basculer. Placez les vérins de base réglables aux emplacements désignés pour la structure de l'échafaudage, en vous assurant que la configuration de la base est solide et sécurisée.
3. Connexion des standards et des registres

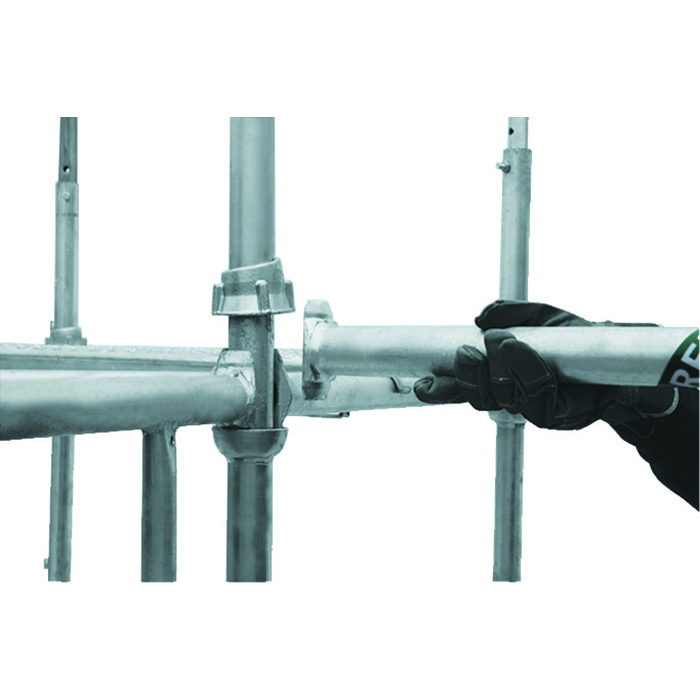

Insérez les standards verticaux (montants) dans les prises de base. Les cuplocks inférieurs fixes sont positionnés sur les montants verticaux à intervalles de 0,5 mètre, tandis que les cuplocks supérieurs rotatifs sont installés en haut. Jusqu'à quatre longerons horizontaux peuvent être connectés à chaque point de nœud en insérant les extrémités en forme de coin des longerons dans le cuplock inférieur des standards.
4. Verrouillage de la connexion
Faites glisser le verrou supérieur mobile vers le bas afin qu'il recouvre les cales du rebord ; puis faites pivoter le verrou supérieur pour obtenir un engagement initial. Enfin, frappez le cuplock supérieur dans le sens des aiguilles d'une montre pour établir une connexion verrouillée rigide et sécurisée.
5. Installation de la plate-forme de travail
Posez les planches de marche de l'échafaudage (planches d'échafaudage) sur les longerons horizontaux, en vous assurant qu'elles sont solidement fixées pour former une plate-forme de travail stable. Vérifiez que les marchepieds de l'échafaudage sont de niveau et uniformément espacés ; une fois installés, fixez-les à l’aide de pinces à planches ou d’attaches.
6. Installation des composants de sécurité
Installez des garde-corps le long des bords de l'échafaudage pour empêcher les travailleurs de tomber. Installez des plinthes à la base de la plate-forme pour empêcher les outils ou les matériaux de tomber de l'échafaudage.
7. Augmentation de la hauteur
Répétez les étapes 3 à 6 pour augmenter la hauteur de l'échafaudage jusqu'à ce que l'élévation requise soit atteinte. Pendant le processus de construction ascendante, assurez-vous que la structure de l’échafaudage reste de niveau et alignée verticalement.
8. Inspection finale
Inspectez la stabilité de tous les composants de l'échafaudage pour garantir l'intégrité structurelle globale du système.
Vérifiez la capacité portante pour vous assurer que la structure de l’échafaudage peut supporter en toute sécurité les charges prévues.
Effectuez des inspections périodiques pour vous assurer que tous les composants sont exempts de dommages et sont conformes aux normes de sécurité locales.

Précautions d"emploi

1. Inspection régulière : Avant chaque utilisation, tous les verrous à coupelle doivent être inspectés pour garantir qu'ils sont dans une position sécurisée et verrouillée. Vérifiez que les serrures à coupelle, les cales, les montants verticaux et les longerons horizontaux ne présentent aucun signe de fissure, de corrosion ou de dommage.
2. Mécanisme de verrouillage : vérifiez que tous les verrous supérieurs ont été fermement enfoncés avec un marteau, produisant le son distinct et net de « clic » caractéristique d'une connexion sécurisée et martelée.
3. Limites de charge : assurez-vous que la charge de la plate-forme ne dépasse pas les limites spécifiées. Ne dépassez jamais la capacité portante maximale de l’échafaudage ; lors du calcul de la charge totale, assurez-vous d'inclure le poids combiné des travailleurs, des outils et des matériaux.
4. Accès sécurisé : L'accès et la sortie du système d'échafaudage Cuplock doivent se faire via des échelles d'accès désignées ou des escaliers intégrés ; il est strictement interdit de grimper sur les diagonales.
5. Entretien des composants : Nettoyez régulièrement les résidus de béton et les débris des joints pour éviter que les mécanismes de verrouillage ne se coincent ou ne tombent en panne.
6. Exigences en matière d'équipement de protection individuelle (EPI) : Un EPI approprié doit être porté à tout moment, y compris des casques de sécurité, des harnais de sécurité antichute et des bottes de sécurité antidérapantes.

Résumé

Le mécanisme de verrouillage très efficace et la résistance structurelle exceptionnelle du système d'échafaudage Cuplock offrent une solution sûre, stable et rentable pour les supports temporaires et les plates-formes de travail dans les projets de construction.
