Définition de la trappe
Une trappe d'échafaudage , également communément appelée « trappe d'accès », est installée au-dessus de l'ouverture d'une échelle d'échafaudage, au ras de la plate-forme d'échafaudage. Il constitue un élément de sécurité essentiel au sein d'un système d'échafaudage, conçu pour faciliter l'accès vertical.
Dans le contexte des opérations de bâtiment et de construction, la trappe d'échafaudage est un élément essentiel qui garantit que les travailleurs peuvent se déplacer verticalement et en toute sécurité entre les différents niveaux de travail.
Caractéristiques de la trappe d'échafaudage
Les tabliers de trappes d’échafaudage possèdent généralement les caractéristiques suivantes :
Matériau : se compose généralement d’un cadre en alliage d’aluminium combiné à du contreplaqué antidérapant ou à un placage en aluminium perforé.
Capacité de charge : doit être conforme à la capacité de charge des planches de marche de l'échafaudage adjacent..
Surface antidérapante : la surface est conçue avec un gaufrage, des perforations ou un revêtement antidérapant pour garantir une résistance au glissement, même dans des environnements humides.
Angle d'ouverture : généralement conçu pour s'ouvrir entre 90 et 180 degrés et est équipé d'un mécanisme de verrouillage.
Fonctions de la trappe d'échafaudage
Accès sécurisé
Les méthodes traditionnelles d’escalade externe présentent un risque important de chutes. La barrière de sécurité pour échafaudage fournit une voie d'accès interne à l'échelle, garantissant que les travailleurs restent dans les limites de protection des garde-corps de l'échafaudage lors de la montée ou de la descente. Cela élimine le risque d'instabilité associé à l'escalade externe et est conforme aux normes de sécurité internationales telles que OSHA et EN12811.
Zone de travail accrue
Lorsqu'elle est fermée, la trappe d'échafaudage est porteuse et forme une surface continue et affleurante avec le platelage environnant, offrant ainsi un espace supplémentaire pour le stockage des matériaux et les déplacements du personnel.
Protection contre les chutes
Il empêche les outils ou les petites pièces de tomber à travers l'ouverture, protégeant ainsi le personnel travaillant aux niveaux inférieurs.
Spécifications techniques : Trappe d'échafaudage
Taper | Paramètres techniques |
Dimensions d'ouverture | 600 mm x 600 mm ou 800 mm x 600 mm |
Matériau du cadre | Alliage d'aluminium haute résistance (6061-T6 / 6082-T6) |
Matériau du panneau | Contreplaqué de construction antidérapant (colle WBP) ou plaque perforée en alliage d'aluminium (aluminium antidérapant) |
Mécanisme d'ouverture | Ouverture vers le haut ; Angle : 90° – 180° |
Dispositif de verrouillage | Loquet à gravité automatique ou mécanisme d'auto-verrouillage à ressort (loquet à verrouillage automatique) |
Capacité de charge | Classe 3 (2,0 kN/m²) ou Classe 4 (3,0 kN/m²) |
Coefficient antidérapant | Conforme à la classification R10 ou supérieure (convient aux environnements humides/huileux) |
Certifications de conformité | EN 12811-1, BS 1139, AS/NZS 1576 |
Classement au feu | Le panneau présente des propriétés ignifuges (requis pour les environnements intérieurs ou industriels spécialisés) |

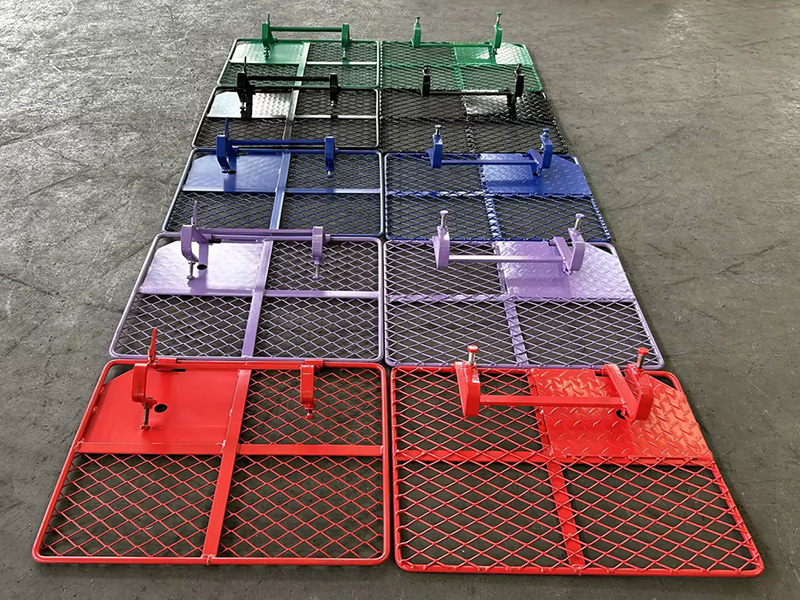

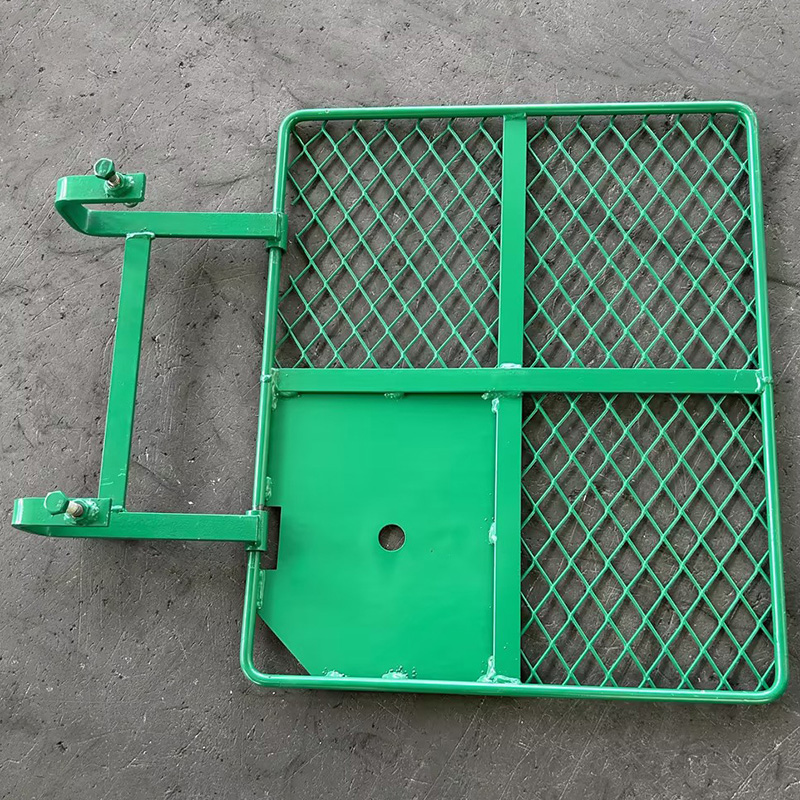

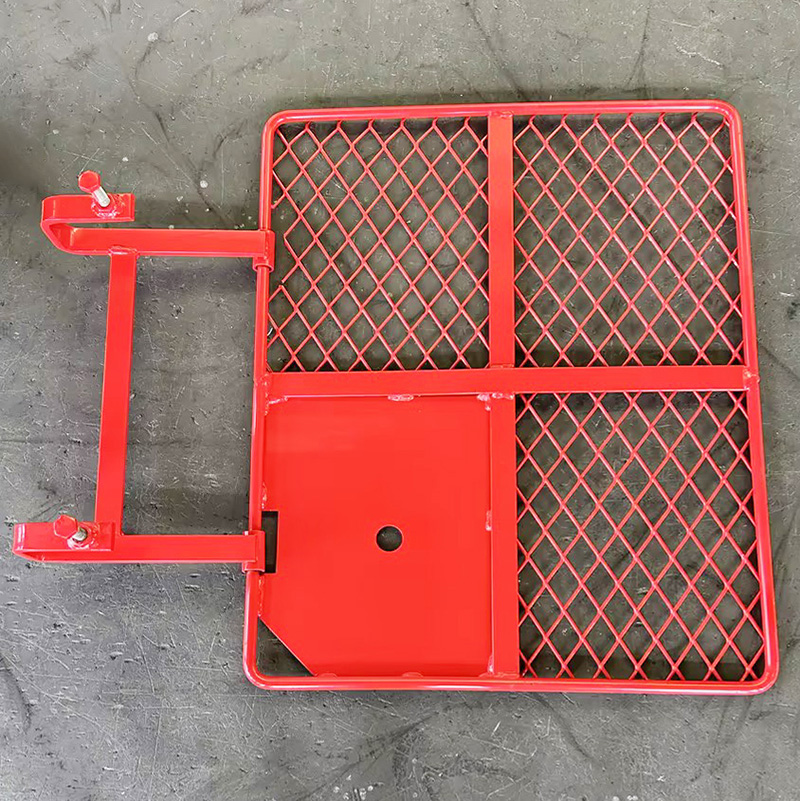

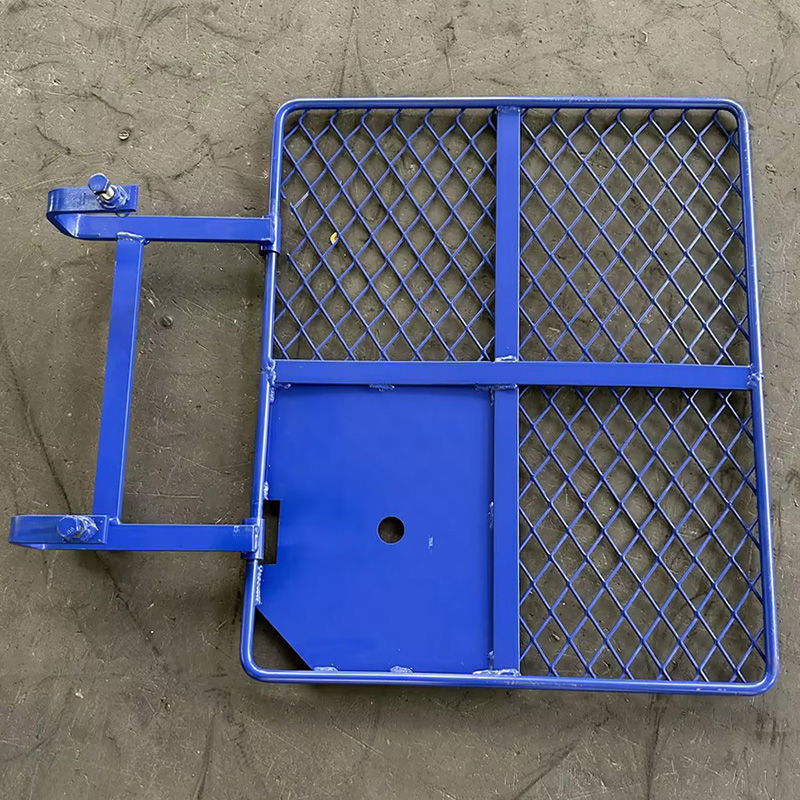

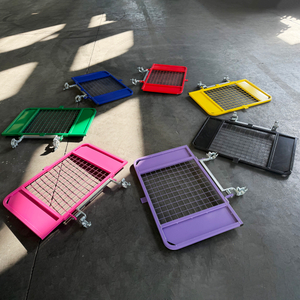

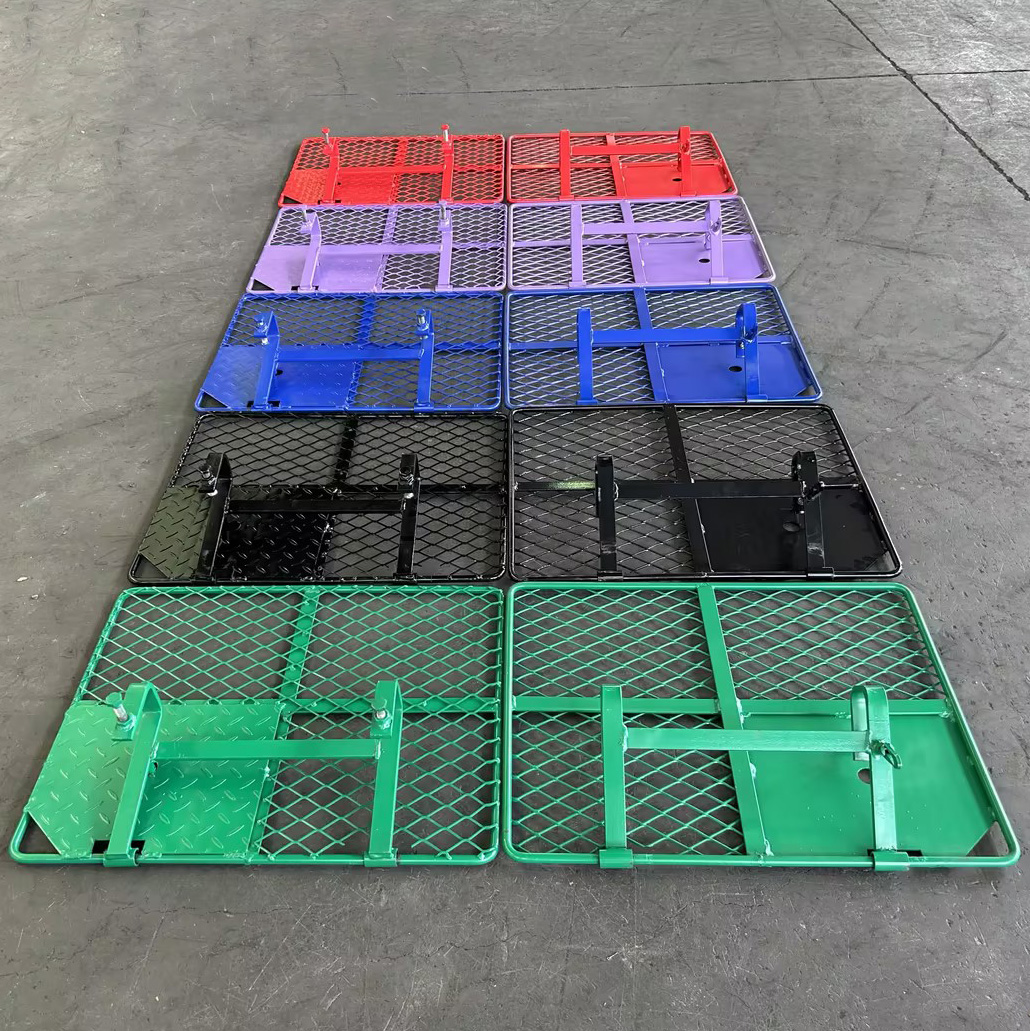

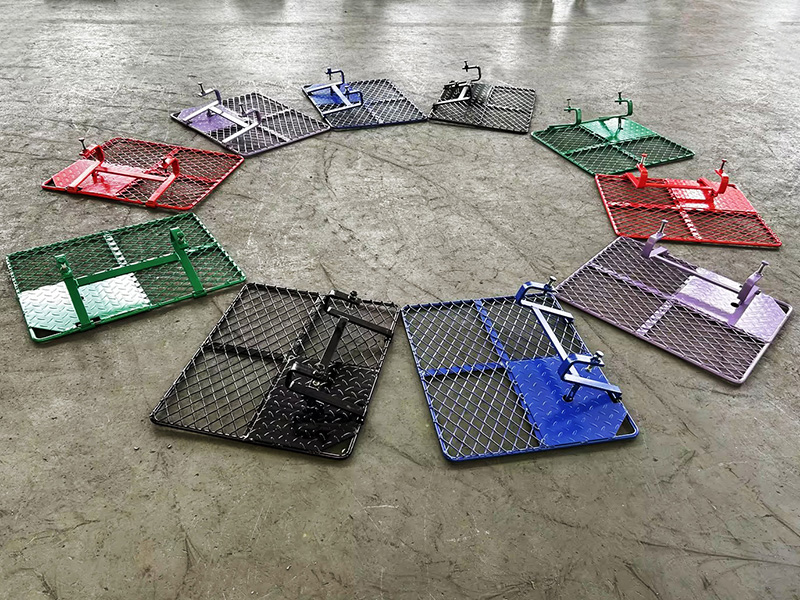

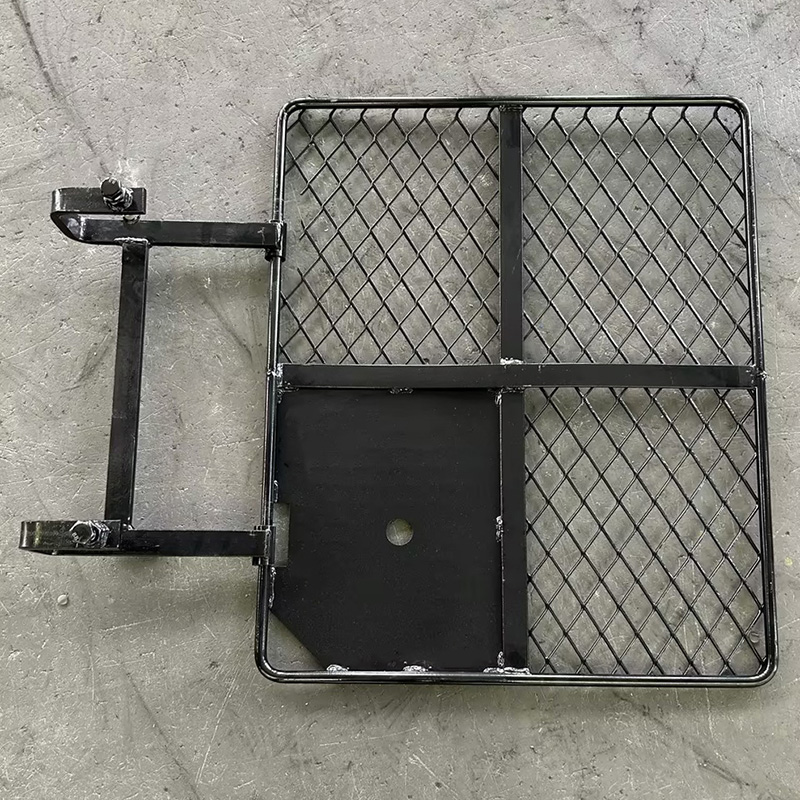

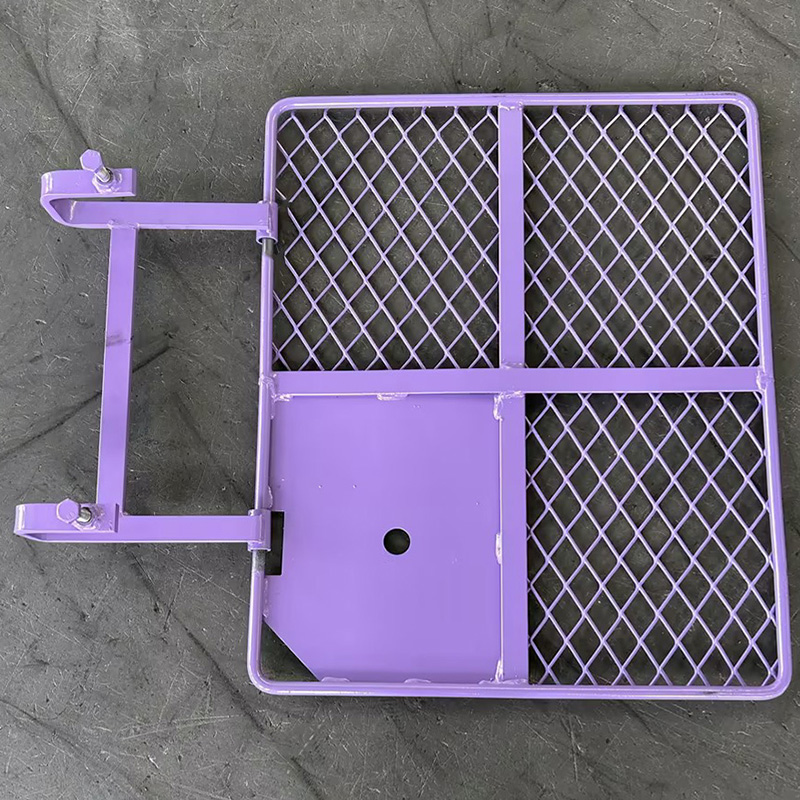

Finition de surface | Vert, noir, bleu, violet, rouge |
Liste de contrôle d'inspection avant expédition des portes d'échafaudage
Liste de contrôle | Détail |
Inspection visuelle | Exempt de scories de soudage et de bavures ; surfaces en aluminium exemptes de rayures profondes. |
Verrouillage automatique | Lorsqu'il est ouvert vers le haut à un angle de 90 degrés et relâché, le panneau de porte se ferme et se verrouille automatiquement grâce à son propre poids. |
Fonction anti-désengagement | La goupille de sécurité de l'échafaudage revient vigoureusement et fonctionne sans se coincer. |
Marquages et étiquettes | Les étiquettes de capacité de charge et les autocollants d’avertissement de sécurité sont clairement lisibles et solidement apposés. |
FAQ sur les trappes d'échafaudage
Q : Comment la trappe d'échafaudage fonctionne-t-elle en conjonction avec l'échelle interne ?
R : Un crochet d'échelle est généralement fourni sous la trappe de l'échafaudage ou se connecte directement à un système d'échelle intégré, garantissant ainsi que le centre de gravité du travailleur reste centré dans la structure de l'échafaudage lors de l'escalade.
Q : Pourquoi est-il obligatoire d’utiliser des plates-formes de trappe d’échafaudage dans les systèmes d’échafaudage ?
R : La fonction principale de la trappe d’échafaudage est de fournir une voie d’accès verticale interne. Conforme aux normes de sécurité OSHA et EN 12811, il garantit que les travailleurs restent protégés par des garde-corps à tout moment lors de leurs déplacements. Lorsqu'elle est fermée, la plate-forme de la trappe d'échafaudage ajoute environ 0,5 à 1,0 m² de zone de travail et sert à empêcher le personnel et les outils de tomber.
Q : Quelle est la classe de charge standard pour une plate-forme de trappe d'échafaudage ?
R : La plate-forme de trappe d'échafaudage est conforme à la norme EN 12811-1 Classe 3, avec une charge nominale uniformément répartie de 2,0 kN/m².
