L'échafaudage Cuplock est un système d'échafaudage modulaire robuste et fiable capable de supporter entièrement des bâtiments complexes, conçus pour la construction, la réparation et la maintenance. L'une des principales caractéristiques des échafaudages Cuplock est son système de verrouillage par cale, qui utilise une méthode de connexion Cuplock unique qui élimine le besoin d'écrous, de boulons ou de cales ; un seul marteau suffit pour connecter rapidement les standards Cuplock et les registres Cuplock. Cette conception à installation et démontage rapides offre une grande flexibilité et convient à diverses applications. Tous les composants Cuplock sont fabriqués en acier galvanisé, garantissant une réutilisation à long terme et maintenant d'excellentes performances même dans des environnements difficiles, offrant ainsi aux travailleurs un système d'échafaudage sûr et stable.
Composants du système d'échafaudage Cuplock
Tube vertical Cuplock
Communément appelés « normes cuplock », ce sont les tubes d'acier verticaux du système d'échafaudage. Les nœuds Cuplock sont installés tous les 500 mm, chaque nœud reliant quatre registres Cuplock. Ils supportent les charges verticales du système d'échafaudage, assurant ainsi sa stabilité.

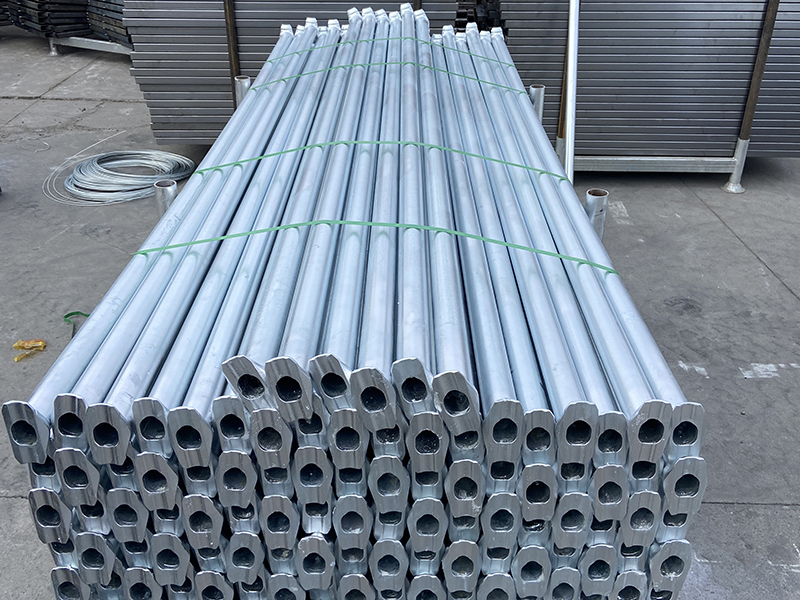

Grand livre
Fabriqué en acier galvanisé avec des lames forgées aux deux extrémités, le registre cuplock s'insère facilement dans le joint cuplock. Perpendiculairement aux normes Cuplock, le grand livre Cuplock répartit la charge uniformément sur l'ensemble de l'échafaudage, ce qui est crucial pour maintenir l'intégrité du système d'échafaudage Cuplock.

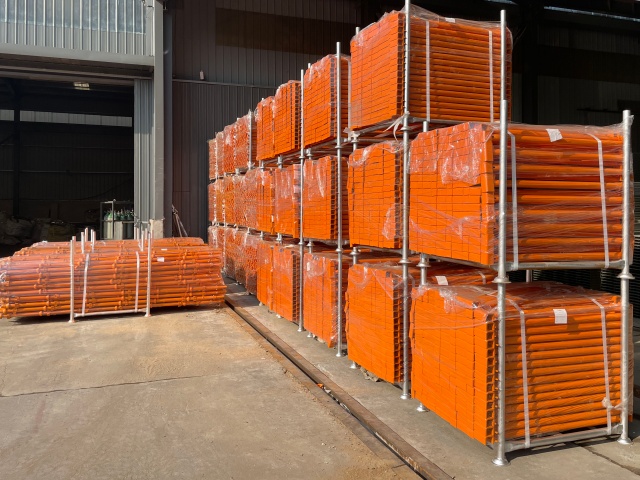

Transom
Installée entre les longerons Cuplock, la ferme Cuplock fournit un support à la planche d'échafaudage, offrant ainsi un soutien supplémentaire à la structure de l'échafaudage. Les dispositifs de verrouillage à encliquetage situés aux deux extrémités du tableau arrière Cuplock empêchent tout mouvement, améliorant ainsi la sécurité de la plate-forme.

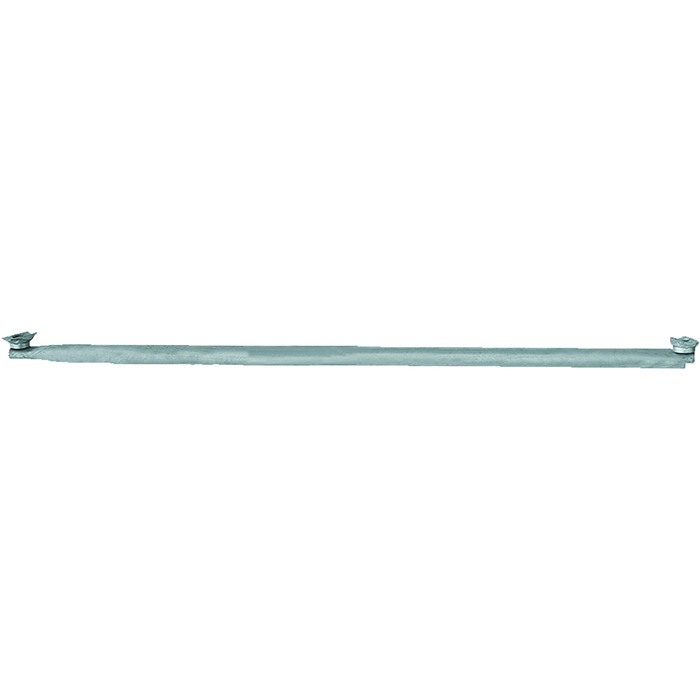

Renfort diagonal Cuplock
Le renfort diagonal Cuplock améliore la stabilité latérale de l'échafaudage et est installé entre les montants Cuplock pour éviter tout balancement.

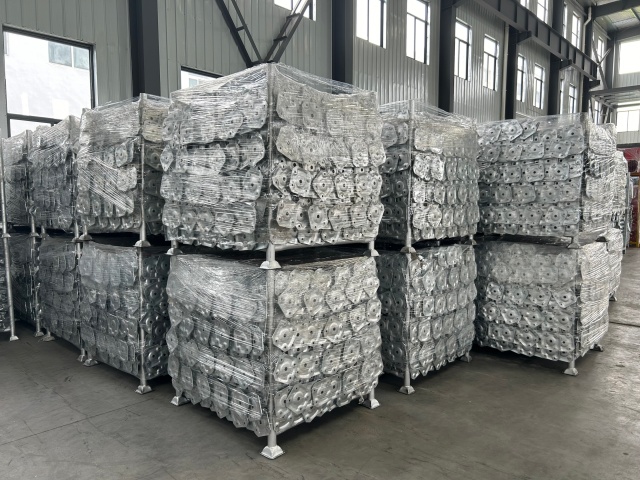

Prise de base
Le vérin de base est un élément essentiel du système d'échafaudage, fournissant une base stable et réglable pour la structure de l'échafaudage.

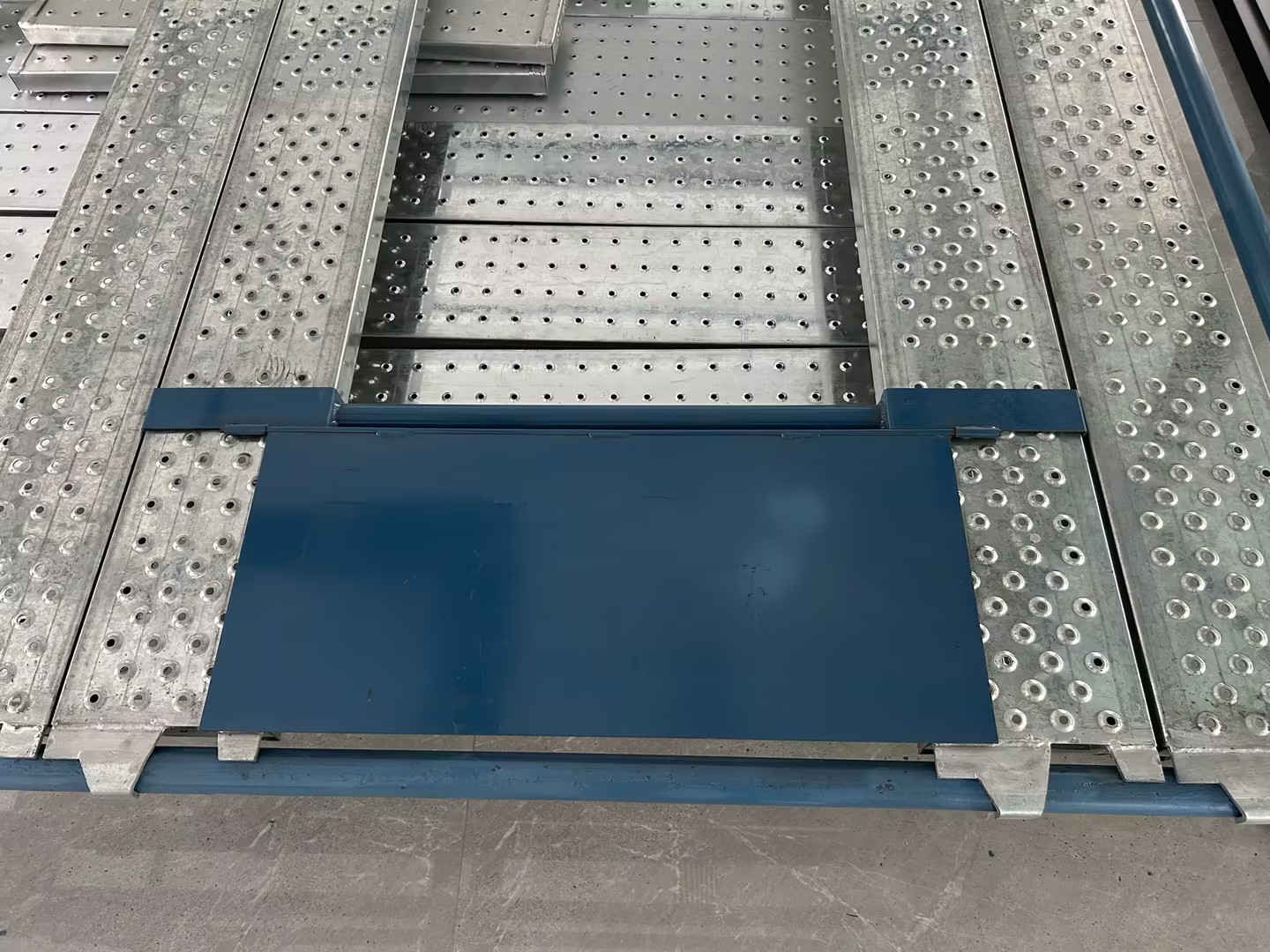

Planche d'échafaudage
Élément important du système d'échafaudage, la planche d'échafaudage est une plate-forme ou une passerelle érigée pour permettre aux travailleurs d'atteindre des zones plus élevées.
Escalier d'échafaudage
Permet une montée et une descente plus sûres de l'échafaudage sans restreindre la largeur utilisable de l'échafaudage comme les escaliers d'échafaudage.

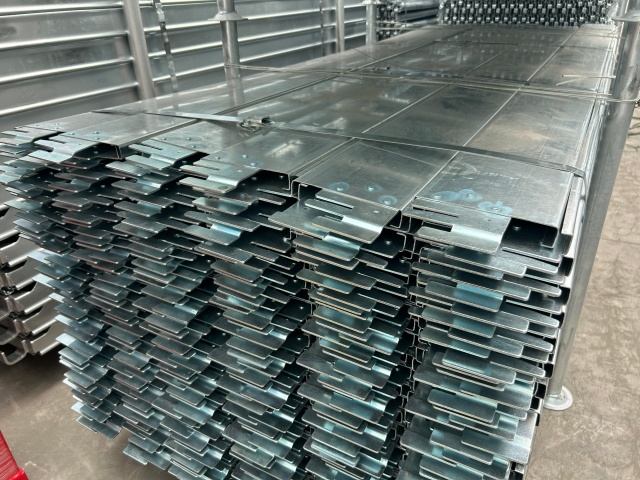

Plinthe
Utilisé au bord de la plateforme pour empêcher les outils ou les matériaux de tomber.
Capacité de charge des échafaudages Cuplock
Composant
Notation
Norme d'essai
Standard (axial)
20 kN
EN 12811-1
Grand livre (à mi-portée)
10 kN
BS 5975
Attelle (Tension)
8 kN
OIN 8601
Avantages des échafaudages Cuplock
La conception unique de l'échafaudage Cuplock permet une installation rapide et sans outil, réduisant ainsi le temps d'installation et les coûts de main-d'œuvre. Construit entièrement en acier galvanisé de haute qualité, il offre une résistance et une stabilité élevées, ce qui le rend idéal pour le support et le renforcement du sol, tout en fournissant une plate-forme porteuse stable. Sa conception modulaire s'adapte aux formes et aux scénarios de construction complexes, permettant des ajustements rapides d'orientation et de taille. Tous les composants d'échafaudage Cuplock sont galvanisés pour protéger les pièces de la corrosion et garantir leur durabilité même dans des environnements difficiles. Ces composants sont interopérables, permettant un assemblage sans considérations d'orientation. Après démontage, ils peuvent être réutilisés plusieurs fois lorsqu'ils sont stockés dans un environnement sec.
FAQ
R : Les échafaudages Cuplock sont-ils sûrs ? Q : Tant que des travailleurs qualifiés l'assemblent correctement et effectuent des contrôles réguliers.
R : L’installation d’échafaudages Cuplock nécessite-t-elle une formation ? Q : Les installateurs doivent recevoir une formation certifiée couvrant le montage d’échafaudages, la gestion du chargement et les contrôles de sécurité.
R : Quelles mesures de sécurité doivent être prises lors de l’installation de l’échafaudage Cuplock ? Q : Assurez-vous que la fondation est stable et de niveau ; utiliser un équipement de protection individuelle complet (en particulier des systèmes de protection contre les chutes) ; installer des garde-corps et des plinthes sur toutes les plates-formes ; assurez-vous que tous les composants sont installés comme prévu.
A : Quelles sont les spécifications standard pour les échafaudages Cuplock ? Q : Cuplock Standard et Ledger sont fabriqués en acier de haute qualité avec un diamètre extérieur de 48,3 mm et une épaisseur de paroi de 3,0 mm à 4,0 mm. Tous les composants sont galvanisés à chaud pour une meilleure résistance à la corrosion. Les coupelles de fixation sont soudées au standard Cuplock à intervalles de 500mm.
A : Quelle est la capacité portante maximale des échafaudages Cuplock ? Q : Il est conçu pour une forte capacité portante, y compris le contreventement et le support au sol. Avec un espacement et une configuration appropriés, le système d'échafaudage Cuplock peut supporter des charges allant jusqu'à 74 kN.
R : Les échafaudages Cuplock peuvent-ils être utilisés pour des structures courbes ou circulaires ? Q : Les longerons Cuplock peuvent être connectés à différents angles, permettant ainsi des formes d'échafaudage non linéaires telles que des structures cylindriques et elliptiques.
A : Quelle est la durée de vie des échafaudages Cuplock ? Q : Les échafaudages Cuplock galvanisés à chaud peuvent durer plus de 10 ans, même dans des conditions de construction difficiles.
A : Qu’est-ce qui différencie les échafaudages Cuplock ? Q : Son système de verrouillage rapide, sa construction robuste et sa conception modulaire réutilisable le rendent plus facile à utiliser.
