Les coupleurs à manchon sont des accessoires d"échafaudage externes qui prolongent la longueur des tuyaux en acier de l"échafaudage sans affecter la stabilité structurelle de l"échafaudage, offrant ainsi une continuité axiale et une résistance portante. Cet article fournira une introduction détaillée aux coupleurs à manchon, à leurs scénarios d"application et à la manière de les utiliser correctement.
Que sont les coupleurs à manchon ?
Les coupleurs à manchon, également appelés connecteurs ou coupleurs externes, sont des composants clés des systèmes d"échafaudage, utilisés pour connecter bout à bout des tuyaux d"échafaudage d"un diamètre extérieur de 48,3 mm. Ils peuvent relier deux montants verticalement, deux barres horizontales horizontalement ou deux barres diagonales en diagonale. Les coupleurs à manchon sont généralement constitués de plaques d"acier à haute résistance de 4 mm d"épaisseur obtenues grâce à des processus d"estampage ou de forgeage, répondant aux normes EN74 ou BS139 et atteignant des performances robustes de classe B avec une résistance au glissement supérieure à 9 kN.
Spécifications communes
Nom | Coupleur à manches |
Standard | EN74 Classe B et BS1139 |
Matériel | Acier forgé ou embouti Q235 |
Couleur | Or ou blanc |
Caractéristiques | Tuyau en acier d"échafaudage de 48,3 mm × 48,3 mm |
Épaisseur | 3,5 mm |
Poids | 1,0 kg |
Attaches | Boulons et écrous à haute résistance (par exemple, filetage BSW 1/2 pouce) |
Charge nominale | Jusqu"à 20 kN |
Traitement de surface | Electro-galvanisé, galvanisé à chaud |
Résistance au glissement | 9 KN |
Marquage OEM | Personnalisation disponible |
Applications | Construction |
MOQ | 1000 pièces |
Délai de livraison | 20 jours après réception du dépôt ou de la lettre de crédit (L/C) |
Conditionnement | 25 pièces/sac, 1000 pièces/palette, 20 palettes/conteneur de 20 pieds |
Types de coupleurs dans les échafaudages et différences par rapport aux coupleurs à manchon

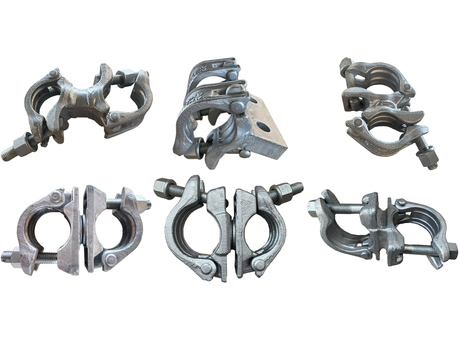

Il existe différents types de coupleurs d'échafaudage utilisés dans les échafaudages, généralement classés en coupleurs pivotants et coupleurs à angle droit.
Type de coupleur | Fonction | Avantages | Inconvénients |
Coupleur à manches | Fixé à l"extérieur, s"étendant sur la longueur du tuyau en acier | Largement utilisé, stable, économique | Nécessite un alignement précis |

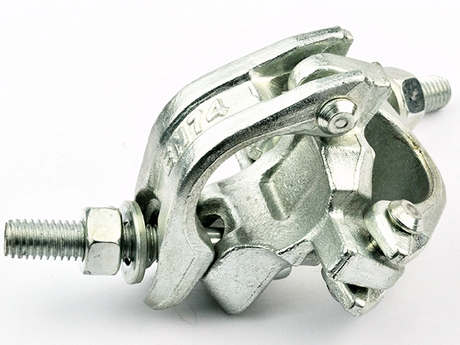

Coupleur pivotant | Permet des connexions sous n"importe quel angle | Souple, adaptable | Installation relativement complexe |
Coupleur à angle droit | Permet des connexions à angle droit | Installation facile, fondation structurelle | Flexibilité limitée |
Quelles sont les classifications et les différences des coupleurs à manchon ?
Coupleur à manchon estampé : également connu sous le nom de coupleur à manchon standard, il s"agit d"un coupleur léger et économique fabriqué à partir de plaques d"acier à haute résistance par emboutissage, fournissant des connexions de bout en bout pour les fondations.
Coupleur à manchon forgé : également connu sous le nom de connexion à manchon robuste, il convient aux applications à forte charge et constitue un choix idéal pour les environnements de construction difficiles.
De plus, selon les normes, les coupleurs peuvent être divisés en coupleurs à manchon standard britannique et coupleurs à manchon EN74 classe B.

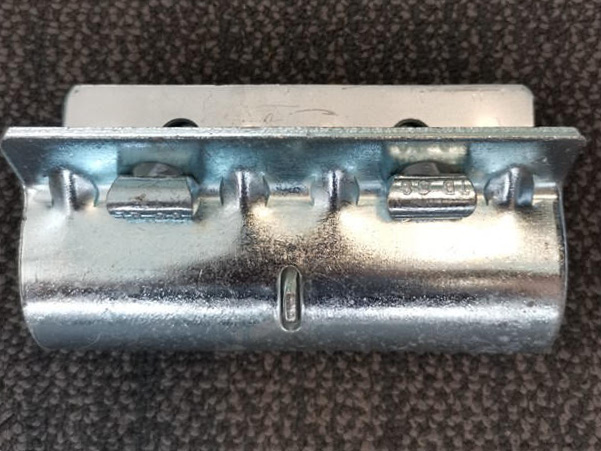

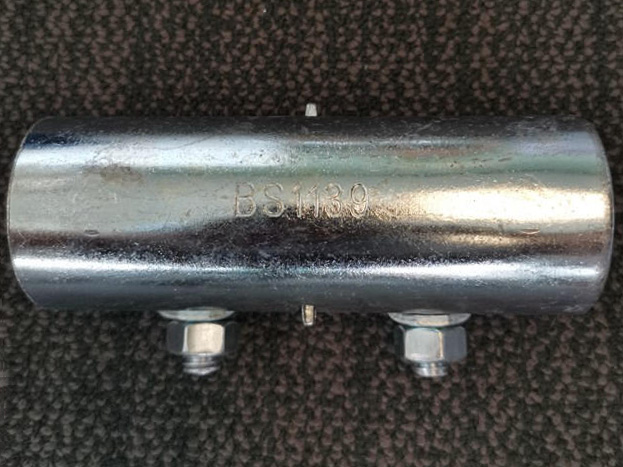

Coupleurs à manchon standard britannique : un type standard largement utilisé.

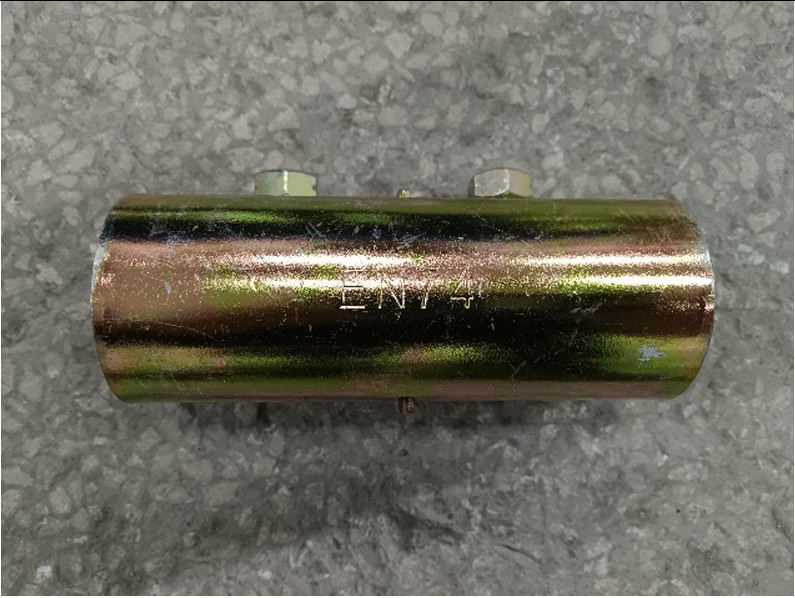

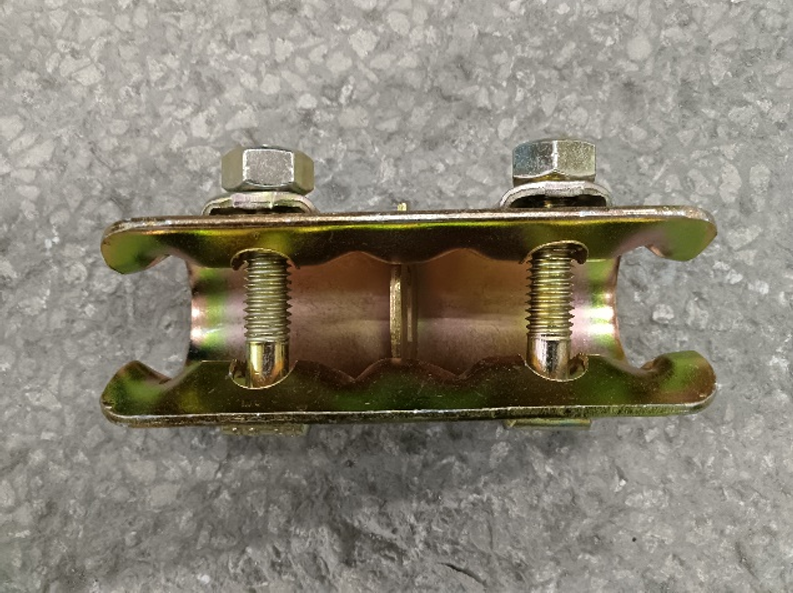

Coupleurs à manchon EN74 Classe B : Coupleurs avec des performances antidérapantes et une capacité de charge supérieures par rapport aux coupleurs de classe A.
Tous les modèles sont spécialement conçus pour les tuyaux en acier d"échafaudage d"un diamètre extérieur de 48,3 mm, garantissant une interchangeabilité transparente sur les chantiers de construction.
Quels sont les avantages des coupleurs à manchon ?
Longueur étendue : les coupleurs à manchon peuvent étendre la longueur des tuyaux d'échafaudage sans ajouter de structures de support supplémentaires.
Stabilité : Fournit une connexion solide et sécurisée entre les tuyaux en acier.
Polyvalence : convient à diverses configurations d’échafaudage.
Économie : par rapport à l'épissage de plusieurs tuyaux en acier plus courts, l'utilisation de raccords à manchon est souvent plus rentable.
Où les coupleurs à manchon peuvent-ils être utilisés ?
Les coupleurs à manchon sont couramment utilisés dans les projets nécessitant une longueur ou une hauteur d'échafaudage étendue, tels que :
Construction de bâtiments de grande hauteur : dans les projets de construction de bâtiments de grande hauteur, les échafaudages doivent souvent être érigés à des hauteurs extrêmement élevées.
Projets d'entretien de ponts : Dans les projets d'entretien et de réparation de ponts, les échafaudages doivent couvrir de longues distances.
Installations industrielles : Dans les environnements industriels où des échafaudages doivent être érigés pour des travaux d’entretien et de réparation.
Comment utiliser correctement les coupleurs à manchon ?
Guide d"installation du coupleur à manchon
Préparation : Assurez-vous que les tuyaux en acier à connecter sont propres et exempts de débris, et que les surfaces de joint des tuyaux sont lisses pour un ajustement serré.
Alignement : alignez les deux tuyaux en acier bout à bout.
Installation du coupleur : faites glisser le coupleur à manchon sur les tuyaux en acier alignés.
Sécurisé : utilisez une clé pour serrer les boulons afin de fixer le coupleur en place, avec un couple d"environ 50 Nm.
Inspection : appliquez une force manuelle pour tester et garantir que les tuyaux en acier sont connectés et sécurisés de manière stable.
Précautions d"utilisation du coupleur à manchon
Lorsque vous utilisez des coupleurs à manchon, faites attention aux points suivants :
Installation correcte : assurez-vous que le coupleur à manchon est correctement et solidement installé pour éviter les accidents.
Inspection régulière : Inspectez régulièrement les coupleurs à manchon ; déterminer si les coupleurs usés ou endommagés peuvent toujours être utilisés.
Capacité de charge : respectez strictement la capacité de charge du coupleur à manchon pour éviter les dommages dus à une surcharge.
Manuel d"entretien du coupleur à manchon
Les coupleurs à manchon nécessitent un entretien et une inspection réguliers pendant leur utilisation. Le remplacement rapide des coupleurs gravement endommagés garantit la stabilité et la sécurité du système d"échafaudage.
Entretien :
Vérifiez régulièrement l'état du filetage des boulons et des écrous pour vous assurer que les coupleurs à manchon fonctionnent correctement.
Appliquer un inhibiteur de rouille pendant le stockage.
Conserver sur une étagère sèche et hors sol.
Inspection :
Inspection visuelle : Vérifiez les signes d'usure, de rouille ou de dommages.
Test fonctionnel : testez la fonction de connexion des coupleurs pour vous assurer qu'ils fonctionnent correctement.
Nettoyage : Inspectez les coupleurs et la zone environnante pour déceler toute trace de rouille ou de saleté et nettoyez rapidement.
Conclusion
Les coupleurs à manchon d"échafaudage conviennent à divers projets d"échafaudage et sont largement utilisés dans les plates-formes de forage pétrolier et gazier, la construction de scènes, les garde-corps et d"autres domaines. Une utilisation et un entretien appropriés des coupleurs peuvent prolonger efficacement leur durée de vie.
FAQ sur les coupleurs à manchon
Quelles sont les principales fonctions des coupleurs à manchon ?
Les coupleurs à manchon sont principalement utilisés pour les connexions de bout en bout de tuyaux en acier d'échafaudage, prolongeant efficacement la longueur et la hauteur des tuyaux d'échafaudage sans compromettre la stabilité structurelle.
À quelles normes répondent les coupleurs à manchon ?
Les coupleurs à manchon fabriqués par EK scaffolding sont conformes aux normes EN74 Classe B et BS1139 et peuvent fournir des rapports de test SGS.
Quelle est la différence entre les coupleurs à manchon et les coupleurs internes ?
Les coupleurs à manchon se connectent à l'extérieur des tuyaux en acier, offrant une rigidité globale plus élevée et sont couramment utilisés pour les tuyaux en acier de 48,3 mm.
Les coupleurs internes se connectent en interne aux tuyaux en acier, ce qui donne un aspect plus propre et une moindre rigidité au point de connexion, mais avec une plus grande stabilité.
Quels sont les avantages de l’utilisation de raccords à manchon dans les projets d’échafaudage ?
Ils prolongent la longueur et la hauteur de l'échafaudage, maintiennent la stabilité du système d'échafaudage et offrent une plus grande flexibilité dans le montage et la configuration de l'échafaudage.
Dans quels scénarios les coupleurs à manchon conviennent-ils ?
Les coupleurs à manchon ont une large gamme d'applications et peuvent être utilisés dans tous les scénarios nécessitant une longueur ou une hauteur d'échafaudage étendue, tels que la construction d'immeubles de grande hauteur, les projets d'entretien de ponts et les sites industriels tels que les plates-formes de forage pétrolier et gazier. Ils peuvent également être utilisés dans la construction de scènes et la protection des garde-corps.
Comment les raccords à manchon sont-ils fixés aux tuyaux en acier d'échafaudage ?
Alignez les extrémités de deux tuyaux en acier d'échafaudage, insérez le raccord à manchon et serrez les boulons avec une clé ou insérez les broches pour une fixation sécurisée.
Quelles précautions de sécurité doivent être prises lors de l'utilisation de coupleurs à manchon ?
Premièrement, une bonne installation est essentielle. Lors de l'utilisation, respectez strictement les recommandations de charge du fabricant de l'échafaudage et inspectez régulièrement les coupleurs pour déceler toute usure ou tout dommage.
Quels systèmes d'échafaudage sont compatibles avec les raccords à manchon ?
Nos coupleurs à manchon sont conçus avec des tuyaux en acier de 48,3 mm de diamètre extérieur et sont compatibles avec la plupart des systèmes d'échafaudage modulaires, tels que les échafaudages à disques, les échafaudages à serrure à coupelle, les échafaudages à montage rapide et les portiques. Il est important de noter que les tuyaux en acier de ces systèmes d'échafaudage doivent avoir un diamètre extérieur de 48,3 mm.
Proposez-vous des services de personnalisation ou gérez-vous des commandes importantes ?
En tant que fabricant d'échafaudages, EK scaffolding dispose de sa propre ligne de production et peut fournir des services de personnalisation. Cependant, nous ne prenons en charge que les commandes en gros volume.
