L'échafaudage Ringlock présente une conception modulaire qui améliore la réutilisation du système. La sélection des bons composants dépend des exigences du projet, des scénarios d'application, de la qualité des matériaux et des normes réglementaires. L’utilisation de composants Ringlock appropriés garantit la sécurité tout au long du projet de construction.
Guide de sélection des composants clés
Nom du composant
Paramètres de sélection clés
Recommandations de sélection et d"application
Rosette
L"épaisseur doit être de 8 mm
Les rosaces de haute qualité doivent avoir une épaisseur d"au moins 8 mm avec une tolérance inférieure à 0,5 mm ; sinon, frapper la goupille en coin peut facilement déformer ou fissurer la rosace.
Standard
Diamètre extérieur 48,3 mm ou 60 mm ; espacement des rosaces 500mm
Pour les charges lourdes ou l"étaiement (par exemple, construction de poutres de pont), privilégiez les normes à parois de 60 mm d"épaisseur ; pour les échafaudages extérieurs généraux, utilisez des montants standard de 48,3 mm.
Grand livre
Longueur 0,6 m à 3,0 m ; les connecteurs comportent des broches compensées intégrées
La hauteur de levage (distance verticale entre les longerons) est généralement fixée à 1,5 m ou 2,0 m. La longueur du grand livre détermine la taille de la grille d"échafaudage ; les échafaudages robustes doivent utiliser des portées plus courtes (par exemple, 0,9 m à 1,2 m).
Renfort diagonal
Renforts verticaux et horizontaux ; connecter aux gros trous de la rosace
Les échafaudages extérieurs d’étaiement et de grande hauteur nécessitent des entretoises verticales pour former un treillis triangulaire stable. Disposer selon les normes (à intervalles spécifiques entre les baies) pour améliorer la résistance globale au cisaillement.
Prise de base/tête
Longueur de la vis de réglage 300 mm à 600 mm ; tige filetée pleine ou creuse
S'ajuste aux irrégularités du sol et de la hauteur de l'échafaudage. L'extension de vis doit rester dans les limites de sécurité (généralement ≤ 300 mm) ; les vérins de base nécessitent des patins en bois pour répartir la pression.
Ils doivent être installés pour créer une passerelle continue, avec des largeurs adaptées à la portée des éléments horizontaux pour garantir une résistance au glissement et un verrouillage sécurisé contre le soulèvement par le vent.
Guide de sélection des matériaux et des procédés de fabrication
Matériau en acier : donnez la priorité à l'acier faiblement allié à haute résistance (par exemple, Q355B), qui offre une capacité portante nettement supérieure à celle de l'acier Q235 conventionnel.
Traitement de surface : privilégier la galvanisation à chaud avec une épaisseur de revêtement d'au moins 60 microns. Cela garantit une couche protectrice sur les surfaces intérieures et extérieures, un revêtement uniforme sans pelage et une durée de vie anticorrosion de 15 à 20 ans ; alors que le coût initial est plus élevé, le coût d’amortissement à long terme est très faible. Évitez les composants peints ou galvanisés à froid, qui ont tendance à rouiller.

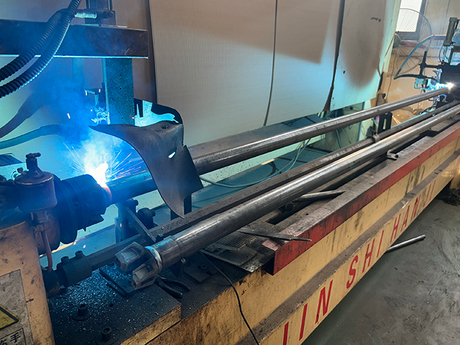

Qualité du soudage des rosaces : Les rosaces des montants verticaux doivent être soudées à l'aide de lignes de production entièrement automatisées. Les soudures doivent être complètes, lisses et uniformes, sans points manqués, garantissant que la rosace ne se brisera pas en raison d'une contrainte de cisaillement sous charge.
